СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ, Diagnostic DTC:P2716

Код DTC Наименование DTC
P2716 Электрическая часть электромагнитного клапана регулировки давления "D" (электромагнитного клапана переключения передач SLT)

ОПИСАНИЕ

См. DTC P0894.

Нажмите здесь Click here

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P2716 Электрическая часть электромагнитного клапана регулировки давления "D" (электромагнитного клапана переключения передач SLT) Во время движения в цепи электромагнитного клапана переключения передач SLT в течение не менее 1 с регистрируется обрыв или короткое замыкание (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи электромагнитного клапана переключения передач SLТ

  • Электромагнитный клапан переключения передач SLT

  • ECM

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Когда в цепи электромагнитного клапана с линейной характеристикой (SLT) регистрируется обрыв или короткое замыкание, ECM интерпретирует это как неисправность. ЕСМ включает контрольную лампу MIL и сохраняет код DTC.

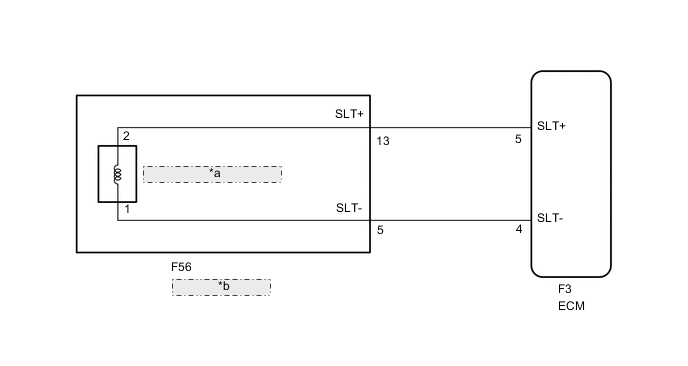

СХЕМА СОЕДИНЕНИЙ

A01MV6EE12
*a Электромагнитный клапан переключения передач SLT
*b Жгут электропроводки трансмиссии

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены деталей, связанных с автоматической трансмиссией, выполните регистрацию и/или инициализацию.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT)

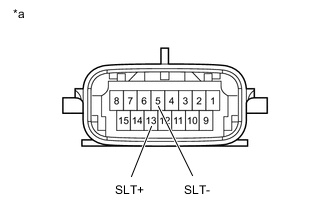

    1. A01MVFBC71
      *a

      Устройство с неподсоединенным жгутом проводов

      (жгут электропроводки трансмиссии)

      Отсоедините разъем жгута электропроводки трансмиссии от трансмиссии.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      13 (SLT+) - 5 (SLT-) 20°C (68°F) 5,0-5,6 Ом

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      13 (SLT+) - масса Всегда 10 кОм или более
      5 (SLT-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ – ECM)

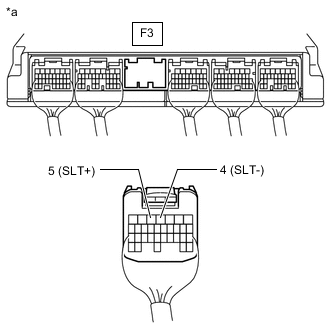

    1. A01MVLQC03
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Подсоедините разъем жгута электропроводки трансмиссии к трансмиссии.

    2. Отсоедините разъем F3 ЕСМ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F3-5 (SLT+) - F3-4 (SLT-) 20°C (68°F) 5,0-5,6 Ом

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на короткое замыкание)
      Подключение диагностического прибора Условие Заданные условия
      F3-5 (SLT+) - масса Всегда 10 кОм или более
      F3-4 (SLT-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT


    1. A01MYNLC42
      *a Электромагнитный клапан переключения передач SLT

      Снимите электромагнитный клапан переключения передач SLT.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 20°C (68°F) 5,0-5,6 Ом

    3. Подсоедините положительный (+) вывод с лампой 21 Вт к контакту 2, а отрицательный (-) вывод - к контакту 1 разъема электромагнитного клапана, а затем проверьте ход клапана. ОК:

      OK
      Слышен звук срабатывания электромагнитного клапана.
      Результат
      Перейти к
      OK
      NG

    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT Нажмите здесь Click here
