СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

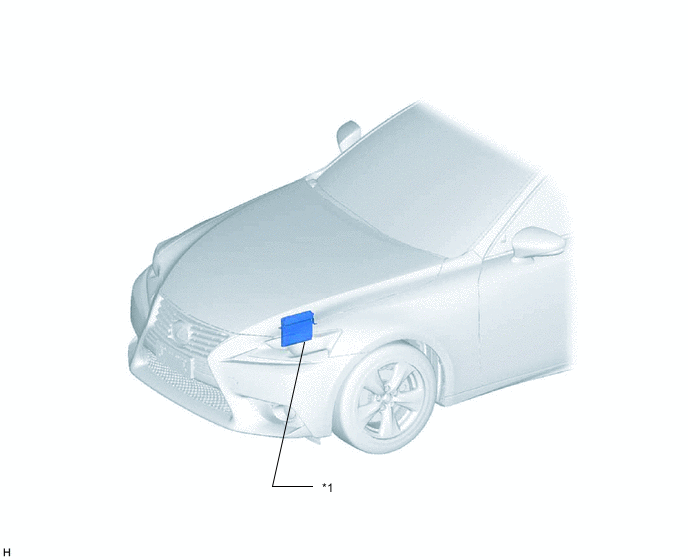

ИЛЛЮСТРАЦИЯ
| *1 | ECM | - | - |

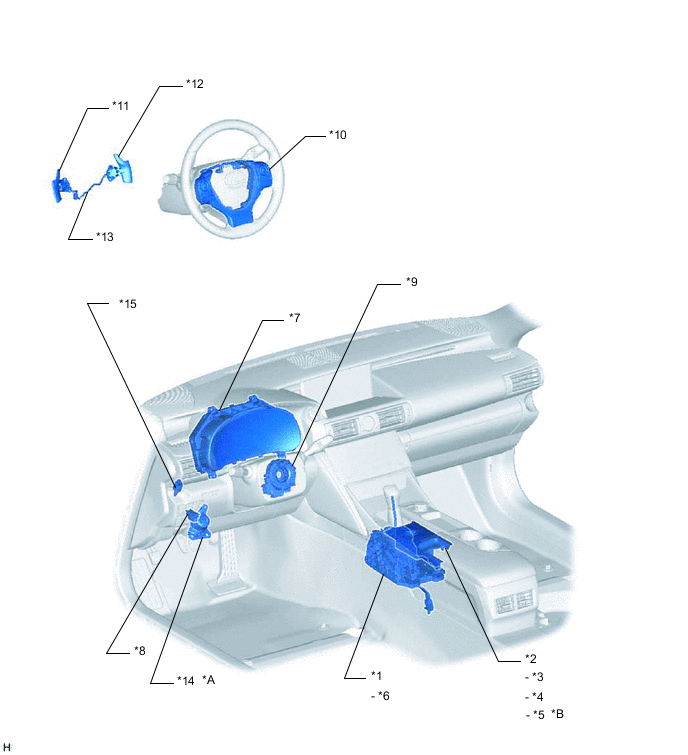

ИЛЛЮСТРАЦИЯ
| *A | для моделей с переключателем принудительного перехода на пониженную передачу | *B | Для моделей с выключателем режима SNOW |
| *1 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SPORT | *4 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА NORMAL |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SNOW | *6 | ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | DLC3 |
| *9 | ВИТОЙ КАБЕЛЬ В СБОРЕ | *10 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *11 | ЛЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*12 | ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
| *13 | ПРОВОД ПЕРЕКЛЮЧАТЕЛЯ № 1 | *14 | ПЕРЕКЛЮЧАТЕЛЬ ПРИНУДИТЕЛЬНОГО ПЕРЕХОДА НА ПОНИЖЕННУЮ ПЕРЕДАЧУ |
| *15 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | - | - |

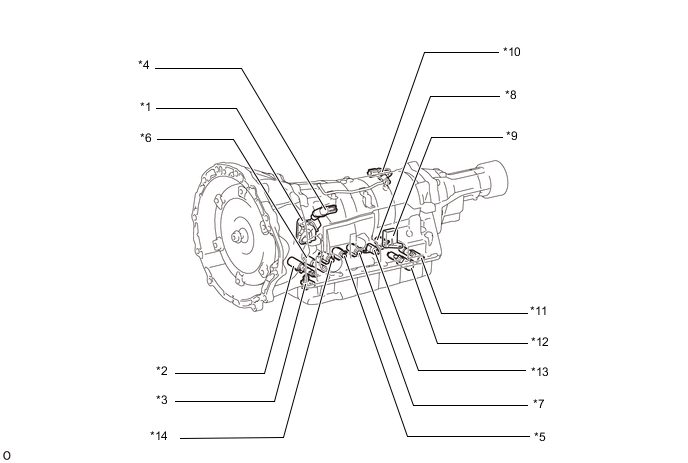

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ | *2 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ SLT |
| *3 | ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ (ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ) |
*4 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT) |
| *5 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S1 | *6 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1 |
| *7 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4 | *8 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S3 |
| *9 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ | *10 | ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (SP2) |
| *11 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU | *12 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2 |
| *13 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S2 | *14 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR |
