УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ (для моделей с правосторонним рулевым управлением) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *2 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *3 | КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ | *4 | РАЗЪЕМ |
| *5 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ | *6 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ | *2 | ПЕРЕДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 2 |
| *3 | ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ | *4 | РАЗЪЕМ |
| *5 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ | *2 | ПРОКЛАДКА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ |
| *3 | СТЯЖНАЯ ПРУЖИНА ТОРМОЗА | *4 | ПЕРЕДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1 |
| *5 | ШТИФТ ШТОКА | *6 | ЗАДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1 |
| *7 | ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Гликолевая консистентная смазка на основе литиевого мыла | - | - |

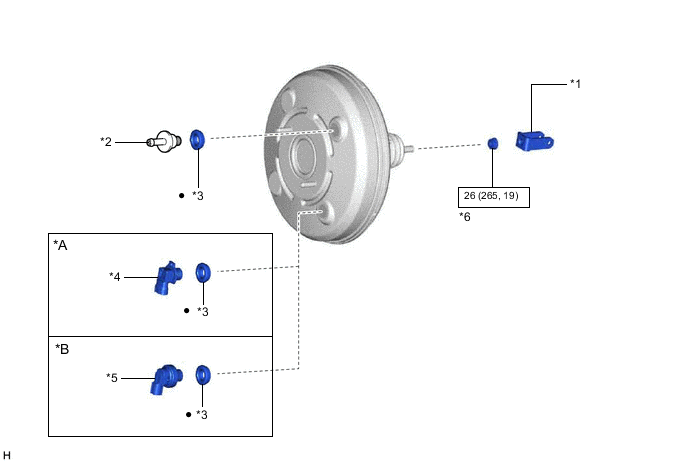

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 8AR-FTS, для моделей с системой запуска и останова | *B | для моделей с 8AR-FTS (без системы запуска и останова) |
| *1 | ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *2 | ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *3 | УПЛОТНИТЕЛЬНАЯ ШАЙБА ОБРАТНОГО КЛАПАНА | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ | *6 | КОНТРГАЙКА ВИЛКИ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
