ДАТЧИК РАЗРЕЖЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ОБРАТНОГО КЛАПАНА


    1. Установите новую уплотнительную шайбу обратного клапана на усилитель тормозной системы в сборе.

  2. УСТАНОВИТЕ ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ (для моделей с левосторонним рулевым управлением)

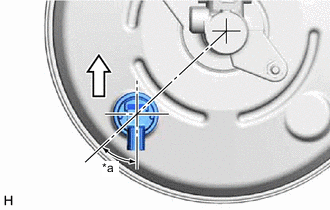

    1. A01MUIMC01
      *a 45° +/- 20°
      A01MVAU Вверх

      Установите датчик разрежения в сборе на усилитель тормозной системы в сборе, как показано на рисунке.

    2. Подсоедините разъем к датчику разрежения в сборе.

  3. УСТАНОВИТЕ ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ (для моделей с правосторонним рулевым управлением)

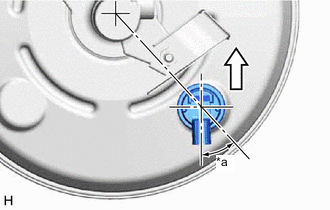

    1. A01MW8IC01
      *a 45° +/- 20°
      A01MVAU Вверх

      Установите датчик разрежения в сборе на усилитель тормозной системы в сборе, как показано на рисунке.

    2. Подсоедините разъем к датчику разрежения в сборе.
