ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Если передние гибкие шланги используются повторно, подсоединяйте их после проверки идентификационных отметок, нанесенных при отсоединении каждого шланга.

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА

    Note

    При установке переднего гибкого шланга старайтесь не перекручивать его.

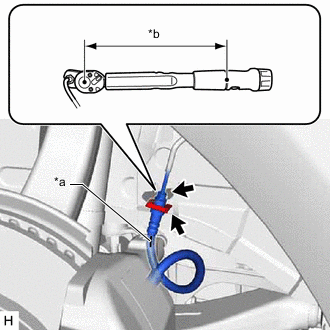

    1. A01MXW6C01
      *a Идентификационная метка
      *b Длина плеча динамометрического ключа

      Установите новый фиксатор на гибкий шланг переднего тормоза.

      Note


      • Установите зажим до упора.

      • При установке переднего гибкого шланга идентификационная метка должна быть обращена наружу автомобиля.

    2. С помощью разрезной головки подсоедините трубопровод тормозной системы к переднему гибкому шлангу, удерживая передний гибкий шланг гаечным ключом.

      Torque:
      Номинальный момент затяжки
      15,2 Н*м  { 155 кгс*см, 11 фунт-сила-футов }

      Note


      • Не допускайте перегиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

      • Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

      Tech Tips


      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесь Click here

      • При использовании разрезной головки (длина рычага 22 мм (0,866 дюйма)) + динамометрический ключ (длина рычага 162 мм (6,38 дюйма)):

        13,38 Н*м (136 кгс*см, 10 фунт-сила-футов)

    3. Подсоедините передний гибкий шланг к колесному тормозному цилиндру переднего дискового тормоза в сборе с помощью нового соединительного болта-штуцера и новой прокладки.

      Torque:
      39,2 Н*м  { 400 кгс*см, 29 фунт-сила-футов }

      Note

      Замок гибкого шланга переднего тормоза должен быть плотно установлен в замковое отверстие колесного тормозного цилиндра переднего дискового тормоза в сборе.

  2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Нажмите здесь Click here

  3. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }
