AIRBAG SYSTEM(w/o Occupant Classification System) TERMINALS OF ECU

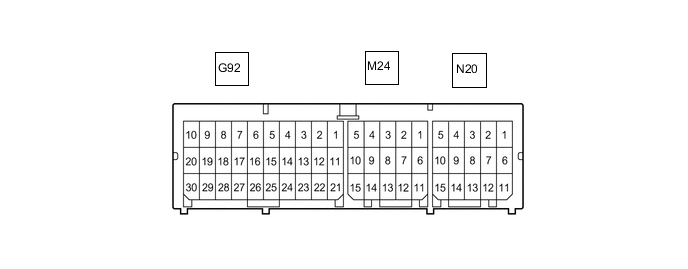

  1. AIRBAG SENSOR ASSEMBLY

    A01QQOWE69
    Terminal No. Terminal Symbol Destination
    G92-3 P- Instrument panel passenger airbag assembly (Front passenger side squib)
    G92-4 P+ Instrument panel passenger airbag assembly (Front passenger side squib)
    G92-5 D+ Horn button assembly (Driver side squib)
    G92-6 D- Horn button assembly (Driver side squib)
    G92-9*1 DK+ Lower No. 1 instrument panel airbag assembly (Driver side knee squib)
    G92-10*1 DK- Lower No. 1 instrument panel airbag assembly (Driver side knee squib)
    G92-11*2 MSW+ Airbag cutoff switch cylinder sub-assembly
    G92-12*2 MSW- Airbag cutoff switch cylinder sub-assembly
    G92-13 CANH CAN communication line
    G92-17*2 P-AB Passenger airbag ON/OFF indicator
    G92-18 GSW Main body ECU (Multiplex network body ECU)
    G92-21 IG2 A/B fuse
    G92-22 CANL CAN communication line
    G92-23*2 PAON Passenger airbag ON/OFF indicator
    G92-24 GSW3 Glass breakage sensor
    G92-25 E1 Ground
    G92-26 E2 Ground
    G92-27 -SR Front airbag sensor RH
    G92-28 -SL Front airbag sensor LH
    G92-29 +SR Front airbag sensor RH
    G92-30 +SL Front airbag sensor LH
    N20-4 PL+ Front seat outer belt assembly LH (Front pretensioner squib LH)
    N20-5 PL- Front seat outer belt assembly LH (Front pretensioner squib LH)
    N20-6*3 SFL- Front seat airbag assembly LH (Front side squib LH)
    N20-7*3 SFL+ Front seat airbag assembly LH (Front side squib LH)
    N20-8*3 BBL+ Door side airbag sensor LH
    N20-9*3 ICL+ Curtain shield airbag assembly LH (Curtain shield squib LH)
    N20-10*3 ICL- Curtain shield airbag assembly LH (Curtain shield squib LH)
    N20-11*3 BBL- Door side airbag sensor LH
    M24-1 PR- Front seat outer belt assembly RH (Front pretensioner squib RH)
    M24-2 PR+ Front seat outer belt assembly RH (Front pretensioner squib RH)
    M24-6*3 ICR- Curtain shield airbag assembly RH (Curtain shield squib RH)
    M24-7*3 ICR+ Curtain shield airbag assembly RH (Curtain shield squib RH)
    M24-8*3 BBR+ Door side airbag sensor RH
    M24-9*3 SFR+ Front seat airbag assembly RH (Front side squib RH)
    M24-10*3 SFR- Front seat airbag assembly RH (Front side squib RH)
    M24-15*3 BBR- Door side airbag sensor RH

    *1: w/ Lower No. 1 Instrument Panel Airbag Assembly

    *2: w/ Airbag Cutoff Switch

    *3: w/ Side Airbag
