СИСТЕМА ЗАПУСКА И ОСТАНОВА Цепь выключателя системы запуска и останова

ОПИСАНИЕ

Работа системы запуска и останова может быть прекращена нажатием выключателя отмены экологичного режима работы. Выключатель отмены экологичного режима работы представляет собой выключатель без фиксации положения, который переключается между включенным и выключенным состояниями при каждом нажатии. Когда работа системы запуска и останова запрещена, для уведомления водителя горит контрольная лампа отключения системы запуска и останова.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

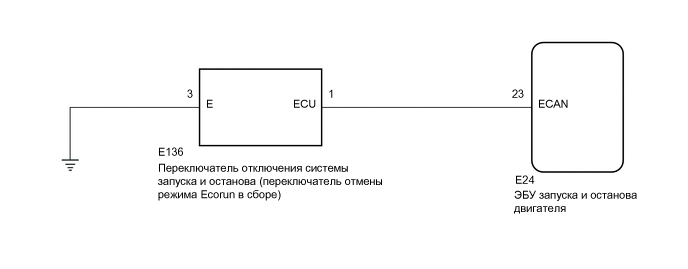

B0041UHE56

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (CANCEL SWITCH)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Stop и Start / Data List / Cancel Switch.

    5. Считайте значение, когда отмены экологичного режима работы нажат.

      OK
      Информация на дисплее прибора Условие Нормальное состояние
      Cancel Switch Выключатель отмены экологичного режима работы нажат ON (ВКЛ)
      Выключатель отмены экологичного режима работы не нажат OFF (ВЫКЛ)
      Результат
      Результат Следующий шаг
      NG А
      OK B

    B

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ЭКОЛОГИЧНОГО РЕЖИМА РАБОТЫ В СБОРЕ


    1. Проверьте выключатель отмены экологичного режима работы.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ЭКОЛОГИЧНОГО РЕЖИМА РАБОТЫ В СБОРЕ Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ЭКОЛОГИЧНОГО РЕЖИМА РАБОТЫ - МАССА)


    1. Проверьте разъем E136 выключателя режима экологичного режима работы.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E136-3 (E) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ - ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ЭКОЛОГИЧНОГО РЕЖИМА РАБОТЫ)


    1. Отсоедините разъем E24 ЭБУ запуска и останова двигателя.

    2. Проверьте разъем E136 выключателя режима экологичного режима работы.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E24-23 (ECAN) - E136-1 (ECU) Всегда Менее 1 Ом
      E24-23 (ECAN) - масса Всегда 10 кОм или более
      E136-1 (ECU) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
