СИСТЕМА ЗАПУСКА И ОСТАНОВА ОПИСАНИЕ СИСТЕМЫ


  1. УПРАВЛЕНИЕ ЗАПУСКОМ И ОСТАНОВОМ

    Система запуска и останова работает в соответствии с перечисленными ниже условиями, обеспечивая надлежащее управление остановом и запуском двигателя наряду с безопасностью и плавной ходовой характеристикой.


    1. При выполнении всех условий в следующей таблице двигатель останавливается системой запуска и останова.

      Параметр / Устройство

      Условие

      (должны выполняться все перечисленные условия)
      Автоматическое выключение двигателя на холостом ходу Замок зажигания После включения зажигания прошло не менее 5 с
      Температура охлаждающей жидкости двигателя 40 - 105°C (104 - 221°F)
      Температура окружающего воздуха Выше -5°C (23 °F)
      Дверь водителя Прошло 3 с после закрывания двери водителя
      Ремень безопасности водителя Прошло 3 с после пристегивания ремня безопасности водителя
      Система курсовой устойчивости Нормальное состояние
      Разрежение в усилителе тормозной системы Достаточно
      Положение рычага переключения передач

      • По прошествии 1 секунды после активации рычага переключения передач последний устанавливается в положение, отличное от R*1

      • Рычаг переключения передач в положении нейтрали*2
      Температура масла для бесступенчатой трансмиссии*1 25 - 111°C (77 - 231,8°F)

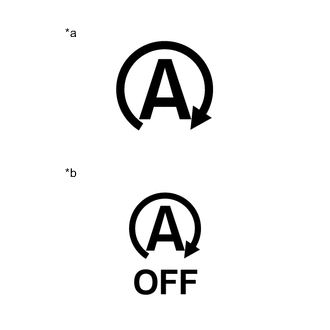

      Выключатель системы запуска и останова (выключатель отмены экологичного режима работы) Выкл (работа системы не запрещена)
      Скорость автомобиля 0 км/час (0 миль в час) (после прогрева двигателя)
      Класс дороги От -8° до +8°
      Частота вращения коленчатого вала двигателя Ниже 1250 об/мин
      Капот двигателя Прошло 3 с после закрывания капота
      Напряжение аккумуляторной батареи

      • для моделей с 1WW


        • Более чем 6,6 В, когда стартер начинает работу, и более чем 6,6 В во время прокручивания коленчатого вала

      • для моделей с 1ND-TV


        • Более чем 6,5 В, когда стартер начинает работу, и более чем 6,5 В во время прокручивания коленчатого вала

      • для моделей с 8NR-FTS


        • Когда используется надлежащая аккумуляторная батарея:


          • Более 7,2 В*1 или 7,6 В*2, когда стартер начинает работу, и более 7,2 В*1 или 8,14 В*2 во время прокручивания коленчатого вала


        • Когда используется ненадлежащая аккумуляторная батарея:


          • Более чем 8,92 В, когда стартер начинает работу, и более чем 8,92 В во время прокручивания коленчатого вала
      Температура аккумуляторной батареи*3 -10 - 70°C (14 - 158°F)
      Интегральный ток аккумуляторной батареи*4

      1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

      2. После того, как интегральное значение тока хотя бы раз достигнет 0 А-с или более при включенном зажигании:

        Tech Tips

        Двигатель останавливается до тех пор, пока не выполнятся следующие условия:


        • Более чем -3974 A-сек: Для параметра "Status of Battery Charge Control"*5 отображается значение Charge Control Coordination Mode или Low Temperature Mode*6

        • Более чем -3974 A-сек: Для параметра "Status of Battery Charge Control"*5 отображается значение Charge Control Coordination Mode, Stop and Start Standalone Mode или Low Temperature Mode*8

        • Более чем -5299 A-сек: Для параметра "Status of Battery Charge Control"*5 отображается значение Charge Control Coordination Mode или Low Temperature Mode*7

        • Более чем 0 A-сек: Для параметра "Status of Battery Charge Control"*5 отображается значение Stop and Start Standalone Mode, Stop and Start Restriction Mode или Temperature High/Low Mode*6,*7

        • Более чем 0 A-сек: Для параметра "Status of Battery Charge Control" (состояние управления зарядом аккумуляторной батареи)*5 отображается значение Stop and Start Restriction Mode или Temperature High/Low Mode*8
      Система кондиционирования Состояние, отличное от запрета работы системы запуска и останова
      Подогреватель

        Выполняется одно из следующих условий:

      • Переключатель вентилятора выключен

      • Переключатель вентилятора включен, когда температура окружающего воздуха составляет не менее 10°C (50°F), температура охлаждающей жидкости не ниже 55°C (131°F) или температура в салоне на -5°C (23°F) ниже заданной

      • Переключатель вентилятора включен, выключатель системы кондиционирования выключен и прошел определенный промежуток времени с момента перезапуска двигателя системой запуска и останова
      Работа рулевого управления 45 град./c или менее
      Система управления двигателем Быстрый прогрев каталитического нейтрализатора двигателя завершен

      Tech Tips


      • *1: для моделей с бесступенчатой трансмиссией

      • *2: для моделей с механической трансмиссией

      • *3: при температуре аккумуляторной батареи не более -15°C (5°F) и не менее 75°C (167°F) работа системы запуска и останова запрещается. Когда температура аккумуляторной батареи возвращается в диапазон от -10°C (14°F) до 70°C (158°F), работа системы запуска и останова разрешается.

      • *4: для проверки значения интегрального тока используйте параметр Data List "Integrated Current" или "Oper Permission (Integrated Current)"

        Нажмите здесь Click here

      • *5: Информация о состоянии заряда аккумуляторной батареи содержится в параметре режима Data List "Status of Battery Charge Control".

      • *6: для моделей с 1ND-TV

      • *7: для моделей с 1WW

      • *8: для моделей с 8NR-FTS

    2. Если двигатель остановлен под управлением системы запуска и останова, и выполняется любое из следующих условий, двигатель запускается повторно.

      Параметр / Устройство

      Условие

      (Выполняется одно из следующих условий)
      Повторный запуск двигателя Разрежение в усилителе тормозной системы Недостаточное разрежение в усилителе тормозной системы (разрежение в усилителе тормозной системы меняется в зависимости от давления тормозной жидкости (усилия нажатия на педаль тормоза))
      Выключатель освещения проема капота двигателя (замок капота в сборе) Выключатель освещения проема капота двигателя (замок капота в сборе) неисправен
      Система ECD*1*2 Обнаружена неисправность в системе ECD*1*2
      Система SFI*3 Обнаружена неисправность в системе SFI*3
      Масляный насос с электродвигателем в сборе*4 Неисправность масляного насоса с электродвигателем в сборе
      Усилитель рулевого управления Обнаружена неисправность в системе рулевого управления с усилителем
      Система курсовой устойчивости Обнаружена неисправность в системе курсовой устойчивости
      Система кондиционирования Реле времени в блоке управления системой кондиционирования закончило отсчет
      Подогреватель Реле времени в блоке управления системой кондиционирования закончило отсчет
      Система кондиционирования / отопитель

        При выполнении обоих следующих условий:

      • Переключатель вентилятора: ON (ВКЛ)

      • Температура испарителя превышает пороговое значение (пороговое значение изменяется в зависимости от температуры, влажности и интенсивности солнечного излучения)


        Выполняется одно из следующих условий:

      • Выключатель системы кондиционирования, переключатель вентилятора: ON (ВКЛ)

      • Выключатель обогревателя стекла: ON (ВКЛ)

      • Переключатель вентилятора выключается во время работы в автоматическом режиме, либо выбирается ручной режим вентилятора

      • Изменение от приоритетного до нормального управления системы запуска и останова
      Аккумуляторная батарея Ухудшились эксплуатационные характеристики, или упало напряжение аккумуляторной батареи
      Интегральный ток аккумуляторной батареи*5

      • Ток разряда аккумуляторной батареи при остановленном двигателе: 6912 А-с или более*2

      • Ток разряда аккумуляторной батареи при остановленном двигателе: 5184 А-с*1*3
      Скорость автомобиля Поступает сигнал скорости автомобиля (автомобиль остановлен на крутом уклоне и т.п.)
      Дверь водителя Открыто
      Ремень безопасности водителя Ремень безопасности водителя не пристегнут
      Рулевое колесо Рулевое колесо поворачивается не менее, чем на 25 градусов
      Давление тормозной жидкости

      Давление тормозной жидкости падает (педаль тормоза отпущена)

      Tech Tips

      Не запускайте двигатель во время работы функции поддержания тормозного усилия.
      Педаль акселератора Педаль акселератора нажата
      Выключатель системы запуска и останова (выключатель отмены экологичного режима работы) Когда выключатель системы запуска и останова (выключатель отмены экологичного режима работы) переведен из выключенного положения во включенное
      Переключатель подогревателя в сборе*6 Выключатель отопителя включен

      Tech Tips


      • *1: для моделей с 1ND-TV

      • *2: для моделей с 1WW

      • *3: для моделей с 8NR-FTS

      • *4: для моделей с бесступенчатой трансмиссией

      • *5: для проверки значения интегрального тока используйте параметр Data List "Integrated Current" или "Oper Permission (Integrated Current)"

        Нажмите здесь Click here

      • *6: Для моделей с дополнительным подогревателем пламенного типа

  2. ЗАПРЕТ РАБОТЫ СИСТЕМЫ

    ЭБУ запуска и останова двигателя запрещает работу системы запуска и останова согласно условиям в следующей таблице. Условия запрета работы указаны для каждой системы.

    Система Условие запрета работы Состояние автомобиля Условие возобновления работы Время проверки условия запрета
    Двигатель Температура охлаждающей жидкости двигателя не превышает 40°C (104°F) Двигатель не прогрет Температура охлаждающей жидкости составляет 40–105°C (104–221°F) Всегда
    Настройка частоты вращения холостого хода не завершена Работа системы запуска и останова запрещается до завершения настройки частоты вращения холостого хода Завершение настройки частоты вращения холостого хода Всегда
    Быстрый прогрев каталитического нейтрализатора двигателя Быстрый прогрев каталитического нейтрализатора двигателя выполняется Быстрый прогрев каталитического нейтрализатора двигателя завершен При каждом запуске двигателя или остановке автомобиля
    Тормоза Уменьшение разрежения в усилителе тормозной системы Разрежение в усилителе тормозной системы уменьшается из-за прокачивания тормозов или по другой причине Достижение нормального разрежения в усилителе тормозной системы При каждой остановке автомобиля
    Давление жидкости в главном тормозном цилиндре падает Педаль тормоза нажата немного Педаль тормоза нажата дальше При каждой остановке автомобиля
    Система помощи при подъеме по склону Неисправность системы управления тормозами Обнаружен код DTC Восстанавливается нормальная работа системы управления тормозами Всегда
    Когда требуется запрет работы системы помощи при подъеме по склону Скорость автомобиля – не ниже 3 км/час (1,8 мили в час) Автомобиль остановлен (скорость автомобиля ниже 3 км/час (1,8 мили в час)) Всегда
    Нарушение обмена данными между ЭБУ запуска и останова двигателя и ЭБУ системы противоскольжения (блоком управления рабочими цилиндрами тормозов в сборе) Нарушение обмена данными Обмен данными между ЭБУ запуска и останова двигателя и ЭБУ системы противоскольжения (блоком управления рабочими цилиндрами тормозов в сборе) осуществляется нормально Всегда
    Уклон дорожной поверхности За пределами допустимого диапазона уклона (разность высоты подъема передней и задней части автомобиля либо больше +8°, либо меньше -8°) Разность высоты подъема передней и задней части автомобиля либо больше +8°, либо меньше -8° В пределах допустимого диапазона уклона (разность высоты подъема передней и задней части автомобиля находится в диапазоне +/-8°) Всегда
    Система кондиционирования

    Отопитель:


      Когда переключатель вентилятора и выключатель системы кондиционирования включены при температуре окружающего воздуха не выше 10°C (50°F), выполняется любое из следующих условий (только при первом включении зажигания):

    • Температура охлаждающей жидкости составляет 55°C (131°F) или менее

    • Температура в салоне ниже заданной не менее чем на -11°C (12.2°F)

    		 Рабочие характеристики отопителя ухудшаются

    • Фактическая температура превышает заданную температуру

    • Переключатель вентилятора в положении OFF (ВЫКЛ)

    		 Когда отопитель включен
    Выключатель отопителя включен (для моделей с дополнительным подогревателем пламенного типа) - Выключатель отопителя выключен (для моделей с дополнительным подогревателем пламенного типа) Когда отопитель включен

    Функция охлаждения:


      Когда переключатель вентилятора и выключатель системы кондиционирования включены при температуре окружающего воздуха не ниже 23°C (73,4°F), выполняется любое из следующих условий (только при первом включении зажигания):

    • Температура испарителя не ниже 9°C (48,2°F)

    • Температура в салоне превышает заданную не менее чем на 3°C (37,4°F) или установлена минимум 16 скорость вращения вентилятора

    		 Эффективность охлаждения снижается

      Выполняется любое из перечисленных ниже условий:

    • Фактическая температура превышает заданную температуру

    • Переключатель вентилятора выключен

    • Система кондиционирования выключена

    		 При включенной системе кондиционирования (во время работы функции охлаждения)

    Обогреватель стекла:


      Выполняется одно из следующих условий:

    1. Выключатель обогревателя стекла или переключатель вентилятора включен

    2. Прошел определенный промежуток времени с момента перезапуска двигателя системой запуска и останова, когда температура окружающего воздуха составляет не более 10°C (50°F) и переключатель вентилятора включен.

    3. Прошел определенный промежуток времени с момента перезапуска двигателя системой запуска и останова, когда температура окружающего воздуха составляет не менее -7°C (19,4°F) и выключатель системы кондиционирования включен.

    1. Запотевание стекол

    2. Снижается эффективность системы кондиционирования

    3. Неприятный запах из воздуховыпускных отверстий

      Выполняется одно из следующих условий:

    1. Выключатель обогревателя стекла или переключатель вентилятора выключен

    2. Прошел определенный промежуток времени с момента перезапуска двигателя системой запуска и останова

    3. Прошел определенный промежуток времени или выключатель системы кондиционирования выключается после перезапуска двигателя системой запуска и останова

    		 При включенной системе кондиционирования (во время работы функции охлаждения для обогревателя стекла)

    Временное управление системой запуска и останова:


      При выполнении обоих следующих условий:

    • Переключатель вентилятора в положении ON (ВКЛ)

    • Температура испарителя превышает пороговое значение (пороговое значение изменяется в зависимости от температуры, влажности и интенсивности солнечного излучения)

    		 Переключатель вентилятора в положении ON (ВКЛ) Переключатель вентилятора выключен и температура испарителя находится в пределах номинального диапазона Всегда
    Дверь водителя Дверь водителя открывается до останова двигателя системой запуска и останова Вход сигнала включения выключателя освещения проема двери водителя Прошло 3 с после закрывания двери водителя Всегда
    Капот двигателя Капот двигателя открылся до останова двигателя системой запуска и останова Вход сигнала выключения выключателя освещения проема капота двигателя Прошло 3 с после закрывания капота двигателя Всегда
    Ремень безопасности Ремень безопасности водителя не пристегнут до останова двигателя системой запуска и останова Вход сигнала выключения выключателя пряжки ремня безопасности водителя Прошло 3 с после пристегивания ремня безопасности водителя Всегда
    Рулевое колесо Рулевое колесо поворачивается со скоростью не менее 45 град/с Вход управляющего сигнала рулевого колеса Рулевое колесо удерживается Всегда
    БЕССТУПЕНЧАТАЯ ТРАНСМИССИЯ Температура масла бесступенчатой трансмиссии не более 25°C (77°F) или не менее 111°C (231,8°F) Сигнал температуры масла бесступенчатой трансмиссии поступает Надлежащая температура жидкости бесступенчатой трансмиссии достигается Всегда
    Положение рычага переключения передач

    Рычаг переключения передач в положении R*1

    Рычаг переключения передач в положении заднего хода*2

    		 Вход сигнала положения рычага переключения передач

    Педаль тормоза нажата, и рычаг переключения передач находится в положении D*1

    Педаль тормоза нажата, и рычаг переключения передач находится в любом положении, кроме нейтрали и заднего хода*2

    		 Всегда
    Температура окружающего воздуха Температура окружающего воздуха ниже -5°C (23°F) - Температура окружающего воздуха не ниже -5°C (23°F) Всегда
    Источник питания

      Когда используется соответствующая аккумуляторная батарея:

    • Более чем 8,08 В, когда стартер начинает работу, и более чем 8,14 В во время прокручивания коленчатого вала


      Когда не используется соответствующая аккумуляторная батарея:

    • Более чем 8,92 В, когда стартер начинает работу, и более чем 8,92 В во время прокручивания коленчатого вала

    		 Недостаточный заряд или истощение аккумуляторной батареи Зарядка или замена аккумуляторной батареи При каждом запуске двигателя
    Температура аккумуляторной батареи не более -15°C (5°F) или не менее 75°C (167°F) Зависит от температуры окружающего воздуха Надлежащая температура аккумуляторной батареи достигается (в диапазоне от -10 до 70°C (от 14 до 158°F)) Всегда

      Суммарное значение тока аккумуляторной батареи*3 соответствует одному следующему условию:

    1. Менее 0 A-с: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий:


      • -4383 А-с или менее: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode или Low Temperature Mode*5

      • -6451 А-с или менее: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode или Low Temperature Mode*6

      • Не более -4838 А-с: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode, Stop and Start Standalone Mode или Low Temperature Mode*7

      • Не более -864 А-с: Для параметра "Status of Battery Charge Control"*4 отображается значение Stop and Start Standalone Mode, Stop and Start Restriction Mode или Temperature High/Low Mode*5

      • -1152 А-с или менее: Для параметра "Status of Battery Charge Control"*4 отображается значение Stop and Start Standalone Mode, Stop and Start Restriction Mode или Temperature High/Low Mode*6

      • Не более -864 А-с: Для параметра "Status of Battery Charge Control"*4 отображается значение Stop and Start Standalone Restriction Mode или Temperature High/Low Mode*7

    • Высокая электрическая нагрузка

    • Частые запуски и остановы (время останова двигателя под управлением системы запуска и останова велико)

      Суммарное значение тока аккумуляторной батареи*3 соответствует обоим следующим условиям:

    1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий:


      • -3974 A-с или более: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode или Low Temperature Mode*5

      • -5299 A-с или более: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode или Low Temperature Mode*6

      • -3974 A-с или более: Для параметра "Status of Battery Charge Control"*4 отображается значение Charge Control Coordination Mode, Stop and Start Standalone Mode или Low Temperature Mode*7

      • -0 A-с или более: Для параметра "Status of Battery Charge Control"*4 отображается значение Stop and Start Standalone Mode, Stop and Start Restriction Mode или Temperature High/Low Mode*5*6

      • -0 A-с или более: Для параметра "Status of Battery Charge Control"*4 отображается значение Stop and Start Standalone Restriction Mode или Temperature High/Low Mode*7

    		 Всегда
    Во время восстановительной подзарядки

    • Провод повторно подсоединяется к отрицательному (-) выводу аккумуляторной батареи

    • Через каждые 30 часов движения в течение не менее 20 мин выполняется восстановительная подзарядка*5*6

    • Через каждые 30 часов движения в течение не менее 30 мин выполняется восстановительная подзарядка*7

    		 Прошло 30–60 мин Всегда
    Двигатель запущен при открытом капоте двигателя (для запуска от внешнего источника) - После переключения зажигания из выключенного во включенное состояние при закрытом капоте При каждом запуске двигателя
    Доля времени останова на холостом ходу Доля времени останова на холостом ходу для одной поездки составляет 50%, а общая доля времени останова на холостом ходу составляет 40% Автомобиль остановлен в течение длительного времени Доля времени останова на холостом ходу уменьшилась из-за того, что автомобиль находится в движении и двигатель работает на холостом ходу Всегда

    Tech Tips


    • *1: для моделей с бесступенчатой трансмиссией

    • *2: для моделей с механической трансмиссией

    • *3: для проверки значения интегрального тока используйте параметр Data List "Integrated Current" или "Oper Permission (Integrated Current)"

    • *4: Информация о состоянии заряда аккумуляторной батареи содержится в параметре режима Data List "Status of Battery Charge Control".

    • *5: для моделей с 1ND-TV

    • *6: для моделей с 1WW

    • *7: для моделей с 8NR-FTS

    • Когда провод отсоединяется от отрицательного (-) вывода аккумуляторной батареи, работа системы запуска и останова запрещается до завершения режима восстановительной подзарядки. В этом случае совершите поездку на автомобиле в течение 5–40 минут, пока не завершится режим восстановительной подзарядки и работа системы запуска и останова не будет разрешена.

    • После прогрева двигателя дайте ему поработать на холостом ходу в течение 3 мин и убедитесь, что частота вращения коленчатого вала двигателя отличается от заданной частоты вращения не более чем на 50 об/мин.

  3. ВЫДАЧА ПРЕДУПРЕЖДЕНИЙ

    Если двигатель был остановлен под управлением системы запуска и останова, при выполнении любого из перечисленных ниже действий система не станет повторно запускать его. Двигатель переходит из состояния "остановлен под управлением системы" в состояние "заглушен", или водитель предупреждается посредством зуммера.

    Принцип работы Управление выдачей предупреждений

    • Капот двигателя открывается, когда рычаг переключения передач находится в нейтральном положении*1

    • Капот двигателя открывается, когда рычаг переключения передач находится в положении P или N*2

    		 Двигатель запускается

    • Капот двигателя открывается, когда рычаг переключения передач находится в любом положении, кроме нейтрального*1

    • Капот двигателя открывается, когда рычаг переключения передач находится в положении D*2

    		 Двигатель останавливается (режим изменяется на "заглохание" и двигатель не запускается, пока зажигание не будет выключено, а затем включено)

    • Дверь водителя открывается, когда рычаг переключения передач находится в любом положении, кроме нейтрального*1

    • Дверь водителя открывается, когда рычаг переключения передач находится в положении D*2

    		 Двигатель запускается, зуммер издает звуковой сигнал, контрольная лампа системы запуска и останова мигает

    • Дверь водителя открывается, когда рычаг переключения передач находится в нейтральном положении*1

    • Дверь водителя открывается, когда рычаг переключения передач находится в положении P или N*2

    		 Двигатель запускается
    Не пристегнут ремень безопасности водителя Двигатель запускается
    Рычаг переключения передач перемещается без нажатия педали сцепления*1 Звучит зуммер, и мигает контрольная лампа системы запуска и останова (двигатель не запустится)

    • *1: для моделей с механической трансмиссией

    • *2: для моделей с бесступенчатой трансмиссией

  4. РАБОТА ЗУММЕРА И КОНТРОЛЬНЫХ ЛАМП

    A01LZ2IC01
    *a

    Контрольная лампа системы запуска и останова

    (зеленая)
    *b

    Контрольная лампа отключения системы запуска и останова

    (оранжевая)

    Водитель получает информацию о состоянии системы и предупреждения посредством контрольной лампы системы запуска и останова, контрольной лампы отключения системы запуска и останова и зуммера.

    Работа контрольной лампы системы запуска и останова и зуммера
    Параметр / Устройство Условие Контрольная лампа системы запуска и останова Контрольная лампа отключения системы запуска и останова Зуммер
    В течение 3 с после включения зажигания Нормальная работа Не включается

    Загорается*1

    Не загорается*2

    		 Не звучит
    Во время работы системы запуска и останова (двигатель остановлен) Нормальная работа Загорается Не загорается Не звучит
    Дверь водителя открыта Интервал мигания составляет 0,15 с Не загорается Издает звуковой сигнал*3
    После запуска двигателя с помощью системы запуска и останова Дверь водителя открывается в течение 5 с после запуска двигателя Интервал мигания составляет 0,15 с Не загорается Издает звуковой сигнал*3
    Управление запрещено выключателем системы запуска и останова (комбинированным переключателем) Нормальная работа Не загорается Загорается Не звучит
    Диагностический код неисправности Сохраняются какие-либо DTC Не загорается Мигает с интервалами 0,5 с. Не звучит
    Срок эксплуатации стартера в сборе Количество запусков стартера превышает пороговую величину Не загорается Мигает с интервалами 0,5 с. Не звучит

    *1: кроме моделей с цветным мультиинформационным дисплеем

    *2: к мультиинформационному дисплею (цветному)

    *3: Рычаг переключения передач находится в положении D (для моделей с бесступенчатой трансмиссией) или в любом положении, кроме нейтрали и заднего хода (для моделей с механической трансмиссией)

  5. ФУНКЦИЯ ОТОБРАЖЕНИЯ РАБОЧЕГО СОСТОЯНИЯ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА

    Работа мультиинформационного дисплея (цветного)
    Операция индикации Условие Мультиинформационный дисплей
    Индикация неисправности системы В системе обнаруживается неисправность. Stop & start system malfunction. (неисправность в системе запуска и останова.) Inspect at dealer. (обратитесь к дилеру.)
    Индикация временной отмены операции выключения холостого хода Ремень безопасности водителя отстегивается в состоянии останова на холостом ходу. Driver seat belt unbuckled (ремень безопасности водителя отстегнут).
    В состоянии выключения холостого хода водитель поворачивает рулевое колесо на угол, превышающий заданный. Steering wheel turned. (рулевое колесо повернуто)
    В состоянии выключения холостого хода гидравлическое давление в тормозной системе становится недостаточным. For brake system. (для тормозной системы)
    В состоянии выключения холостого хода ухудшается холодопроизводительность в системе кондиционирования. For climate control. (для системы климат-контроля)
    В состоянии выключения холостого хода уменьшается степень заряда аккумуляторной батареи. Battery charging. (зарядка аккумуляторной батареи)
    Капот двигателя открывается в состоянии останова на холостом ходу. Bonnet open. (капот открыт)
    Индикация состояния запрета повторного запуска двигателя в состоянии останова на холостом ходу* Рычаг переключения передач перемещается из положения N в другое положение без нажатия педали сцепления.

    Stop & Start system active (система запуска и останова активна).

    Shift to N and depress

    clutch to restart. (переключитесь в положение N и нажмите педаль сцепления для повторного запуска).
    Индикация состояния запрета управления запуском и остановом Степень заряда аккумуляторной батареи снижается и становится недостаточной для выполнения требований к останову двигателя. Battery charging. (зарядка аккумуляторной батареи)
    Гидравлическое давление в тормозной системе недостаточно. For brake system. (для тормозной системы)
    Ремень безопасности водителя не пристегнут. Driver seat belt unbuckled (ремень безопасности водителя отстегнут).
    Система кондиционирования используется. For climate control. (для системы климат-контроля)
    Произошел запуск двигателя при открытом капоте. Bonnet open. (капот открыт)
    Используется аккумуляторная батарея, не отвечающая требованиям, и напряжение аккумуляторной батареи ниже минимального пускового напряжения двигателя. Non-Dedicated Battery. (ненадлежащая аккумуляторная батарея)
    Индикация состояния ожидания управления запуском и остановом Усилие на педали тормоза недостаточно для выполнения требований к останову двигателя. Depress brake firmly to activate. (нажмите педаль сильно для включения системы)

    *: для моделей с механической трансмиссией

  6. РАБОТА СИСТЕМЫ ЗАПУСКА И ОСТАНОВА

    В зависимости от типа неисправности работа системы запуска и останова может быть запрещена в связи с переходом в аварийный режим. В следующей таблице указаны последствия для автомобиля, а также участки, подлежащие проверке в соответствии с неисправностями в системе запуска и останова.

    Неисправный участок Неисправность Вывод DTC Данные Data List / Freeze Frame Последствия для автомобиля Участок, подлежащий проверке
    Цепь IGSW Разомкнуто P2531

    • IG Switch

    • IG SW Abnoml

    		 Работа системы запуска и останова запрещается Жгут проводов или разъем
    Цепь +B Разомкнута - Значения в списке Data List проверить невозможно, поскольку питание не подается в ЭБУ запуска и останова двигателя Работа системы запуска и останова запрещается Жгут проводов или разъем
    Цепь CLL (NSW) (датчика положения паркинга/нейтрали)*1 Заедание в состоянии ON (ВКЛ) P1780

    • Neutral Switch

    • Neutral Switch Stuck ON

    • Neutral SW Abnoml (ON)

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Датчик положения паркинга/нейтрали в сборе
    Заедание в состоянии OFF (ВЫКЛ) P1780

    • Neutral Switch

    • Neutral Switch Stuck OFF

    • Neutral SW Abnoml (OFF)

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает
    Цепь TMN (датчика нейтрального положения)*2 Заедание в состоянии ON (ВКЛ) P1780

    • Neutral Switch

    • N position Switch

    • N Position Voltage Status

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Датчик нейтрального положения
    Заедание в состоянии ON (ВКЛ) P1780

    • Neutral Switch

    • N position Switch

    • N Position Voltage Status

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает
    Цепь CLL (нижнего пускового переключателя муфты сцепления)*2 Заедание в состоянии ON (ВКЛ) P1862

    • Clutch Lower SW

    • Clutch Lower SW Stuck ON

    • N/Clutch Lower SW Abnoml (ON)

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Пусковой переключатель муфты сцепления в сборе (нижний)

    • Пусковой переключатель муфты сцепления в сборе (верхний)
    Заедание в состоянии OFF (ВЫКЛ) -

    • Clutch Lower SW

    • Clutch Lower SW Stuck OFF

    • Clutch Lower SW Abnoml (OFF)

    		 Работа системы запуска и останова запрещается
    Цепь CLU (пускового переключателя муфты (верхнего))*2 Заедание в состоянии ON (ВКЛ) P1862

    • Clutch Upper SW

    • Clutch Upper SW Stuck ON

    • N/Clutch Upper SW Abnoml (ON)

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает
    Заедание в состоянии OFF (ВЫКЛ) -

    • Clutch Upper SW

    • Clutch Upper SW Stuck OFF

    • N/Clutch Upper SW Abnoml (OFF)

    		 Работа системы запуска и останова запрещается
    Цепь BNT1 (цепь выключателя замка капота) Заедание в состоянии ON (ВКЛ) - Hood Courtesy Switch Двигатель не глохнет, если капот двигателя открывается с рычагом переключения передач в нейтральном положении, когда двигатель останавливается системой запуска и останова

    • Жгут проводов или разъем

    • Выключатель замка капота в сборе
    Заедание в состоянии OFF (ВЫКЛ) - Hood Courtesy Switch Работа системы запуска и останова запрещается даже при закрытом капоте двигателя
    Цепь BRVC/PB/BRE2 (датчика разрежения) Разомкнуто P1540

    • Brk Boost Sen Abnoml 1

    • Brk Boost Sen Abnoml 2

    • Brk Boost Sen Abnoml 3

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Датчик разрежения в сборе

    • Усилитель тормозной системы в сборе

    • Шланг между обратным клапаном и разъемом
    Короткое замыкание P1540
    Сохранение промежуточного состояния P1541
    Цепь ECAN (выключателя отмены экологичного режима работы) Заедание в состоянии ON (ВКЛ) - Cancel Switch Работа системы запуска и останова запрещается

    • Жгут проводов или разъем

    • Выключатель отмены экологичного режима работы
    Заедание в состоянии OFF (ВЫКЛ) - Cancel Switch Работа системы запуска и останова не может быть прекращена нажатием выключателя отмены экологичного режима работы

    Цепь NOPM

    Цепь ОРМ1

    Цепь OPO

    (масляный насос бесступенчатой трансмиссии с электродвигателем в сборе)*1

    • Разомкнуто

    • Короткое замыкание

    • Внутренняя неисправность в цепи

    • Battery

    P1538

    P1539

    • Oil Pump Relay

    • Oil Pump Status

    • Oil Pump Duty

    • State of Oil Pump Motor Rotation

    • Oil Pump Motor Rotation Frequency

    • Oil Pump Abnormality Judgment

    • Status of O/P Signal 1

    • Status of O/P Signal 2

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Масляный насос с электродвигателем в сборе
    Масляный насос бесступенчатой трансмиссии с электродвигателем в сборе Неисправность масляного насоса с электродвигателем в сборе P0942 Oper Permission(AT/CVT) Работа системы запуска и останова запрещается Масляный насос с электродвигателем в сборе
    Цепь STA Перегрузка по току P0617

    • Starter Relay Overcurrent

    • Starter Circuit Abnoml

    • Starter Circuit Open

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • Реле ST № 1

    • ЭБУ запуска и останова двигателя
    Заедание в состоянии ON (ВКЛ) P1644

    • Жгут проводов или разъем

    • Реле ST № 1

    • ЭБУ запуска и останова двигателя
    Заедание в состоянии OFF (ВЫКЛ) P1644
    Цепь BBC (вспомогательного повышающего преобразователя) Перегрузка по току B22C0

    • State of BBC

    • BBC Abnoml

    • Перегрузка по току BBC

    • BBC Check Result

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Battery

    • ЭБУ и датчики, подключенные к BO1 и IGO1

    • Разомкнуто

    • Короткое замыкание

    • Внутренняя неисправность в цепи

    • Battery

    		 P323B

    • State of BBC

    • BBC Duty

    • BBC Thermistor

    • BBC Abnoml

    • BBC Over Heat

    • BBC Power Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Battery
    Цепь VB Разомкнуто P0560 VB Voltage Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя
    Внутренняя цепь ЭБУ Неисправность P0607 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Цепь мониторинга главного процессора Неисправность P060A State of BBC

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    EEPROM Неисправность P062F EEPROM

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Цепь питания датчика Неисправность P0641 State of BBC

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Влияние на автомобиль неисправностей связанных систем
    Неисправный участок Неисправность Вывод DTC Данные Data List / Freeze Frame Последствия для автомобиля Участок, подлежащий проверке
    Система ECD или SFI Контрольная лампа MIL горит Выводятся коды DTC системы ECD или SFI Oper Permission (ECM) Работа системы запуска и останова запрещается Система ECD или SFI
    Ненормальный сигнал NE Выводятся коды DTC системы ECD или SFI

    • NE Sensor Circuit Open 2

    • Crank Pos Sen Abnoml 3

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Система ECD или SFI (цепь датчика положения коленчатого вала)

    • Жгут проводов или разъем
    Определение вращения коленчатого вала в обратном направлении Выводятся коды DTC системы ECD или SFI -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа MIL горит

    		 Система ECD или SFI (цепь датчика положения коленчатого вала)
    Система зарядки Неисправность датчика тока аккумуляторной батареи (ЭБУ генератора в сборе) Выводятся коды DTC системы зарядки

    • Battery Fluid Temperature

    • Integrated Current

    		 Работа системы запуска и останова запрещается Система зарядки
    Система управления тормозами Система курсовой устойчивости работает - ABS Running Работа системы запуска и останова запрещается -
    Неисправность датчика частоты вращения колеса Выводятся коды DTC системы управления тормозами

    • Vehicle Sped 1 (ABS/VSC)

    • Wheel Speed Malfunction

    		 Работа системы запуска и останова запрещается

    • Жгут проводов или разъем

    • ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

    • Датчик скорости автомобиля
    Система рулевого управления с усилителем Неисправность системы рулевого управления с усилителем Неправильное значение тока усилителя EPS

    • EPS Load

    • Comm Err with EPS

    		 Работа системы запуска и останова запрещается

    • ЭБУ рулевого управления с усилителем

    • Датчик крутящего момента
    Система предупреждения о непристегнутом ремне безопасности Неисправность системы предупреждения о непристегнутом ремне безопасности - Oper Permission (Driver Side Buckle SW)

    • Работа системы запуска и останова запрещается (всегда выключена)

    • Двигатель не перезапускается, когда он остановлен системой запуска и останова (всегда включена)

    • Замок ремня безопасности переднего сиденья в сборе (со стороны водителя)

    • Жгут проводов или разъем
    Цепь выключателя освещения проема двери водителя Неисправность в цепи выключателя освещения проема двери водителя - D Courtesy Switch

    • Работа системы запуска и останова запрещается (всегда выключена)

    • Двигатель не перезапускается, когда он остановлен системой запуска и останова (всегда включена)

    • Выключатель освещения проема передней двери (со стороны водителя)

    • Цепь выключателя освещения проема двери водителя
    Система кондиционирования Неисправность датчика температуры окружающего воздуха Выводятся коды DTC системы кондиционирования Ambient Temp Sensor Работа системы запуска и останова запрещается Цепь датчика температуры окружающего воздуха
    Разрежение в усилителе тормозной системы Уменьшение разрежения в усилителе тормозной системы -

    • Brake Boost Pressure

    • Brake Negative Pressure

    • Brk Boost Sen Abnoml 1

    • Brk Boost Sen Abnoml 2

    • Brk Boost Sen Abnoml 3

    		 Работа системы запуска и останова запрещается

    • Разрежение в усилителе тормозной системы

    • Усилитель тормозной системы в сборе

    • Датчик разрежения в сборе

    • Шланг между обратным клапаном и разъемом
    Источник питания Неисправность вспомогательного повышающего преобразователя P323B

    • State of BBC

    • BBC Duty

    • BBC Thermistor

    • BBC Abnoml

    • BBC Over Heat

    • BBC Power Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Battery
    Неисправность системы зарядки - Alternator Status Работа системы запуска и останова запрещается Система зарядки
    низкое напряжение P0562 Battery Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Battery

    • Реле
    Количество запусков стартера Превышает заданное предельное значение P1545 Starter Count Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Требуется замена стартера в сборе.

    • Требуется замена реле ST № 1.

    • Требуется замена предохранителя.
    Сбой сигнала стартера Сигнал не соответствует состоянию переключателя стартера P1545 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя
    Запуск от внешнего источника Двигатель запущен при открытом капоте двигателя - Eng Start Reg (Engine Hood Open)

    Работа системы запуска и останова запрещается

    (разрешается после выключения зажигания)

    • Проверьте данные о дорожном сервисе или запуске внешнего источника из-за разряженной аккумуляторной батареи

    • Выключатель освещения проема капота двигателя (замок капота в сборе)
    Мультиплексная шина CAN Прерывание обмена данными

    U0100

    U0121

    U0126

    U0131

    U0140

    U0151

    U0155*

    U0164

    U1110

    		 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает*3

    • Соответствующий жгут проводов или разъем

    • Соответствующий ЭБУ

    • *1: для моделей с механической трансмиссией

    • *2: для моделей с бесступенчатой трансмиссией

    Tech Tips

    *3: Когда возникает ошибка обмена данными с щитком приборов, контрольная лампа отключения системы запуска и останова не мигает.
