СИСТЕМА ЗАПУСКА И ОСТАНОВА ОПИСАНИЕ СИСТЕМЫ


  1. УПРАВЛЕНИЕ ЗАПУСКОМ И ОСТАНОВОМ

    Система запуска и останова работает в соответствии с перечисленными ниже условиями, обеспечивая надлежащее управление остановом и запуском двигателя наряду с безопасностью и плавной ходовой характеристикой.


    1. При выполнении всех условий в следующей таблице двигатель останавливается системой запуска и останова.

      Для моделей с 1AD-FTV, 1ND-TV
      Параметр / Устройство

      Условие

      (должны выполняться все перечисленные условия)
      Автоматическое выключение двигателя на холостом ходу Замок зажигания После включения зажигания прошло не менее 5 с
      Температура охлаждающей жидкости двигателя

      Температура находится в заданном диапазоне (зависит от условий эксплуатации автомобиля)

      Tech Tips


      • Верхнее предельное значение равно 105°C (221°F)

      • Нижнее предельное значение составляет не более 65°C (149°F)
      Атмосферное давление

      75 кПа (0,8 кгс/см2, 11 фунта на кв. дюйм) или более
      Температура окружающего воздуха Выше -6°C (21,2 °F)
      Дверь водителя Закрыта
      Ремень безопасности водителя Пристегнут
      Разрежение в усилителе тормозной системы Достаточно
      Положение рычага переключения передач Рычаг переключения передач в нейтральном положении
      Выключатель отмены системы запуска и останова Выкл (работа системы не запрещена)
      Скорость автомобиля 0 км/час (0 миль в час) (после прогрева двигателя)
      Частота вращения коленчатого вала двигателя Не более 1250 об/мин
      Капот двигателя Закрыт
      Напряжение аккумуляторной батареи

      • 6,6 В или более при запуске двигателя*1

      • 6,5 В или более при запуске двигателя*2
      Температура аккумуляторной батареи*3 -10 - 70°C (14 - 158°F)
      Интегральный ток аккумуляторной батареи*4

      1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

      2. После того, как интегральное значение тока хотя бы раз достигнет 0 А-с или более при включенном зажигании:

        Tech Tips

        Двигатель останавливается до тех пор, пока не выполнятся следующие условия:


        • -4838 А-с или выше: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)*2

        • -6451 А-с или выше: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)*1

        • -864 А-с или выше: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)*2

        • -1152 А-с или выше: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)*1
      Система кондиционирования Состояние, отличное от запрета работы системы запуска и останова
      Отопитель

      Выполняется одно из следующих условий:


      • Переключатель вентилятора выключен

      • Переключатель вентилятора включен, когда температура окружающего воздуха составляет не менее 11°C (51,8°F), или температура охлаждающей жидкости не ниже 46°C (114,8°F)

      • Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, и система кондиционирования выключена, либо выключен переключатель вентилятора.
      Для моделей с 1NR-FE
      Параметр / Устройство

      Условие

      (должны выполняться все перечисленные условия)
      Автоматическое выключение двигателя на холостом ходу Замок зажигания После включения зажигания прошло не менее 5 с
      Температура охлаждающей жидкости двигателя 40–105°C (104–221°F)
      Температура окружающего воздуха Выше -6°C (21,2 °F)
      Дверь водителя Закрыта
      Ремень безопасности водителя Пристегнут
      Разрежение в усилителе тормозной системы Достаточно
      Положение рычага переключения передач Рычаг переключения передач в нейтральном положении
      Выключатель отмены системы запуска и останова Выкл (работа системы не запрещена)
      Скорость автомобиля 0 км/час (0 миль в час) (после прогрева двигателя)
      Частота вращения коленчатого вала двигателя Не более 1250 об/мин
      Капот Закрыт
      Напряжение аккумуляторной батареи Не менее 7,2 В при запуске двигателя
      Температура аккумуляторной батареи*3 -10 - 70°C (14 - 158°F)
      Интегральный ток аккумуляторной батареи*4

      1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

      2. После того, как интегральное значение тока хотя бы раз достигнет 0 А-с или более при включенном зажигании:

        Tech Tips

        Двигатель останавливается до тех пор, пока не выполнятся следующие условия:


        • -4838 A-с или более: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

        • -864 A-с или более: Заряд аккумуляторной батареи недостаточен, либо ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)
      Система кондиционирования Состояние, отличное от запрета работы системы запуска и останова
      Отопитель

      Выполняется одно из следующих условий:


      • Переключатель вентилятора выключен

      • Переключатель вентилятора включен, когда температура окружающего воздуха составляет не менее 11°C (51,8°F), или температура охлаждающей жидкости не ниже 46°C (114,8°F)

      • Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, и система кондиционирования выключена, либо выключен переключатель вентилятора.

      Tech Tips


      • *1: для моделей с 1AD-FTV

      • *2: для моделей с 1ND-TV

      • *3: при температуре аккумуляторной батареи не более -15°C (5°F) и не менее 75°C (167°F) работа системы запуска и останова запрещается. Когда температура аккумуляторной батареи возвращается в диапазон от -10°C (14°F) до 70°C (158°F), работа системы запуска и останова разрешается.

      • *4: для проверки значения интегрального тока используйте параметр Data List "Integrated Current" или "Oper Permission (Integrated Current)"

        Нажмите здесь Click here

    2. Если двигатель остановлен под управлением системы запуска и останова, и выполняется любое из следующих условий, двигатель запускается повторно.

      Для 1AD-FTV, 1ND-TV
      Параметр / Устройство

      Условие

      (Выполняется одно из следующих условий)
      Повторный запуск двигателя Разрежение в усилителе тормозной системы Недостаточное разрежение в усилителе тормозной системы
      Система кондиционирования Реле времени в блоке управления системой кондиционирования закончило отсчет
      Отопитель Вентилятор работает в автоматическом режиме, и реле времени в блоке управления системой кондиционирования закончило отсчет. В других условиях отсчет заканчивает реле времени в ЭБУ запуска и останова двигателя
      Система кондиционирования / отопитель

      • Выключатель системы кондиционирования, переключатель вентилятора: ON (ВКЛ)

      • Выключатель обогревателя стекла: ON (ВКЛ)

      • Переключатель вентилятора выключается во время работы в автоматическом режиме, либо выбирается ручной режим вентилятора

      • Выключатель режима фильтрации пыльцы: ON (ВКЛ)
      Battery (Аккумуляторная батарея) Ухудшились эксплуатационные характеристики, или упало напряжение аккумуляторной батареи
      Скорость автомобиля Поступил сигнал скорости автомобиля
      Дверь водителя Открыто
      Ремень безопасности водителя Ремень безопасности водителя не пристегнут
      Выключатель отмены системы запуска и останова Выключатель отмены системы запуска и останова (переключатель отмены режима ecorun) переведен из выключенного положения во включенное
      Выключатель отопителя в сборе* Выключатель отопителя включен
      Для моделей с 1NR-FE
      Параметр / Устройство

      Условие

      (выполняется любое из следующих условий):
      Повторный запуск двигателя Разрежение в усилителе тормозной системы Недостаточное разрежение в усилителе тормозной системы
      Система кондиционирования Реле времени в блоке управления системой кондиционирования закончило отсчет
      Отопитель Вентилятор работает в автоматическом режиме, и реле времени в блоке управления системой кондиционирования закончило отсчет. В других условиях отсчет заканчивает реле времени в ЭБУ запуска и останова двигателя
      Система кондиционирования / отопитель

      • Выключатель системы кондиционирования, переключатель вентилятора: ON (ВКЛ)

      • Выключатель обогревателя стекла: ON (ВКЛ)

      • Переключатель вентилятора выключается во время работы в автоматическом режиме, либо выбирается ручной режим вентилятора

      • Выключатель режима фильтрации пыльцы: ON (ВКЛ)
      Battery (Аккумуляторная батарея) Ухудшились эксплуатационные характеристики, или упало напряжение аккумуляторной батареи
      Скорость автомобиля Поступил сигнал скорости автомобиля
      Дверь водителя Открыто
      Ремень безопасности водителя Ремень безопасности водителя не пристегнут
      Выключатель отмены системы запуска и останова Выключатель отмены системы запуска и останова (переключатель отмены режима ecorun) переведен из выключенного положения во включенное

      *: для моделей с дополнительным подогревателем пламенного типа

  2. ЗАПРЕТ РАБОТЫ СИСТЕМЫ

    ЭБУ запуска и останова двигателя запрещает работу системы запуска и останова согласно условиям в следующей таблице. Условия запрета работы указаны для каждой системы.

    Для 1AD-FTV, 1ND-TV
    Система Условие запрета работы Состояние автомобиля Условие возобновления работы Время проверки условия запрета
    Двигатель

    Температура не находится в заданном диапазоне (зависит от условий эксплуатации автомобиля)

    Tech Tips


    • Верхнее предельное значение равно 105°C (221°F)

    • Нижнее предельное значение составляет не более 65°C (149°F)

    		 Двигатель не прогрет Температура находится в заданном диапазоне (зависит от условий эксплуатации автомобиля) Всегда

    Атмосферное давление не более 75 кПа (0,8 кгс/см2, 11 фунтов на кв. дюйм)

    		 -

    Атмосферное давление 75 кПа (0,8 кгс/см2, 11 фунтов на кв. дюйм) или выше

    		 Всегда
    Контрольная лампа DPF включена (чрезмерное скопление твердых частиц) - Контрольная лампа DPF выключена (регенерация в отношении твердых частиц завершена) Всегда
    Во время регенерации в отношении твердых частиц*2 - Регенерация в отношении твердых частиц завершена Всегда
    Тормоза Уменьшение разрежения в усилителе тормозной системы Разрежение в усилителе тормозной системы уменьшается из-за прокачивания тормозов или по другой причине Достижение нормального разрежения в усилителе тормозной системы При каждой остановке автомобиля
    Система кондиционирования

    Отопитель:

    Выполняются все перечисленные ниже условия:


    • Переключатель вентилятора установлен во включенное положение

    • Температура окружающего воздуха: 10°C (50°F) или ниже

    • Температура охлаждающей жидкости ниже 45°C (113°F)

    		 Рабочие характеристики отопителя ухудшаются

    • Температура охлаждающей жидкости не ниже 45°C (113°F)

    • Переключатель вентилятора выключен

    		 Когда отопитель включен
    Выключатель отопителя включен (для моделей с дополнительным подогревателем пламенного типа) - Выключатель отопителя выключен (для моделей с дополнительным подогревателем пламенного типа) Когда отопитель включен

    Функция охлаждения:

    Выполняются все перечисленные ниже условия:


    • Переключатель вентилятора установлен во включенное положение

    • Выключатель системы кондиционирования установлен во включенное положение

    • Температура окружающего воздуха не ниже 25°C (77°F)

    • Температура испарителя не ниже 9°C (48,2°F)

    		 Эффективность охлаждения снижается

    Выполняется любое из перечисленных ниже условий:


    • Температура испарителя не выше 9°C (48,2°F)

    • Переключатель вентилятора выключен

    • Система кондиционирования выключена

    		 При включенной системе кондиционирования (во время работы функции охлаждения)

    Обогреватель стекла:

    Выполняются все перечисленные ниже условия:


    1. Переключатель вентилятора установлен во включенное положение

    2. Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, температура окружающего воздуха не ниже -7°C (19,4°F), а переключатель вентилятора и система кондиционирования включены

    1. Запотевание стекол

    2. Снижается эффективность системы кондиционирования

    3. Неприятный запах из воздуховыпускных отверстий

    1. Переключатель вентилятора выключен

    2. Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, либо выключен выключатель системы кондиционирования или переключатель вентилятора.

    		 При включенной системе кондиционирования (во время работы функции охлаждения для обогревателя стекла)
    Дверь водителя Дверь водителя открывается до останова двигателя системой запуска и останова Поступает сигнал включения от выключателя освещения проема двери водителя Дверь водителя закрывается Всегда
    Капот двигателя Капот двигателя открывается до останова двигателя системой запуска и останова Поступает сигнал выключения от выключателя капота двигателя Капот двигателя закрыт Всегда
    Ремень безопасности Ремень безопасности водителя не пристегнут до останова двигателя системой запуска и останова Поступает сигнал OFF (ВЫКЛ) выключателя пряжки ремня безопасности водителя Ремень безопасности водителя пристегнут Всегда
    Температура окружающего воздуха Температура окружающего воздуха: -6°C (21,2°F) или ниже - Температура окружающего воздуха не ниже -5°C (23°F) Всегда
    Источник питания*1 Напряжение аккумуляторной батареи при запуске двигателя падает ниже 6,6 В Недостаточный заряд или истощение аккумуляторной батареи Зарядка или замена аккумуляторной батареи При каждом запуске двигателя

    Температура аккумуляторной батареи не превышает -15°C (5°F), либо не ниже 75°C (167°F)

    (при низких температурах: Перезапуск двигателя не гарантируется;

    при высоких температурах: для защиты аккумуляторной батареи)

    		 Зависит от температуры окружающего воздуха Достигается надлежащая температура аккумуляторной батареи Всегда

    Значение интегрального тока аккумуляторной батареи*3:


    1. Менее 0 А-с: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • -6451 А-с или менее: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • -1152 А-с или менее: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    • Высокая электрическая нагрузка

    • Частые запуски и остановы (время останова двигателя под управлением системы запуска и останова велико)

    Значение интегрального тока аккумуляторной батареи*3 превышает определенный уровень.


    1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • -5299 A-с или более: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • 0 А-с или более: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    		 Всегда
    Во время восстановительной подзарядки Через каждые 20 часов движения в течение не менее 30 мин выполняется восстановительная подзарядка Завершение восстановительной подзарядки Всегда
    Время остановки на холостом ходу не менее 40% - Время остановки на холостом ходу не более 24% Всегда
    Двигатель запускается при открытом капоте двигателя (для запуска от внешнего источника) - Замок зажигания переводится в положение OFF (ВЫКЛ) При каждом запуске двигателя
    Источник питания*2 Напряжение аккумуляторной батареи при запуске двигателя падает ниже 6,5 В Недостаточный заряд или истощение аккумуляторной батареи Зарядка или замена аккумуляторной батареи При каждом запуске двигателя

    Температура аккумуляторной батареи не превышает -15°C (5°F), либо не ниже 75°C (167°F)

    (при низких температурах: Перезапуск двигателя не гарантируется;

    при высоких температурах: для защиты аккумуляторной батареи)

    		 Зависит от температуры окружающего воздуха Достигается надлежащая температура аккумуляторной батареи Всегда

    Значение интегрального тока аккумуляторной батареи*3:


    1. Менее 0 А-с: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • Не более -4838 А-с: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • Не более -864 А-с: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    • Высокая электрическая нагрузка

    • Частые запуски и остановы (время останова двигателя под управлением системы запуска и останова велико)

    Значение интегрального тока аккумуляторной батареи*3 превышает определенный уровень.


    1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • -3974 A-с или более: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • 0 А-с или более: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    		 Всегда
    Во время восстановительной подзарядки Через каждые 20 часов движения в течение не менее 30 мин выполняется восстановительная подзарядка Завершение восстановительной подзарядки Всегда
    Время остановки на холостом ходу не менее 40% - Время остановки на холостом ходу не более 24% Всегда
    Двигатель запускается при открытом капоте двигателя (для запуска от внешнего источника) - Замок зажигания переводится в положение OFF (ВЫКЛ) При каждом запуске двигателя
    Для моделей с 1NR-FE
    Система Условие запрета работы Состояние автомобиля Условие возобновления работы Время проверки условия запрета
    Двигатель Температура охлаждающей жидкости двигателя ниже 40°C (104°F) Двигатель не прогрет Температура охлаждающей жидкости двигателя составляет от 40 до 105°C (от 104 до 221°F) Всегда
    Настройка частоты вращения холостого хода не завершена Работа системы запуска и останова запрещается до завершения настройки частоты вращения холостого хода Завершение настройки частоты вращения холостого хода Всегда
    Тормоза Уменьшение разрежения в усилителе тормозной системы Разрежение в усилителе тормозной системы уменьшается из-за прокачивания тормозов или по другой причине Достижение нормального разрежения в усилителе тормозной системы При каждой остановке автомобиля
    Система кондиционирования

    Отопитель:

    Выполняются все перечисленные ниже условия:


    • Переключатель вентилятора установлен во включенное положение

    • Температура окружающего воздуха: 10°C (50°F) или ниже

    • Температура охлаждающей жидкости ниже 45°C (113°F)

    		 Рабочие характеристики отопителя ухудшаются

    • Температура охлаждающей жидкости не ниже 45°C (113°F)

    • Переключатель вентилятора выключен

    		 Когда отопитель включен

    Функция охлаждения:

    Выполняются все перечисленные ниже условия:


    • Переключатель вентилятора установлен во включенное положение

    • Выключатель системы кондиционирования установлен во включенное положение

    • Температура окружающего воздуха не ниже 25°C (77°F)

    • Температура испарителя не ниже 9°C (48,2°F)

    		 Эффективность охлаждения снижается

    Выполняется любое из перечисленных ниже условий:


    • Температура испарителя не выше 9°C (48,2°F)

    • Переключатель вентилятора выключен

    • Система кондиционирования выключена

    		 При включенной системе кондиционирования (во время работы функции охлаждения)

    Обогреватель стекла:

    Выполняются все перечисленные ниже условия:


    1. Переключатель вентилятора установлен во включенное положение

    2. Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, температура окружающего воздуха не ниже -7°C (19,4°F), а переключатель вентилятора и система кондиционирования включены

    1. Запотевание стекол

    2. Снижается эффективность системы кондиционирования

    3. Неприятный запах из воздуховыпускных отверстий

    1. Переключатель вентилятора выключен

    2. Прошло 0-20 с с момента перезапуска двигателя системой запуска и останова, либо выключен выключатель системы кондиционирования или переключатель вентилятора.

    		 При включенной системе кондиционирования (во время работы функции охлаждения для обогревателя стекла)
    Дверь водителя Дверь водителя открывается до останова двигателя системой запуска и останова Поступает сигнал включения от выключателя освещения проема двери водителя Дверь водителя закрывается Всегда
    Капот двигателя Капот двигателя открывается до останова двигателя системой запуска и останова Поступает сигнал выключения от выключателя капота двигателя Капот двигателя закрыт Всегда
    Ремень безопасности Ремень безопасности водителя не пристегнут до останова двигателя системой запуска и останова Поступает сигнал OFF (ВЫКЛ) выключателя пряжки ремня безопасности водителя Ремень безопасности водителя пристегнут Всегда
    Температура окружающего воздуха Температура окружающего воздуха: -6°C (21,2°F) или ниже - Температура окружающего воздуха не ниже -5°C (23°F) Всегда
    Источник питания Напряжение аккумуляторной батареи при запуске двигателя падает ниже 7,2 В Недостаточный заряд или истощение аккумуляторной батареи Зарядка или замена аккумуляторной батареи При каждом запуске двигателя

    Температура аккумуляторной батареи не превышает -15°C (5°F), либо не ниже 75°C (167°F)

    (при низких температурах: перезапуск двигателя не гарантируется;

    при высоких температурах: для защиты аккумуляторной батареи)

    		 Зависит от температуры окружающего воздуха Достигается надлежащая температура аккумуляторной батареи Всегда

    Значение интегрального тока аккумуляторной батареи*3:


    1. Менее 0 А-с: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • Не более -4838 А-с: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • Не более -864 А-с: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    • Высокая электрическая нагрузка

    • Частые запуски и остановы (время останова двигателя под управлением системы запуска и останова велико)

    Значение интегрального тока аккумуляторной батареи*3 превышает определенный уровень.


    1. 0 А-с или более: после запуска двигателя с помощью замка зажигания

    2. Выполняется одно из следующих условий для интегрального тока:


      • -3974 A-с или более: Заряд аккумуляторной батареи достаточен, а ее температура составляет не менее -1°C (30,2°F) и менее 70°C (158°F)

      • 0 А-с или более: Заряд аккумуляторной батареи недостаточен, а ее температура ниже -1°C (30,2°F) или не менее 70°C (158°F)

    		 Всегда
    Во время восстановительной подзарядки Через каждые 20 часов движения в течение не менее 30 мин выполняется восстановительная подзарядка Завершение восстановительной подзарядки Всегда
    Время остановки на холостом ходу не менее 40% - Время остановки на холостом ходу не более 24% Всегда
    Двигатель запускается при открытом капоте двигателя (для запуска от внешнего источника) - Замок зажигания переводится в положение OFF (ВЫКЛ) При каждом запуске двигателя

    Tech Tips


    • *1: для моделей с 1AD-FTV

    • *2: для моделей с 1ND-TV

    • *3: для проверки значения интегрального тока используйте параметр Data List "Integrated Current" или "Oper Permission (Integrated Current)"

    • Когда провод отсоединяется от отрицательного (-) вывода аккумуляторной батареи, работа системы запуска и останова на некоторое время запрещается. После подсоединения провода двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15-40 мин).

    • После прогрева двигателя дайте ему поработать на холостом ходу в течение 3 мин и убедитесь, что частота вращения коленчатого вала двигателя отличается от заданной частоты вращения не более чем на 50 об/мин.

  3. ВЫДАЧА ПРЕДУПРЕЖДЕНИЙ

    Если двигатель был остановлен под управлением системы запуска и останова, при выполнении любого из перечисленных ниже действий система не станет повторно запускать его. Двигатель переходит из состояния "остановлен под управлением системы" в состояние "заглушен", или водитель предупреждается посредством зуммера.

    Принцип работы Управление выдачей предупреждений
    Дверь водителя открывается, когда рычаг переключения передач находится в нейтральном положении Двигатель запускается
    Не пристегнут ремень безопасности водителя Двигатель запускается
    Открыт капот двигателя Двигатель переходит в состояние "заглушен"
    Рычаг переключения передач перемещается без нажатия педали сцепления Звучит зуммер, и мигает контрольная лампа системы запуска и останова (двигатель не запустится)

  4. РАБОТА ЗУММЕРА И КОНТРОЛЬНЫХ ЛАМП

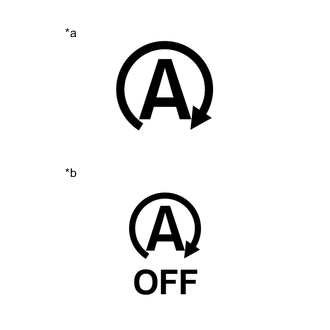

    A00Y9P3C01
    *a

    Контрольная лампа системы запуска и останова

    (зеленая)
    *b

    Контрольная лампа отключения системы запуска и останова

    (оранжевая)

    Водитель получает информацию о состоянии системы и предупреждения посредством контрольной лампы системы запуска и останова, контрольной лампы отключения системы запуска и останова и зуммера.

    Работа контрольной лампы системы запуска и останова и зуммера
    Параметр / Устройство Условие

    Контрольная лампа системы запуска и останова

    (зеленая)

    Контрольная лампа отключения системы запуска и останова

    (оранжевая)

    		 Зуммер
    В течение 3 с после включения зажигания Нормальная работа Загорается Загорается Не звучит
    Во время работы системы запуска и останова (двигатель остановлен) Нормальная работа Загорается Не загорается Не звучит
    Рычаг переключения передач перемещается без нажатия педали сцепления интервал мигания составляет 0,15 с. Не загорается Подает звуковой сигнал
    Управление запрещено с помощью выключателя отмены системы запуска и останова Нормальная работа Не загорается Загорается Не звучит
    Диагностический код неисправности Сохраняются какие-либо DTC Не загорается интервал мигания составляет 0,5 с. Не звучит
    Срок службы стартера Количество запусков стартера превышает пороговую величину Не загорается интервал мигания составляет 0,5 с. Не звучит

  5. РАБОТА СИСТЕМЫ ЗАПУСКА И ОСТАНОВА

    В зависимости от типа неисправности работа системы запуска и останова может быть запрещена в связи с переходом в аварийный режим. В следующей таблице указаны последствия для автомобиля, а также участки, подлежащие проверке в соответствии с неисправностями в системе запуска и останова.

    Неисправный участок Неисправность Вывод DTC Data List / Freeze Frame Data Последствия для автомобиля Участок, подлежащий проверке
    Цепь IGSW Разомкнуто P2531

    • IG Switch

    • IG SW Abnoml

    		 Работа системы запуска и останова запрещается Жгут проводов или разъем
    Цепь +B Обрыв - Значения в списке Data List проверить невозможно, поскольку питание не подается в ЭБУ запуска и останова двигателя Работа системы запуска и останова запрещается Жгут проводов или разъем
    Цепь TMN (цепь датчика положения нейтрали) Заедание в состоянии ON (ВКЛ) P1780

    • Neutral Switch

    • N position Switch

    • N Position Voltage Status

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Датчик нейтрального положения
    Заедание в состоянии OFF (ВЫКЛ) P1780

    • Neutral Switch

    • N position Switch

    • N Position Voltage Status

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает
    Цепь CLL (пускового переключателя муфты (нижнего)) Заедание в состоянии ON (ВКЛ) P1862

    • Clutch Lower SW

    • Clutch SW Signal Abnoml

    • N/Clutch Lower SW Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Пусковой переключатель муфты сцепления в сборе (нижний)

    • Пусковой переключатель муфты сцепления в сборе (верхний)
    Заедание в состоянии OFF (ВЫКЛ) -

    • Clutch Lower SW

    • N/Clutch Lower SW Abnoml

    		 Работа системы запуска и останова запрещается
    Цепь CLU (пускового переключателя муфты (верхнего)) Заедание в состоянии ON (ВКЛ) P1862

    • Clutch Upper SW

    • Clutch SW Signal Abnoml

    • N/Clutch Upper SW Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает
    Заедание в состоянии OFF (ВЫКЛ) -

    • Clutch Upper SW

    • N/Clutch Upper SW Abnoml

    		 Работа системы запуска и останова запрещается
    Цепь BNT1 (цепь выключателя замка капота) Заедание в состоянии ON (ВКЛ) - Hood Courtesy Switch Двигатель не глохнет, если капот двигателя открывается с рычагом переключения передач в нейтральном положении, когда двигатель останавливается системой запуска и останова

    • Жгут проводов или разъем

    • Выключатель замка капота в сборе
    Заедание в состоянии OFF (ВЫКЛ) - Hood Courtesy Switch Работа системы запуска и останова запрещается даже при закрытом капоте двигателя
    Цепь BRVC/PB/BRE2 (датчика разрежения) Разомкнута P1540

    • Brk Boost Sen Abnoml 1

    • Brk Boost Sen Abnoml 2

    • Brk Boost Sen Abnoml 3

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Датчик разрежения в сборе

    • Усилитель тормозной системы в сборе

    • Шланг между обратным клапаном и разъемом
    Короткое замыкание P1540
    Сохранение промежуточного состояния P1541
    Цепь ECAN (цепь выключателя отмены системы запуска и останова) Заедание в состоянии ON (ВКЛ) - Cancel Switch Работа системы запуска и останова запрещается

    • Жгут проводов или разъем

    • Выключатель отмены системы запуска и останова (переключатель отмены режима ecorun в сборе)
    Заедание в состоянии OFF (ВЫКЛ) - Cancel Switch Работа системы запуска и останова не может быть прекращена нажатием выключателя отмены системы запуска и останова (переключателя отмены режима ecorun в сборе)
    Цепь STA Перегрузка по току P0617

    • Starter Relay Overcurrent

    • Starter Circuit Abnoml

    • Starter Circuit Open

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • Реле ST № 1

    • ЭБУ запуска и останова двигателя
    Заедание в состоянии ON (ВКЛ) P1644

    • Жгут проводов или разъем

    • Реле ST № 1

    • ЭБУ запуска и останова двигателя
    Заедание в состоянии OFF (ВЫКЛ) P1644
    Цепь BBC (вспомогательного повышающего преобразователя) Перегрузка по току B22C0

    • State of BBC

    • BBC Abnoml

    • Перегрузка по току BBC

    • BBC Check Result

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Аккумуляторная батарея

    • ЭБУ и датчики, подключенные к BO1 и IGO1

    • Открыто

    • Короткое замыкание

    • Внутренняя неисправность в цепи

    • Battery

    		 P323B

    • State of BBC

    • BBC Duty

    • BBC Thermistor

    • BBC Abnoml

    • BBC Over Heat

    • BBC Power Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Аккумуляторная батарея
    Цепь VB Открыто P0560 VB Voltage Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя
    Внутренняя цепь ЭБУ Неисправность P0607 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Цепь мониторинга главного процессора Неисправность P060A State of BBC

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    EEPROM Неисправность P062F EEPROM

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Цепь питания датчика Неисправность P0641 State of BBC

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    		 ЭБУ запуска и останова двигателя
    Влияние на автомобиль неисправностей связанных систем
    Неисправный участок Неисправность Вывод DTC Data List / Freeze Frame Data Последствия для автомобиля Участок, подлежащий проверке
    Система ECD или SFI Контрольная лампа MIL горит Выводятся коды DTC системы ECD или SFI Oper Permission (ECM) Работа системы запуска и останова запрещается Система ECD или SFI
    Ненормальный сигнал NE P0335

    • NE Sensor Circuit Open 2

    • Crank Pos Sen Abnoml 3

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Система ECD или SFI (цепь датчика положения коленчатого вала)

    • Жгут проводов или разъем
    Определение вращения коленчатого вала в обратном направлении P0336 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа MIL горит

    		 Система SFI (цепь датчика положения коленчатого вала)
    Неисправность датчика тока аккумуляторной батареи (ЭБУ генератора в сборе)

    P0516

    P0517

    P1550

    P1551

    P1552

    • Температура электролита аккумуляторной батареи

    • Интегральный ток

    		 Работа системы запуска и останова запрещается Система зарядки
    Система управления тормозами Система управления тормозами - ABS Running Работа системы запуска и останова запрещается -
    Неисправность датчика частоты вращения колеса Выводятся коды DTC системы управления тормозами

    • Vehicle Sped 1 (ABS/VSC)

    • Wheel Speed Malfunction

    		 Работа системы запуска и останова запрещается

    • Жгут проводов или разъем

    • ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

    • Датчик скорости автомобиля
    Система рулевого управления с усилителем Неисправность системы рулевого управления с усилителем Неправильное значение тока усилителя EPS

    • EPS Load

    • Comm Err with EPS

    		 Работа системы запуска и останова запрещается

    • ЭБУ рулевого управления с усилителем

    • Датчик крутящего момента
    Система предупреждения о непристегнутом ремне безопасности Неисправность системы предупреждения о непристегнутом ремне безопасности - Oper Permission (Driver Side Buckle SW)

    • Работа системы запуска и останова запрещается (всегда выключена)

    • Двигатель не перезапускается, когда он остановлен системой запуска и останова (всегда включена)

    • Замок ремня безопасности переднего сиденья в сборе (со стороны водителя)

    • Жгут проводов или разъем
    Цепь выключателя освещения проема двери водителя Неисправность в цепи выключателя освещения проема двери водителя - D Courtesy Switch

    • Работа системы запуска и останова запрещается (всегда выключена)

    • Двигатель не перезапускается, когда он остановлен системой запуска и останова (всегда включена)

    • Выключатель освещения проема передней двери (со стороны водителя)

    • Цепь выключателя освещения проема двери водителя
    Система кондиционирования Неисправность датчика температуры окружающего воздуха Выводятся коды DTC системы кондиционирования Ambient Temp Sensor Работа системы запуска и останова запрещается Цепь датчика температуры окружающего воздуха
    Разрежение в усилителе тормозной системы Уменьшение разрежения в усилителе тормозной системы -

    • Brake Boost Pressure

    • Brake Negative Pressure

    • Brk Boost Sen Abnoml 1

    • Brk Boost Sen Abnoml 2

    • Brk Boost Sen Abnoml 3

    		 Работа системы запуска и останова запрещается

    • Разрежение в усилителе тормозной системы

    • Усилитель тормозной системы в сборе

    • Датчик разрежения в сборе

    • Шланг между обратным клапаном и разъемом
    Источник питания Неисправность вспомогательного повышающего преобразователя P323B

    • State of BBC

    • BBC Duty

    • BBC Thermistor

    • BBC Abnoml

    • BBC Over Heat

    • BBC Power Low

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Предохранитель BBC

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя

    • Аккумуляторная батарея
    Неисправность системы зарядки - Alternator Status Работа системы запуска и останова запрещается Система зарядки
    низкое напряжение P0562 Battery Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • Аккумуляторная батарея

    • Реле
    Количество запусков стартера Превышает заданное предельное значение P1545 Starter Count Abnoml

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Требуется замена стартера в сборе.

    • Требуется замена реле ST № 1.

    • Требуется замена предохранителя.
    Сбой сигнала стартера Сигнал не соответствует состоянию переключателя стартера P1545 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает

    • Жгут проводов или разъем

    • ЭБУ запуска и останова двигателя
    Jump start Двигатель запущен при открытом капоте двигателя - Eng Start Reg (Engine Hood Open)

    Работа системы запуска и останова запрещается

    (разрешается после выключения зажигания)

    • Проверьте данные о дорожном сервисе или запуске внешнего источника из-за разряженной аккумуляторной батареи

    • Выключатель освещения проема капота двигателя (замок капота в сборе)
    Мультиплексная шина CAN Прерывание обмена данными

    U0100

    U0121

    U0131

    U0140

    U0151

    U0155*

    U0164

    U1110

    		 -

    • Работа системы запуска и останова запрещается

    • Контрольная лампа отключения системы запуска и останова мигает*

    • Соответствующий жгут проводов или разъем

    • Соответствующий ЭБУ

    Tech Tips

    *: Когда возникает ошибка обмена данными с щитком приборов, контрольная лампа отключения системы запуска и останова не мигает.
