СИСТЕМА ЗАПУСКА И ОСТАНОВА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

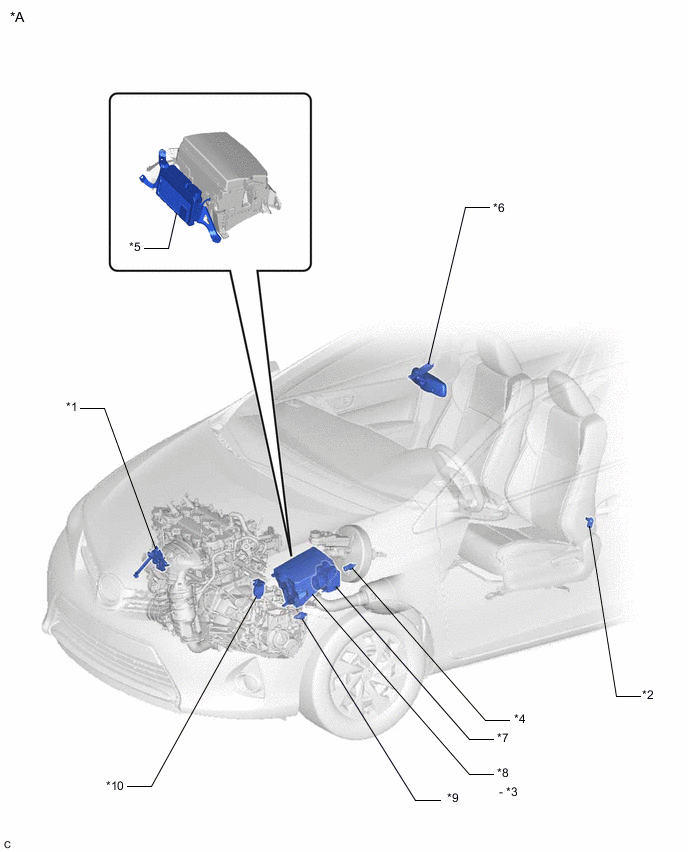

ИЛЛЮСТРАЦИЯ

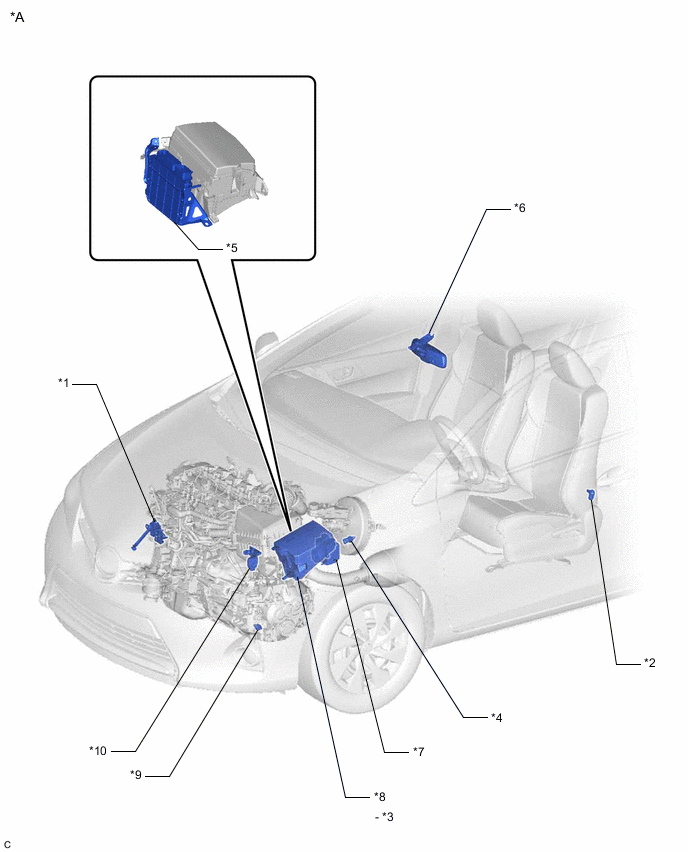

| *A | Для моделей с 1AD-FTV | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |

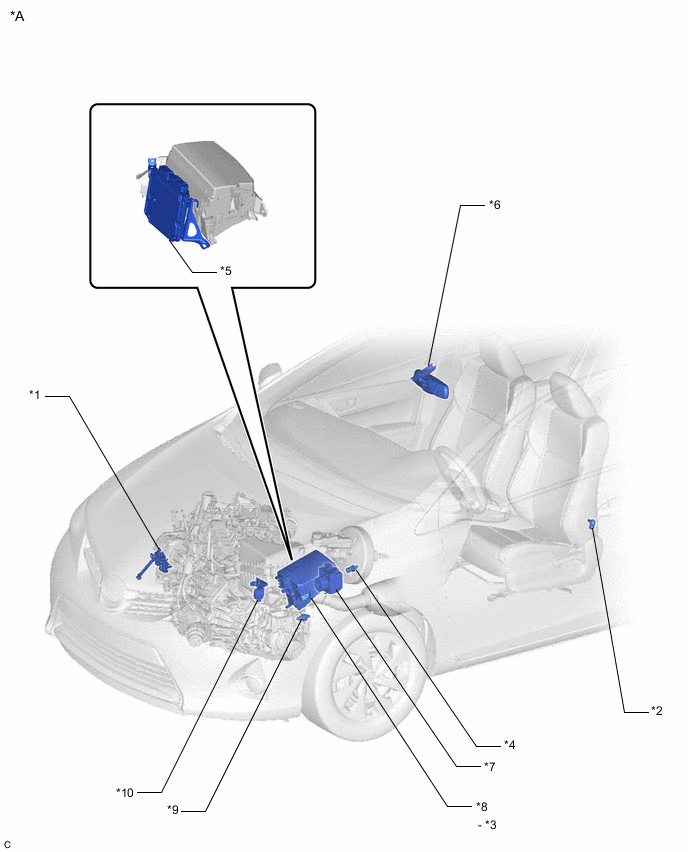

ИЛЛЮСТРАЦИЯ

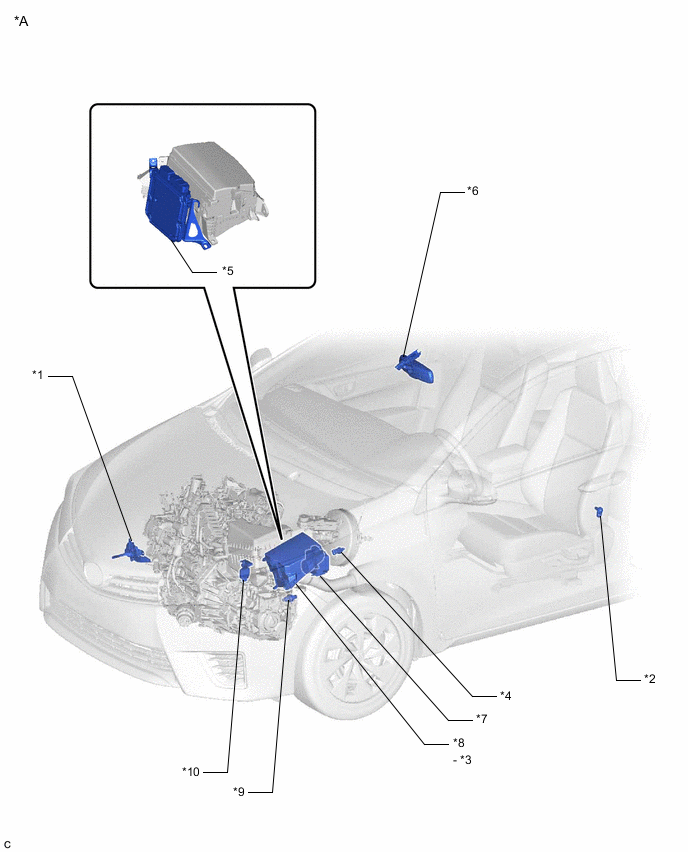

| *A | Для моделей с левосторонним рулевым управлением (с 1ND-TV, кроме моделей с кузовом типа "седан") | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением (с 1ND-TV и кузовом типа "седан") | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |

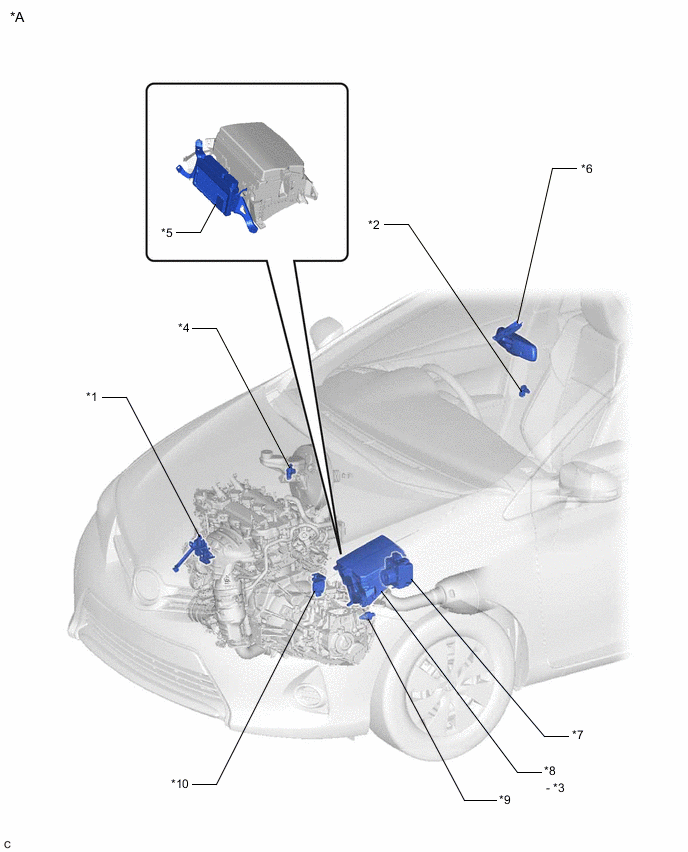

ИЛЛЮСТРАЦИЯ

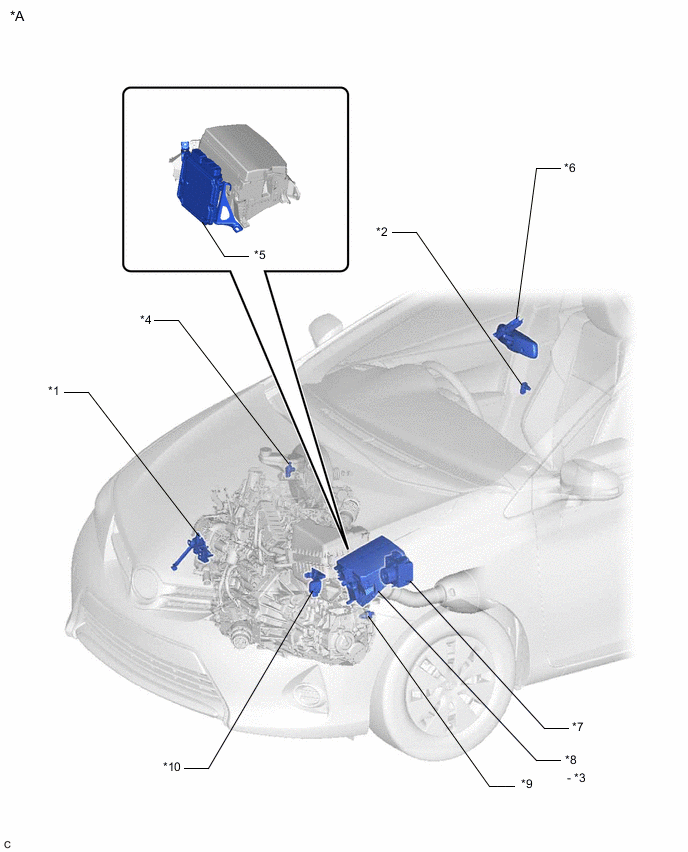

| *A | Для моделей с правосторонним рулевым управлением (с 1ND-TV, кроме моделей с кузовом типа "седан") | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |

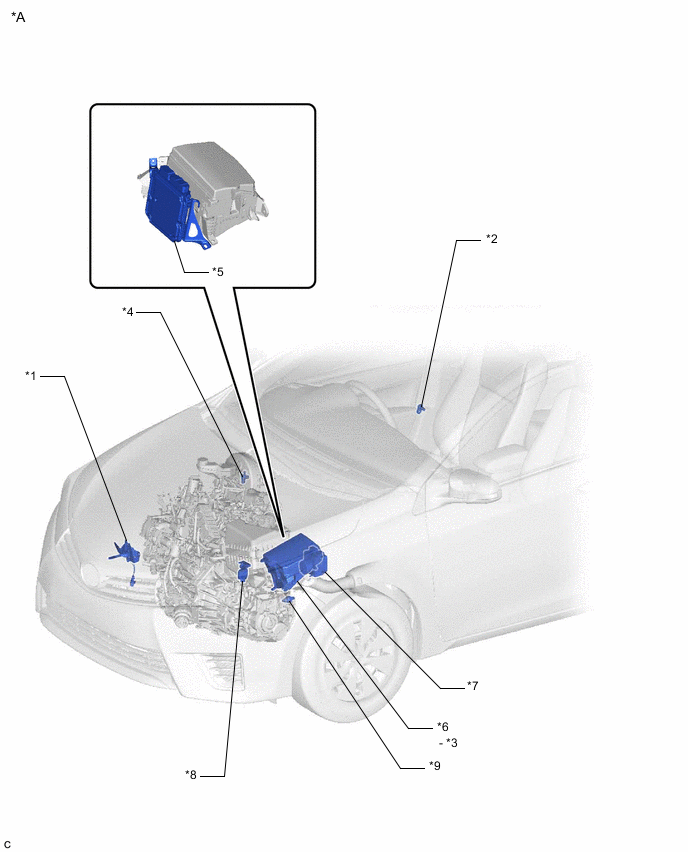

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением (с 1ND-TV и кузовом типа "седан") | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением (1NR-FE) | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением (1NR-FE) | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | РЕЛЕ EFI-MAIN, РЕЛЕ IG2 | *4 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ |
| *5 | ECM | *6 | ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *7 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ
|
| *9 | ДАТЧИК НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | *10 | ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ (ЭБУ ГЕНЕРАТОРА В СБОРЕ) |

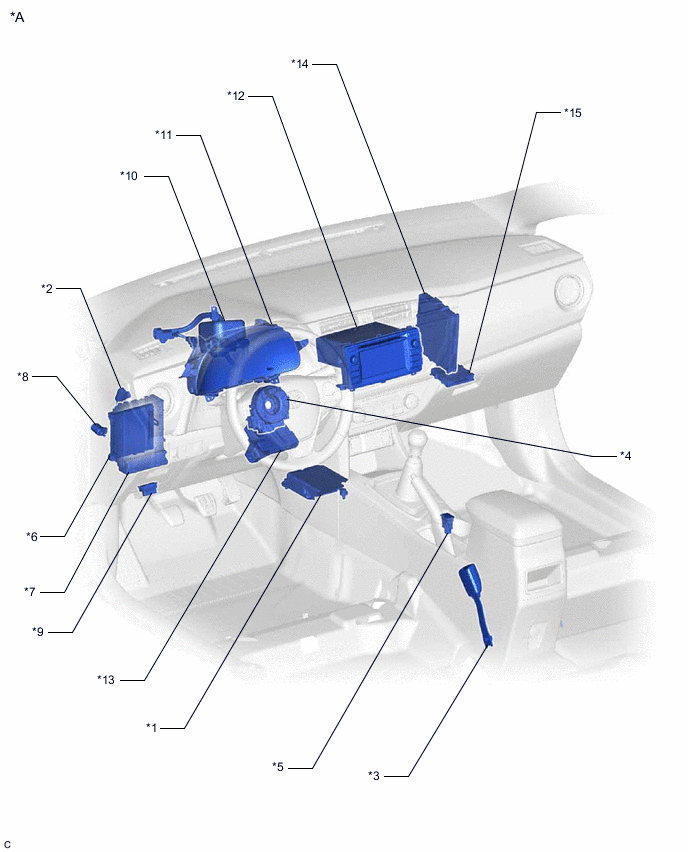

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением (без системы дополнительного подогрева пламенного типа, кроме моделей с кузовом типа "седан") | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) | *6 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*8 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) |
| *9 | DLC3 | *10 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *11 | ЩИТОК ПРИБОРОВ В СБОРЕ | *12 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *13 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) | *14 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
| *15 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA) | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением (с кузовом типа "седан" без системы дополнительного подогрева пламенного типа) | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) | *6 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*8 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) |
| *9 | DLC3 | *10 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *11 | ЩИТОК ПРИБОРОВ В СБОРЕ | *12 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *13 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) | *14 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
| *15 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA) | - | - |

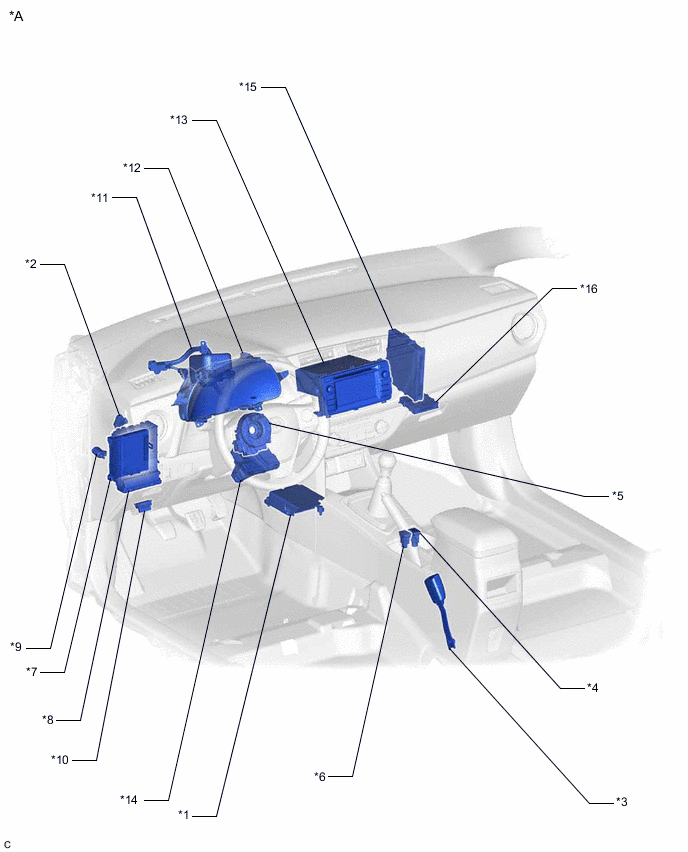

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением (с системой дополнительного подогрева пламенного типа, кроме моделей с кузовом типа "седан") | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ В СБОРЕ |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *9 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) | *10 | DLC3 |
| *11 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *12 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *13 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *14 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) |
| *15 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | *16 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA) |

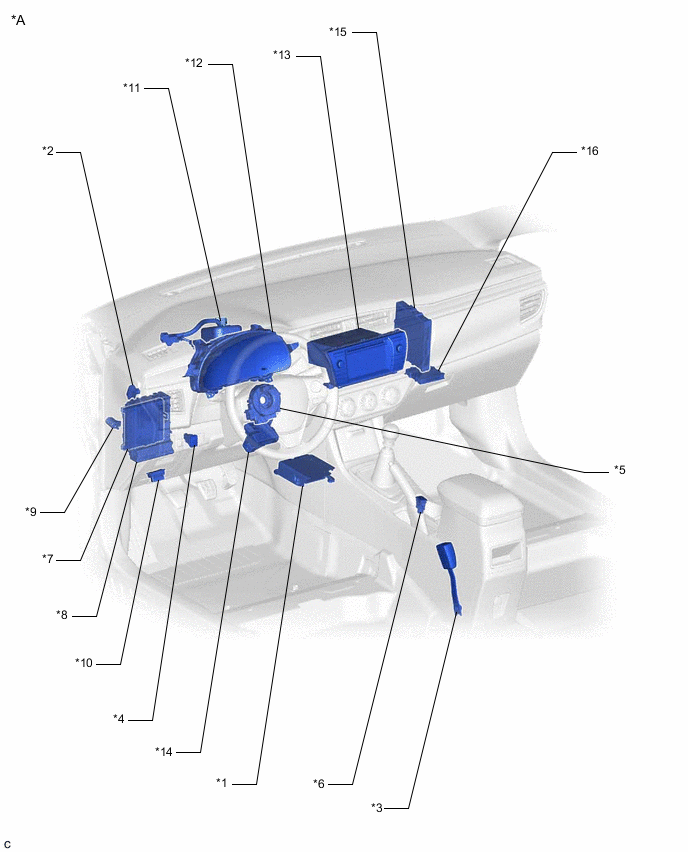

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением (с системой дополнительного подогрева пламенного типа и кузовом типа "седан") | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ В СБОРЕ |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
| *9 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) | *10 | DLC3 |
| *11 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *12 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *13 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *14 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) |
| *15 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | *16 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA) |

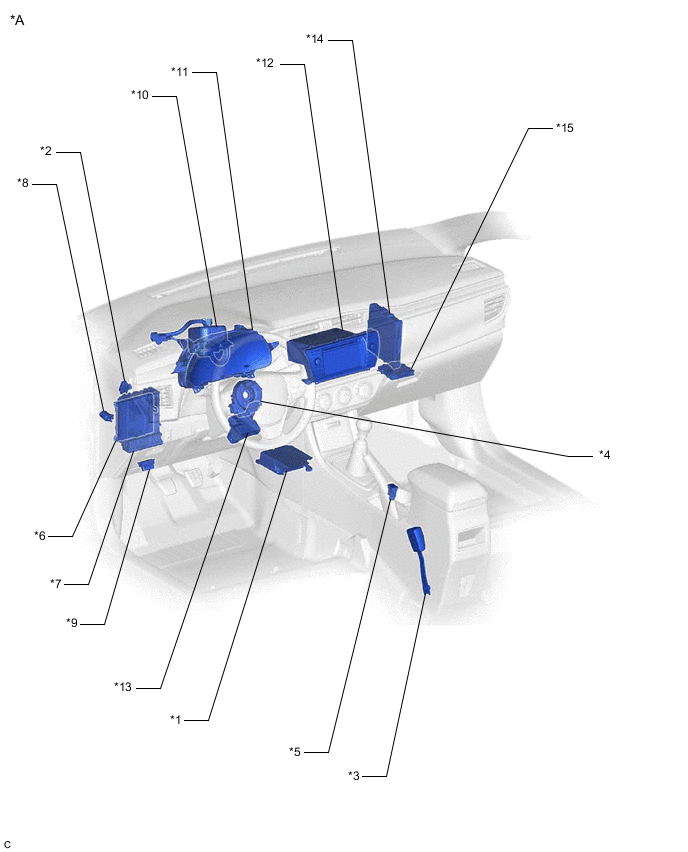

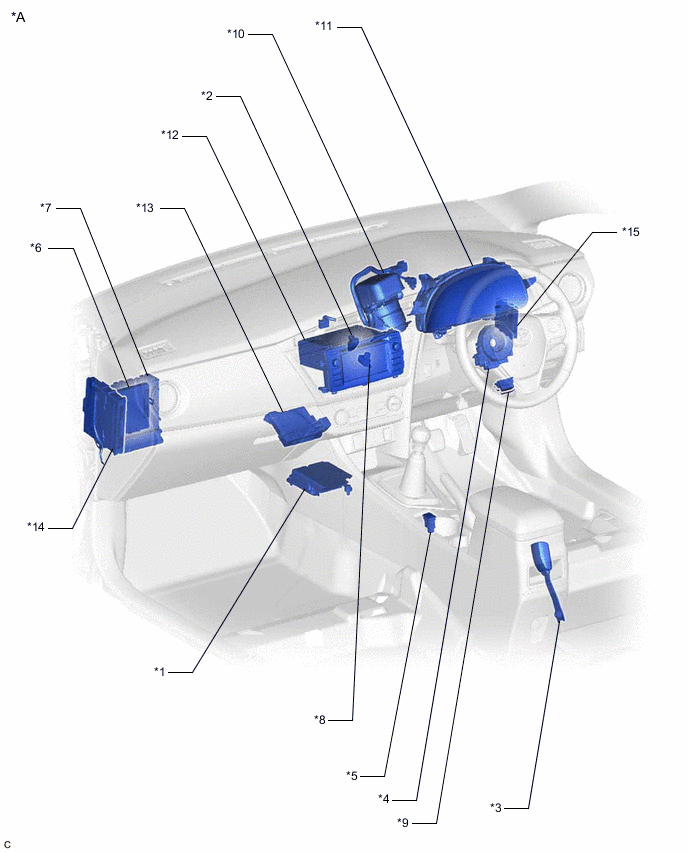

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением (кроме моделей с кузовом типа "седан") | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) | *6 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*8 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) |
| *9 | DLC3 | *10 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *11 | ЩИТОК ПРИБОРОВ В СБОРЕ | *12 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *13 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) | *14 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
| *15 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA) | - | - |

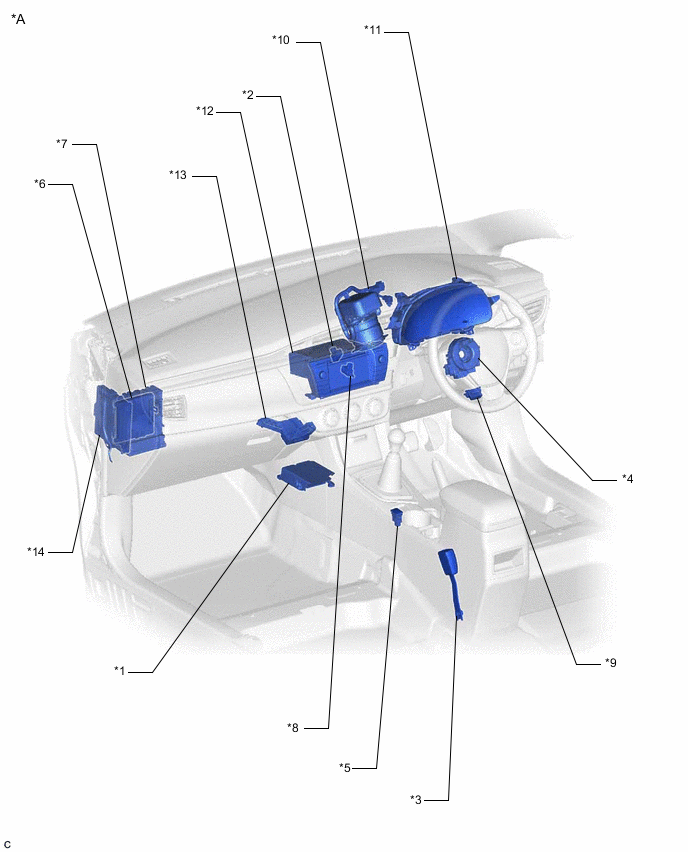

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением (для моделей с кузовом типа "седан") | - | - |
| *1 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (верхний) |
| *3 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ СИСТЕМЫ ЗАПУСКА И ОСТАНОВА (ПЕРЕКЛЮЧАТЕЛЬ ОТМЕНЫ РЕЖИМА ECORUN В СБОРЕ) | *6 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ
|
*8 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (нижний) |
| *9 | DLC3 | *10 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *11 | ЩИТОК ПРИБОРОВ В СБОРЕ | *12 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *13 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с системой кондиционирования) | *14 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |

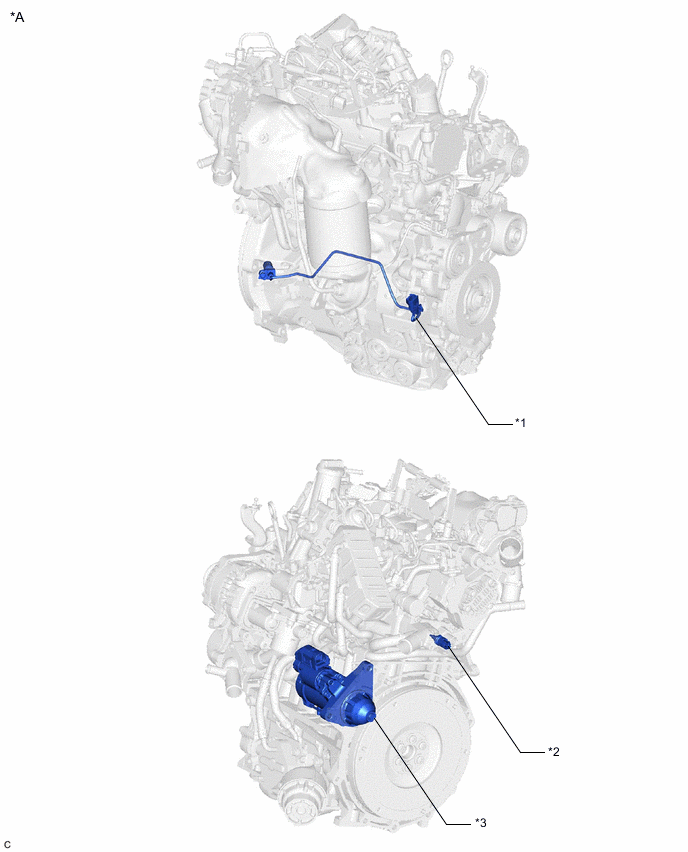

ИЛЛЮСТРАЦИЯ

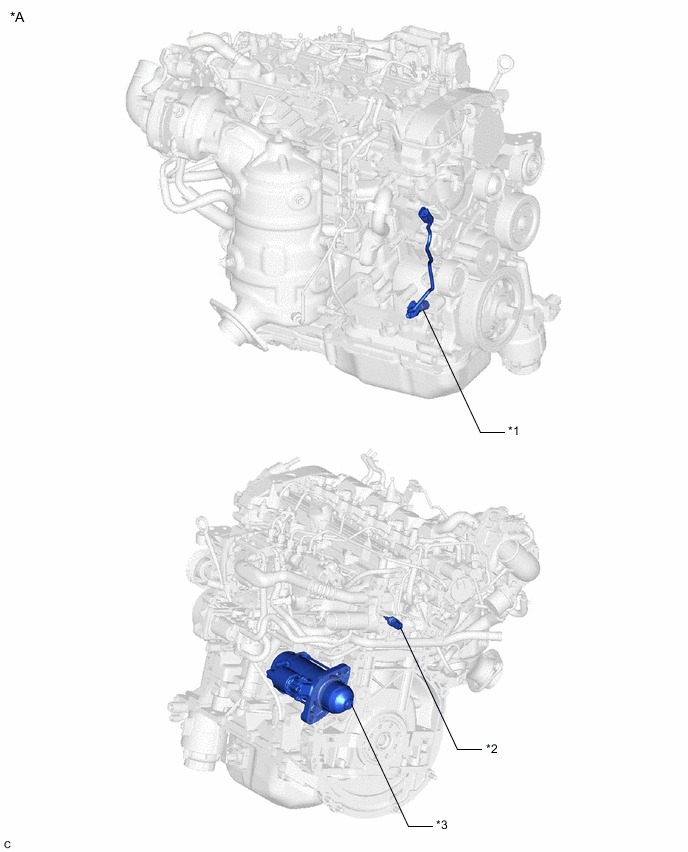

| *A | Для моделей с 1AD-FTV | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
| *3 | СТАРТЕР В СБОРЕ | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1ND-TV | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
| *3 | СТАРТЕР В СБОРЕ | - | - |

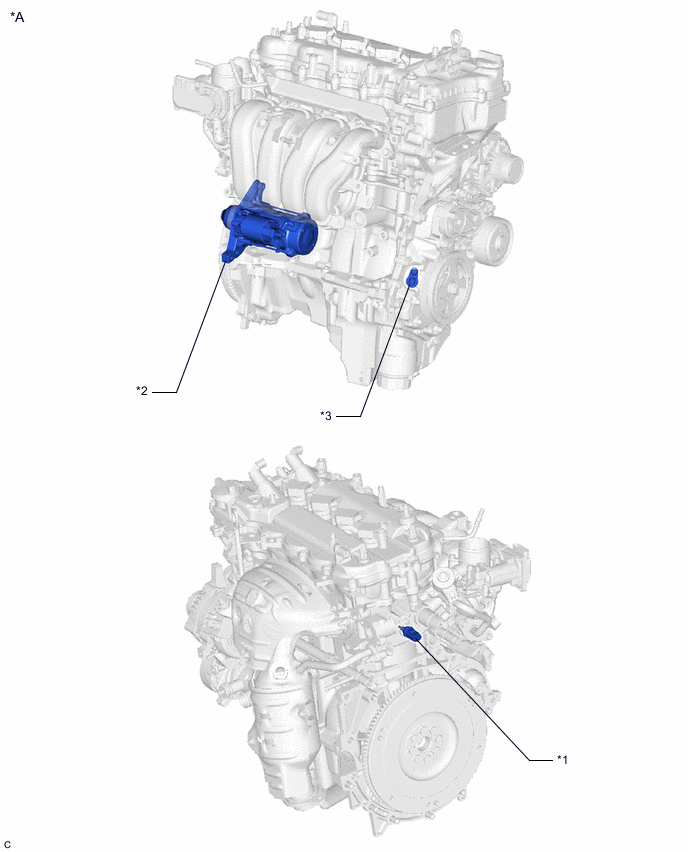

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с 1NR-FE | - | - |
| *1 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | *2 | СТАРТЕР В СБОРЕ |
| *3 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА | - | - |
