СИСТЕМА КРУИЗ-КОНТРОЛЯ (кроме моделей с 1ND-TV, 8NR-FTS) Цепь переключателя муфты

ОПИСАНИЕ

При нажатии педали сцепления переключатель педали сцепления № 2 выдает сигнал на контакт (D) ECM. После поступления сигнала на контакт (D) ECM отключает круиз-контроль.

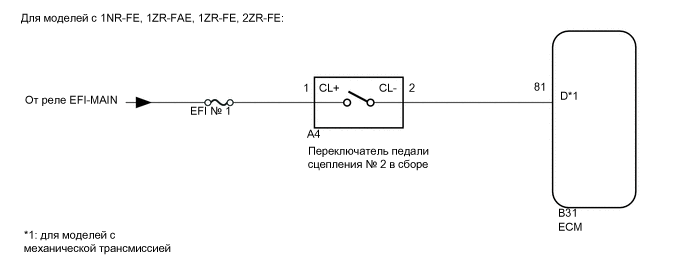

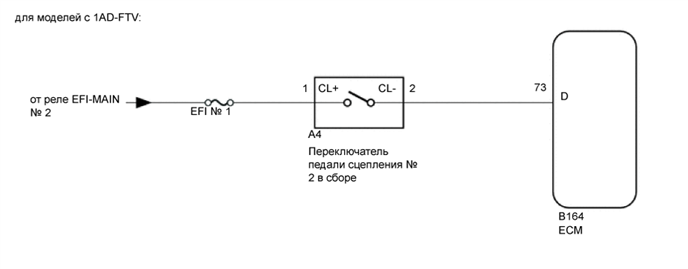

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A012GBXE11
A012GBXE09

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ № 2 В СБОРЕ


    1. Проверьте переключатель педали сцепления № 2 в сборе.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ № 2 Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ № 2 В СБОРЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    1. Отсоедините разъем переключателя педали сцепления № 2.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Номинальное состояние
      A4-1 - масса Зажигание включено 11 - 14 В
      A4-1 - масса Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В

    3. Подсоедините разъем переключателя педали сцепления № 2.

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ № 2 В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ № 2 В СБОРЕ)


    1. Отсоедините разъем переключателя педали сцепления № 2.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)
      для моделей с 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE
      Подключение диагностического прибора Условие Заданные условия
      B31-81 (D) - A4-2 (CL-) Всегда Менее 1 Ом
      Для моделей с 1AD-FTV
      Подключение диагностического прибора Условие Заданные условия
      B164-73 (D) - A4-2 (CL-) Всегда Менее 1 Ом
      Номинальное сопротивление (при проверке на короткое замыкание)
      для моделей с 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE
      Подключение диагностического прибора Условие Заданные условия
      B31-81 (D) или A4-2 (CL-) - масса Всегда 10 кОм или более
      Для моделей с 1AD-FTV
      Подключение диагностического прибора Условие Заданные условия
      B164-73 (D) или A4-2 (CL-) - масса Всегда 10 кОм или более

    4. Подсоедините разъем переключателя педали сцепления № 2.

    5. Подсоедините разъем ECM.

      Результат
      Следующий шаг
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ № 2 - ECM)
