СТАРТЕР УЗЛЫ И ДЕТАЛИ

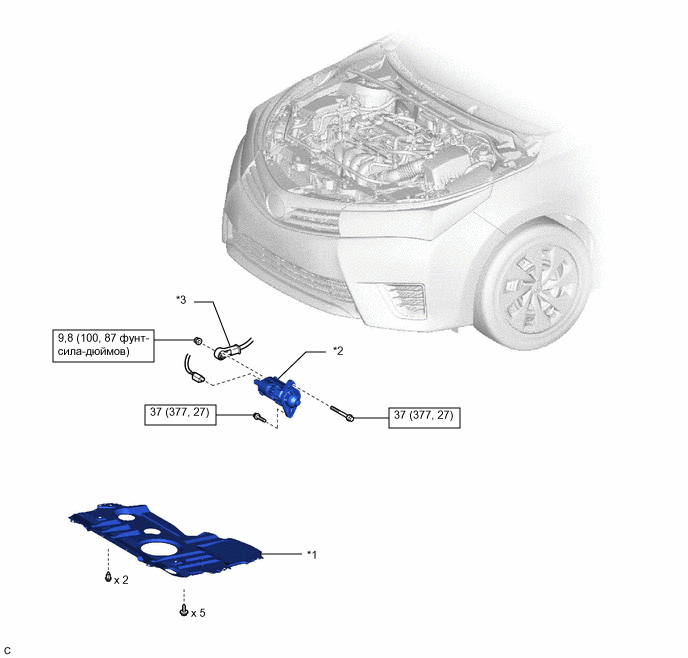

ИЛЛЮСТРАЦИЯ
| *1 | НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 | *2 | СТАРТЕР В СБОРЕ |
| *3 | ЗАГЛУШКА КОНТАКТА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ - ПЛУНЖЕР - ВОЗВРАТНАЯ ПРУЖИНА |
*2 | ВАЛ ОПОРЫ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ |
| *3 | ЯКОРЬ СТАРТЕРА В СБОРЕ | *4 | ЩЕТКОДЕРЖАТЕЛЬ СТАРТЕРА В СБОРЕ |
| *5 | ПУСКОВАЯ МУФТА | *6 | СТАТОР СТАРТЕРА В СБОРЕ |
| *7 | КРЫШКА СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА | *8 | ЗАГЛУШКА КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА |
| *9 | ШАЙБА | *10 | РАЗРЕЗНАЯ ШАЙБА |
| *11 | ШЕСТЕРНИ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ | *12 | ПЛАСТИНА |
| *13 | РЫЧАГ ПРИВОДА | *14 | КОРПУС ПРИВОДА СТАРТЕРА |
| *15 | ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО | *16 | УПОРНОЕ КОЛЬЦО ШЕСТЕРНИ |
| *17 | ОПОРА ПЛАНЕТАРНОЙ ШЕСТЕРНИ | *18 | КРЫШКА КОРПУСА ПРИВОДА СТАРТЕРА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Термостойкая консистентная смазка | - | - |
