СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

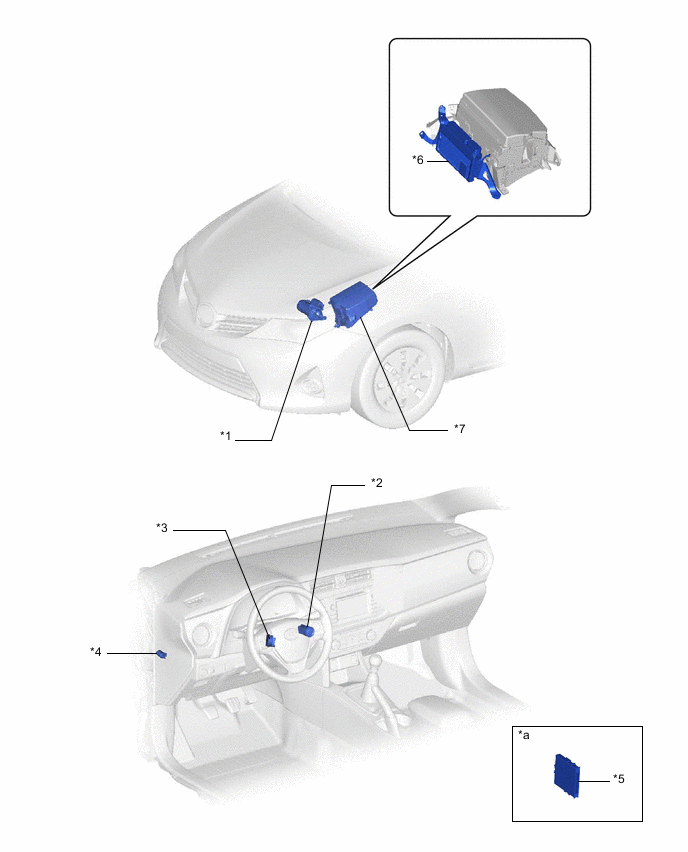

ИЛЛЮСТРАЦИЯ
| *1 | СТАРТЕР В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с интеллектуальной системой посадки и запуска) |
| *3 | ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА В СБОРЕ (для моделей без интеллектуальной системы посадки и запуска) | *4 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *6 | ECM |
| *7 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ ST № 1 |
- | - |
| *a | Установочные положения деталей см. в бюллетене технического обслуживания. | - | - |
