ТОПЛИВНАЯ ФОРСУНКА УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 | *2 | КРЫШКА ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
| *3 | ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА | *4 | КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

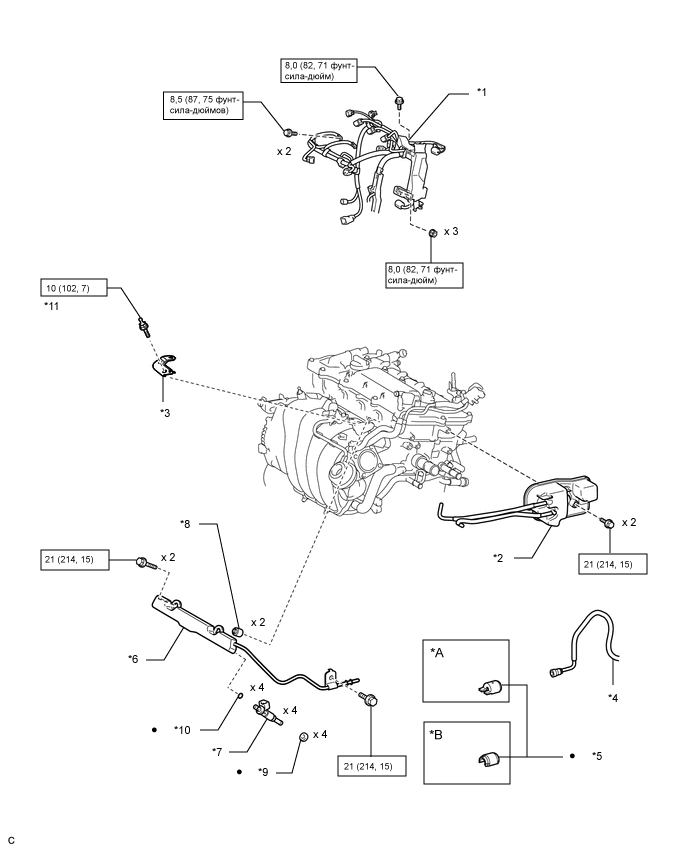

ИЛЛЮСТРАЦИЯ
| *A | Тип A | *B | Тип B |
| *1 | ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ | *2 | ВАКУУМНЫЙ РАСШИРИТЕЛЬНЫЙ БАЧОК |
| *3 | КРОНШТЕЙН ЖГУТА ПРОВОДОВ | *4 | ТОПЛИВОПРОВОД В СБОРЕ |
| *5 | ЗАЖИМ ТОПЛИВОПРОВОДА № 2 | *6 | ТОПЛИВНАЯ РАМПА В СБОРЕ |
| *7 | ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ | *8 | РАСПОРНАЯ ВТУЛКА ТОПЛИВНОЙ РАМПЫ № 1 |
| *9 | ВИБРОИЗОЛЯТОР ФОРСУНКИ | *10 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ |
| *11 | СОЕДИНЕНИЕ КРЫШКИ ДВИГАТЕЛЯ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
