ДВИГАТЕЛЬ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Двигатель в сборе с трансмиссией в блоке с главной передачей имеет большую массу. Во избежание внезапного падения подъемника двигателя обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесь Click here

  2. ВОССТАНОВИТЕ ХЛАДАГЕНТ СИСТЕМЫ ОХЛАЖДЕНИЯ (при использовании хладагента HFC-134a(R134a))

    Нажмите здесь Click here

  3. РЕГЕНЕРИРУЙТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с HFO-1234yf(R1234yf))

    Нажмите здесь Click here

  4. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

    Нажмите здесь Click here

  5. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  6. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  7. СНИМИТЕ ПЕРЕДНИЕ КОЛЕСА

  8. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА


    1. Выверните 4 винта, 8 болтов и снимите передний нижний поглотитель энергии удара.

  9. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1


    1. Освободите 2 фиксатора, выверните 5 болтов и снимите защиту картера двигателя № 1.

  10. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2


    1. Освободите 5 фиксаторов и снимите защиту картера двигателя № 2.

  11. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


    1. Снимите 5 фиксаторов и снимите левую заднюю защиту картера двигателя.

  12. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


    1. Снимите 5 фиксаторов и снимите правую заднюю защиту картера двигателя.

  13. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесь Click here

  14. СЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесь Click here

  15. СЛЕЙТЕ ЖИДКОСТЬ БЕССТУПЕНЧАТОЙ ТРАНСМИССИИ

    Нажмите здесь Click here

  16. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    1. B00442FC01
      B0043VS Сначала освободите 2 задних фиксатора.
      B0042CO После этого освободите 2 передних фиксатора.

      Поднимите заднюю часть крышки головки блока цилиндров № 2 и освободите 2 задних фиксатора. Поднимите переднюю часть крышки головки блока цилиндров № 2, чтобы освободить 2 передних фиксатора, и снимите крышку головки блока цилиндров в сборе.

      Note

      Попытка одновременно освободить передние и задние фиксаторы может привести к повреждению крышки головки блока цилиндров № 2.

  17. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесь Click here

  18. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. Снимите фильтрующий элемент воздушного фильтра в сборе на корпус воздушного фильтра.

    2. B0041NB

      Отсоедините зажим жгута проводов двигателя от корпуса воздушного фильтра.

    3. Выверните 3 болта и снимите корпус воздушного фильтра в сборе.

  19. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    B0042QH

    1. Ослабьте гайку и отсоедините провод от положительного (+) вывода аккумуляторной батареи.

    2. Выверните болт и ослабьте гайку.

    3. Снимите прижимную планку аккумуляторной батареи в сборе и аккумуляторную батарею.

    4. Снимите лоток аккумуляторной батареи с площадки аккумуляторной батареи в сборе.

  20. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ


    1. B00423S

      Отсоедините 2 зажима жгута проводов от площадки аккумуляторной батареи в сборе.

    2. B0041ZR

      Выверните 2 болта.

    3. Отсоедините трубку радиатора от площадки аккумуляторной батареи в сборе.

    4. B00420U

      Выверните 4 болта и снимите площадку аккумуляторной батареи.

  21. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1


    1. B0044C9

      Отсоедините шланг пробки сапуна от зажима.

    2. B0044M5

      Сдвиньте фиксатор и отсоедините патрубок радиатора № 1 от головки блока цилиндров.

  22. ОТСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2


    1. B00443O

      Сдвиньте фиксатор и отсоедините шланг радиатора № 2 от впускного патрубка охлаждающей жидкости.

  23. ОТСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    1. B0041YE

      Отверните гайку и отсоедините трос механизма переключения передач в сборе от рычага приводного вала.

    2. Снимите фиксатор и отсоедините трос механизма переключения передач в сборе от кронштейна троса.

    3. B0043UA

      Выверните болт и отсоедините трос механизма переключения передач в сборе от изолятора задней опоры двигателя.

  24. ОТСОЕДНИТЕ ПИТАЮЩИЙ ШЛАНГ ПАРОВ ТОПЛИВА № 1


    1. B0043O1

      Сдвиньте фиксатор и отсоедините питающий шланг паров топлива № 1 от электровакуумного клапана.

  25. ОТСОЕДИНИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ВАКУУМНЫМ ТРУБОПРОВОДОМ


    1. B00425L

      Сдвиньте фиксатор и отсоедините шланг между штуцером и вакуумной трубкой от воздушного патрубка.

  26. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ


    1. B00429T

      Сдвиньте фиксатор и отсоедините выходной патрубок отопителя от кондиционера в сборе.

    2. Сдвиньте фиксатор и отсоедините выходной патрубок отопителя от перепускного патрубка охлаждающей жидкости № 1.

  27. ОТСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ


    1. B0043G8

      Сдвиньте фиксатор и отсоедините впускной патрубок отопителя от кондиционера в сборе.

  28. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ


    1. B00422M

      Освободите захват и отсоедините хомут топливопровода № 1.

    2. B0042W6

      Сожмите фиксатор, как показано на рисунке, а затем вытяните разъем топливопровода из топливопровода.

      Note


      • Перед выполнением этой операции очистите разъем топливопровода от грязи и посторонних частиц.

      • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

      • Выполняйте данные работы вручную. Не применяйте инструменты.

      • Не изгибайте, не перегибайте и не перекручивайте нейлоновые трубки.

      • Обеспечьте защиту отсоединенной детали, поместив ее в полиэтиленовый пакет после отсоединения топливопровода.

      • Если разъем не снимается с топливопровода, подвигайте соединение вперед-назад, чтобы высвободить его.

  29. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

    Нажмите здесь Click here

  30. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

    Нажмите здесь Click here

  31. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  32. ОТСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  33. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ

    Нажмите здесь Click here

  34. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. B0044ML

      Оттяните рычаг и отсоедините разъем ECM.

    2. Отсоедините зажим жгута проводов.

    3. Снимите крышку блока реле № 1 моторного отсека с блока реле и распределительного блока моторного отсека в сборе.

    4. B00441E

      Отверните 2 гайки от блока реле и распределительного блока моторного отсека.

    5. Отсоедините 3 разъема, 2 захвата и жгут проводов от распределительного блока и блока реле моторного отсека в сборе.

    6. B0042Q9

      Выверните болт и отсоедините зажим и жгут электропроводки двигателя № 3 от бесступенчатой трансмиссии.

  35. ЗАКРЕПИТЕ РУЛЕВОЕ КОЛЕСО

    Нажмите здесь Click here

  36. СНИМИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесь Click here

  37. СНИМИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  38. СНИМИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1

    Нажмите здесь Click here

  39. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: передний и задний каталитические нейтрализаторы)

    Нажмите здесь Click here

  40. СНИМИТЕ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесь Click here

  41. СНИМИТЕ НИЖНЮЮ КРЫШКУ КАРТЕРА МАХОВИКА


    1. B0044NP

      Снимите нижнюю крышку картера маховика.

  42. СНИМИТЕ УСТАНОВОЧНЫЙ БОЛТ ГИДРОТРАНСФОРМАТОРА И ВЕДУЩЕГО ДИСКА

    Нажмите здесь Click here

  43. СНИМИТЕ НИЖНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ (для моделей с усилением)

    Нажмите здесь Click here

  44. СНИМИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  45. СНИМИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Выполните такую же процедуру, что и для левой стороны.

  46. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  47. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Выполните такую же процедуру, что и для левой стороны.

  48. СНИМИТЕ ПОПЕРЕЧИНУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

    Нажмите здесь Click here

  49. СНИМИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ


    1. Установите подъемник двигателя.

      Note


      • Установите приспособление для регулировки высоты подвески и приспособление для подъемника платформенного типа на двигатель с трансмиссией в блоке с главной передачей.

      • Не следует устанавливать приспособления для регулировки высоты подвески и приспособление для подъемника на переднюю поперечину.

      • Не следует проводить какие-либо работы, пока двигатель в сборе с трансмиссией находится в подвешенном состоянии, поскольку это может привести к падению двигателя в сборе с трансмиссией с нанесением травмы. Вместе с тем двигатель с трансмиссией в сборе приходится подвешивать при его установке на стенд или снятии с него.

    2. B0042CI

      Выверните 2 болта, чтобы отсоединить переднюю подушку опоры двигателя от поперечины передней подвески.

    3. B0041TF

      Выверните 4 болта и снимите переднюю поперечину в сборе.

    4. B00451B

      Выверните болт, отверните 2 гайки и отсоедините правую подушку опоры двигателя.

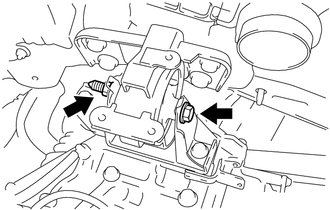

    5. B0044DU

      Выверните стяжной болт, отверните гайку и снимите левую подушку опоры двигателя.

      Tech Tips

      При выворачивании стяжного болта удерживайте гайку, не давая ей вращаться.

    6. Осторожно снимите двигатель с трансмиссией с автомобиля.

      Note

      Убедитесь в том, что перемещению двигателя с трансмиссией в блоке с главной передачей не мешают провода и шланги.

  50. СНИМИТЕ ПОДУШКУ ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена передней подушки опоры двигателя.


    1. B0043SR

      Выверните стяжной болт, отверните гайку и снимите переднюю подушку опоры двигателя.

      Tech Tips

      При выворачивании стяжного болта удерживайте гайку, не давая ей вращаться.

  51. СНИМИТЕ ПОДУШКУ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена задней подушки опоры двигателя.

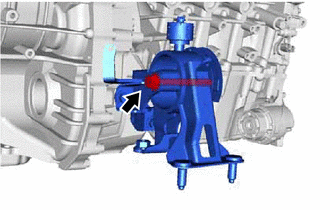

    1. B0041Q0

      Выверните стяжной болт и снимите подушку задней опоры двигателя.

  52. СНИМИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена левой подушки опоры двигателя.

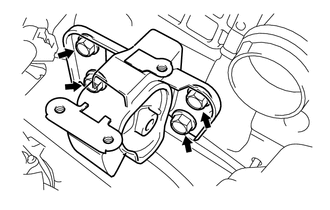

    1. B0044TN

      Выверните 4 болта и снимите левую подушку опоры двигателя.

  53. СНИМИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена правой подушки опоры двигателя.


    1. B00450C

      Выверните 2 болта и снимите расширительный бачок системы охлаждения.

    2. B0043DN

      Выверните болт и снимите кронштейн зажима трубки радиатора с правой подушки опоры двигателя в сборе.

    3. Отсоедините зажим трубки радиатора от правой подушки опоры двигателя в сборе.

    4. Выверните 3 болта и снимите правую подушку опоры двигателя в сборе.

  54. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

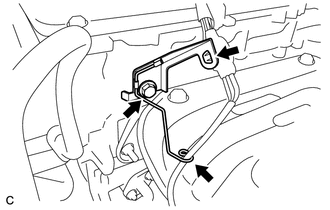

    B0042LX

    1. Отсоедините зажим и жгут проводов.

    2. Выверните болт и снимите кронштейн зажима жгута проводов.

  55. УСТАНОВИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ


    1. B004359C01
      *1 Крюк для вывешивания двигателя № 1 (каталожный номер 12281-37021)
      *2 Крюк для вывешивания двигателя № 2 (каталожный номер 12282-37011)
      *3 Болт (Деталь № 91552-81050)

      Закрепите крюк для вывешивания двигателя № 1 и крюк для вывешивания двигателя № 2 с помощью 2 болтов.

      Torque:
      43 Н*м  { 438 кгс*см, 32 фунт-сила-фута }
    2. С помощью стропов для подъема двигателя и тали подвесьте двигатель в сборе с трансмиссией.

  56. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5


    1. B004484

      Сдвиньте фиксатор и отсоедините перепускной шланг охлаждающей жидкости № 1 от перепускного патрубка охлаждающей жидкости № 5.

  57. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ


    1. Отсоедините жгут электропроводки двигателя от двигателя с трансмиссией в блоке с главной передачей.

  58. СНИМИТЕ БОКОВУЮ КРЫШКУ КАРТЕРА МАХОВИКА


    1. B0042P3C04
      *a Выступ
      *b Захват

      Снимите боковую крышку картера маховика с картера с ребрами жесткости.

  59. СНИМИТЕ СТАРТЕР В СБОРЕ

    Нажмите здесь Click here

  60. СНИМИТЕ БЕССТУПЕНЧАТУЮ ТРАНСМИССИЮ В СБОРЕ

    Нажмите здесь Click here

  61. СНИМИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ

    Нажмите здесь Click here

  62. ЗАКРЕПИТЕ ДВИГАТЕЛЬ НА СТЕНДЕ ДЛЯ ДВИГАТЕЛЯ


    1. Закрепите двигатель на стенде для двигателя.

      Note


      • Тщательно отрегулируйте угол подъемного устройства, чтобы предотвратить деформацию или повреждение двигателя в сборе или крюков для вывешивания двигателя.

      • Обслуживание двигателя в сборе в подвешенном состоянии опасно. Это допускается только про установке двигателя в сборе на стенд или снятии его со стенда.

  63. СНИМИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ


    1. Выверните 2 болта и снимите крюк для вывешивания двигателя № 1 и крюк для вывешивания двигателя № 2.
