ПЕРЕДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для моделей с цельной защитой картера)

    Нажмите здесь Click here

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для моделей с с наполовину закрытой конструкцией)

    Нажмите здесь Click here

  4. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для защиты металлического типа)

    Нажмите здесь Click here

  5. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    Нажмите здесь Click here

  6. СНИМИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  7. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

    Нажмите здесь Click here

  8. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

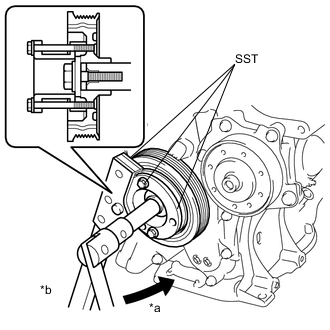

    1. B0044Z8C02
      *a Поверните
      *b Удерживайте

      С помощью SST зафиксируйте шкив коленчатого вала на месте и ослабьте болт шкива.

      для болта с длиной резьбы 86 мм (3,39 дюйма):

      SST
      09213-58014   ( 91551-80840 )
      09330-00021

      для болта с длиной резьбы 64 мм (2,52 дюйма):

      SST
      09213-54015

      Tech Tips

      Болт для установки специального инструмента SST (приспособления для блокировки шкива коленчатого вала) при расстоянии между болтами 64 мм (2,52 дюйма): номер детали 91551-00850 (кол-во: 2 шт.).

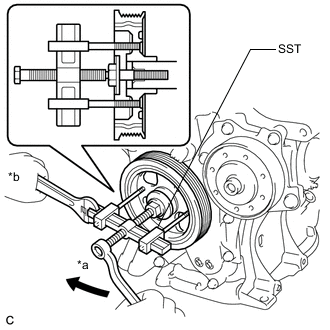

    2. B00445AC03
      *a Поверните
      *b Удерживайте

      С помощью SST выверните болт шкива и снимите шкив коленчатого вала.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05021 )

      Tech Tips

      Если необходимо, выверните болт шкива коленчатого вала и снимите шкив коленчатого вала с помощью SST.

  9. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    1. Ножом обрежьте кромку сальника крышки цепного привода газораспределительного механизма.

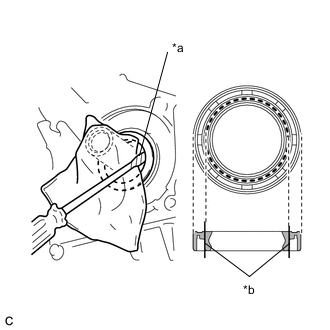

    2. B0041WHC01
      *a Защитная клейкая лента
      *b Место среза

      Используя отвертку с обернутым изолентой концом, извлеките сальник крышки цепного привода газораспределительного механизма.

      Note

      После снятия проверьте коленчатый вал и крышку цепного привода газораспределительного механизма на наличие повреждений. Если он поврежден, отшлифуйте поверхность наждачной бумагой с шероховатостью 400.
