ДВИГАТЕЛЬ В СБОРЕ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае снятия механической трансмиссии в блоке с главной передачей необходимо использовать новый рабочий цилиндр сцепления с подшипником и новые установочные болты. После снятия механической трансмиссии в блоке с главной передачей сжатый рабочий цилиндр сцепления с подшипником получает возможность вернуться в первоначальное положение, и грязь из подвижной части может вызвать повреждение уплотнения рабочего цилиндра сцепления с подшипником и, как следствие, утечку жидкости для сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ

    Нажмите здесь Click here

  2. СНИМИТЕ ДВИГАТЕЛЬ СО СТЕНДА


    1. С помощью тали и стропов для подъема двигателя зафиксируйте двигатель в сборе.

      Note


      • Тщательно отрегулируйте угол подъемного устройства, чтобы предотвратить деформацию или повреждение двигателя в сборе или крюков для вывешивания двигателя.

      • Обслуживание двигателя в сборе в подвешенном состоянии опасно. Это допускается только про установке двигателя в сборе на стенд или снятии его со стенда.

    2. Снимите двигатель со стенда.

  3. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ


    1. Подсоедините все зажимы и разъемы, и установите жгут электропроводки двигателя на двигатель в сборе.

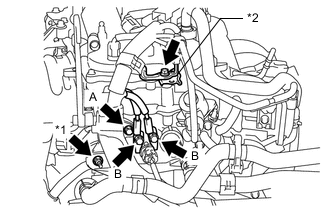

    2. A01M1LRC01
      *1 Гайка
      *2 Кронштейн жгута проводов

      Установите 3 болта и гайку на головку блока цилиндров в сборе.

      Torque:
      болт A и гайка
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }
      Болт B
      8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

    3. Установите кронштейн жгута проводов на крышку головки блока цилиндров в сборе и закрепите болтом.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    4. Заверните 2 гайки на крышке головки блока цилиндров в сборе.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  4. ПРОВЕРЬТЕ МУФТУ СВОБОДНОГО ХОДА В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  5. УСТАНОВИТЕ ВНУТРЕННИЙ САЛЬНИК (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  6. УСТАНОВИТЕ КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  7. ПРОВЕРЬТЕ КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  8. УСТАНОВИТЕ МУФТУ СВОБОДНОГО ХОДА В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  9. УСТАНОВИТЕ МАХОВИК В СБОРЕ

    Нажмите здесь Click here

  10. УСТАНОВИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  11. УСТАНОВИТЕ КОЖУХ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  12. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ КОЖУХ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  13. УСТАНОВИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ С ПОДШИПНИКОМ В СБОРЕ

    Нажмите здесь Click here

  14. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР МЕХАНИЗМА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  15. ПРОВЕРЬТЕ ТРУБОПРОВОД ПРИВОДА СЦЕПЛЕНИЯ

    Нажмите здесь Click here

  16. УСТАНОВИТЕ ПРОКАЧНОЙ ШТУЦЕР МЕХАНИЗМА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  17. УСТАНОВИТЕ ТРУБКУ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ ПРОКАЧНОГО ШТУЦЕРА

    Нажмите здесь Click here

  18. УСТАНОВИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

    Нажмите здесь Click here

  19. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  20. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для моделей без системы запуска и останова)

    Нажмите здесь Click here

  21. УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  22. УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей без системы запуска и останова)

    Нажмите здесь Click here

  23. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ (для моделей с силой тока 80 A)

    Нажмите здесь Click here

  24. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ (для моделей с силой тока 100 A)

    Нажмите здесь Click here

  25. УСТАНОВИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  26. УСТАНОВИТЕ БОКОВУЮ КРЫШУ КАРТЕРА МАХОВИКА (для моделей с системой запуска и останова)

    Нажмите здесь Click here

  27. УСТАНОВИТЕ БОКОВУЮ КРЫШУ КАРТЕРА МАХОВИКА (для моделей без системы запуска и останова)

    Нажмите здесь Click here

  28. УСТАНОВИТЕ ЛЕВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена левой подушки опоры двигателя.


    1. Установите левую подушку опоры двигателя и закрепите ее 4 болтами.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

  29. УСТАНОВИТЕ ПРАВУЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    Tech Tips

    Данную процедуру необходимо выполнять только в том случае, если требуется замена правой подушки опоры двигателя.


    1. Установите правую подушку опоры двигателя и закрепите ее 3 болтами.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

    2. Подсоедините зажим трубки радиатора к правой подушке опоры двигателя.

    3. Установите кронштейн зажима трубки радиатора на правую подушку опоры двигателя и закрепите болтом.

      Torque:
      9,8 Н*м  { 100 кгс*см, 87 фунт-сила-дюймов }

    4. Подсоедините расширительный бачок радиатора с помощью 2 болтов.

      Torque:
      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

  30. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ


    1. Временно установите подушку задней опоры двигателя на кронштейн задней опоры двигателя и закрепите ее стяжным болтом.

  31. ВРЕМЕННО ЗАКРЕПИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ


    1. Временно закрепите подушку передней опоры двигателя на кронштейне передней опоры двигателя стяжным болтом и гайкой.

  32. УСТАНОВИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ


    1. Поместите двигатель с трансмиссией в сборе на подъемник двигателя.

      Note

      Установите приспособление для регулировки высоты подвески и приспособление для подъемника платформенного типа на двигатель с трансмиссией в блоке с главной передачей.

    2. Выверните 2 болта и снимите крюк для вывешивания двигателя № 1 и крюк для вывешивания двигателя № 2.

    3. С помощью подъемника двигателя поднимите двигатель в сборе с трансмиссией в положение, позволяющее установить правую и левую подушки опоры двигателя.

      CAUTION:

      Не поднимайте двигатель выше, чем требуется. Если поднять двигатель слишком высоко, он может потянуть за собой автомобиль.

      Note


      • Убедитесь в том, что перемещению двигателя с трансмиссией в блоке с главной передачей не мешают провода и шланги.

      • Поднимая двигатель с трансмиссией в сборе, снятый с автомобиля, не допускайте его касания кузова автомобиля.

    4. Установите левую подушку опоры двигателя и закрепите ее болтом и гайкой.

      Torque:
      56 Н*м  { 571 кгс*см, 41 фунт-сила-фут }

      Tech Tips

      При затягивании стяжного болта удерживайте гайку, не давая ей вращаться.

    5. Установите правую подушку опоры двигателя и закрепите ее болтом и 2 гайками.

      Torque:
      52 Н*м  { 530 кгс*см, 38 фунт-сила-футов }

    6. Установите переднюю поперечину в сборе и закрепите ее 4 болтами.

      Torque:
      99 Н*м  { 1010 кгс*см, 73 фунт-сила-фута }

    7. Подсоедините переднюю подушку опоры двигателя к передней поперечине в сборе и закрепите 2 болтами.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

  33. ПОДСОЕДИНИТЕ ШЛАНГ ПРИВОДА СЦЕПЛЕНИЯ № 1


    1. Установите новый фиксатор, чтобы подсоединить шланг привода сцепления № 1 к кронштейну гибкого шланга.

    2. С помощью разрезной головки 10 мм подсоедините шланг привода сцепления № 1 к трубке выключения сцепления прокачного штуцера.

      Torque:
      15,2Н*м  { 155 кгс*см, 11 фунт-сила-футов }

      Note

      Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки.

      Нажмите здесь Click here

  34. УСТАНОВИТЕ ПОПЕРЕЧИНУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

    Нажмите здесь Click here

  35. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  36. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Выполните такую же процедуру, что и для левой стороны.

  37. УСТАНОВИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  38. УСТАНОВИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  39. УСТАНОВИТЕ НИЖНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ (для моделей с усилением)

    Нажмите здесь Click here

  40. ПОЛНОСТЬЮ ЗАТЯНИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ


    1. Установите заднюю подушку опоры двигателя на кронштейн опоры двигателя и закрепите ее стяжным болтом.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

  41. ПОЛНОСТЬЮ ЗАТЯНИТЕ КРЕПЛЕНИЕ ПОДУШКИ ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ


    1. Закрепите переднюю подушку опоры двигателя болтом и гайкой.

      Torque:
      85 Н*м  { 867 кгс*см, 63 фунт-сила-фута }

      Tech Tips

      При затягивании стяжного болта удерживайте гайку, не давая ей вращаться.

  42. УСТАНОВИТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    Нажмите здесь Click here

  43. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

    Нажмите здесь Click here

  44. УСТАНОВИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1

    Нажмите здесь Click here

  45. ПОДСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  46. УСТАНОВИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесь Click here

  47. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. Подсоедините жгут электропроводки двигателя № 3 к механической трансмиссии в сборе и закрепите его болтом.

      Torque:
      12,5 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

    2. Подсоедините 2 зажима жгута проводов к площадке аккумуляторной батареи.

    3. Подсоедините 3 разъема жгута проводов и жгут проводов к распределительному блоку моторного отсека и введите в зацепление 2 захвата.

    4. Вверните 2 гайки в блок реле и распределительный блок моторного отсека.

      Torque:
      8,5 Н*м  { 87 кгс*см, 75 фунт-сила-дюймов }

    5. Установите крышку блока реле № 1 на блок реле и распределительный блок моторного отсека.

    6. Присоедините зажим жгута проводов.

    7. Подсоедините разъем ECM и опустите рычаг.

  48. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

    Нажмите здесь Click here

  49. ПОДСОЕДИНИТЕ ТОПЛИВОПРОВОД В СБОРЕ

    Нажмите здесь Click here

  50. ПОДСОЕДИНИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  51. ПОДСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  52. ПОДСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК A ОТОПИТЕЛЯ


    1. Подсоедините входной патрубок A отопителя к головке блока цилиндров и надвиньте фиксатор, чтобы закрепить его.

    2. Подсоедините шланговый зажим.

  53. ПОДСОЕДИНИТЕ ВЫПУСКНОЙ ПАТРУБОК A ОТОПИТЕЛЯ


    1. Подсоедините выходной патрубок отопителя A к перепускному патрубку охлаждающей жидкости № 1 и надвиньте хомут, чтобы закрепить его.

    2. Подсоедините 2 зажима шланга.

  54. ПОДСОЕДИНИТЕ ТРУБОПРОВОД МЕЖДУ ШТУЦЕРОМ И РАЗЪЕМОМ (для моделей с левосторонним рулевым управлением)


    1. Подсоедините шланг между штуцером и соединителем к впускному коллектору и надвиньте фиксатор, чтобы закрепить его.

  55. ПРОВЕРЬТЕ ШЛАНГ МЕЖДУ УСИЛИТЕЛЕМ ТОРМОЗНОЙ СИСТЕМЫ И ОБРАТНЫМ КЛАПАНОМ (для моделей с правосторонним рулевым управлением)


    1. Подсоедините шланг между обратным клапаном и усилителем тормозной системы к впускному коллектору и надвиньте фиксатор, чтобы закрепить его.

  56. УСТАНОВИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    1. Закрепите кронштейн троса механизма переключения передач на кронштейне опоры двигателя болтом.

      Torque:
      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

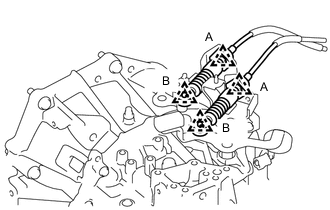

    2. A01M02CN07

      Установите 2 троса механизма переключения передач на кронштейн троса механизма переключения передач и закрепите их 2 новыми фиксаторами (A).

    3. Установите 2 троса механизма переключения передач на механическую трансмиссию и закрепите их 2 фиксаторами (B).

    4. Подсоедините фиксатор и зажим, и закрепите жгут проводов гайкой.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  57. ПОДСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2


    1. Подсоедините патрубок радиатора № 2 к радиатору в сборе и надвиньте фиксатор, чтобы закрепить его.

  58. ПОДСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1


    1. Подсоедините патрубок радиатора № 1 к головке блока цилиндров в сборе и надвиньте фиксатор, чтобы закрепить его.

    2. Установите трубку радиатора на площадку аккумуляторной батареи и закрепите 2 болтами.

      Torque:
      18,5 Н*м  { 189 кгс*см, 14 фунт-сила-футов }

  59. УСТАНОВИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    1. Установите лоток аккумуляторной батареи на площадку аккумуляторной батареи.

    2. Установите аккумуляторную батарею на лоток аккумуляторной батареи.

    3. Установите прижимную планку аккумуляторной батареи в сборе и закрепите ее болтом и гайкой.

      Torque:
      Болт
      16,5 Н*м  { 168 кгс*см, 12 фунт-сила-футов }
      Гайка
      3,5 Н*м  { 36 кгс*см, 31 фунт-сила-дюйм }

    4. Подсоедините провод к положительному (+) выводу аккумуляторной батареи и закрепите его гайкой.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

  60. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. Установите корпус воздушного фильтра и закрепите его 3 болтами.

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

    2. Подсоедините зажим жгута электропроводки двигателя к корпусу воздушного фильтра в сборе.

    3. Установите фильтрующий элемент воздушного фильтра в сборе в корпус воздушного фильтра.

  61. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесь Click here

  62. УСТАНОВИТЕ КЛАПАН ПРОДУВКИ АДСОРБЕРА (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)

    Нажмите здесь Click here

  63. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

      Note

      После подсоединения провода необходимо инициализировать некоторые системы.

      Нажмите здесь Click here

  64. ЗАПОЛНИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК ТОРМОЗНОЙ ЖИДКОСТИ

    Нажмите здесь Click here

  65. ВЫПУСТИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ПРИВОДА СЦЕПЛЕНИЯ

    Нажмите здесь Click here

  66. ПРОВЕРЬТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ

    Нажмите здесь Click here

  67. УБЕДИТЕСЬ В ОТСУТСТВИИ УТЕЧКИ ЖИДКОСТИ

    Tech Tips

    Проверьте отсутствие утечек в системе сцепления.

  68. ОТРЕГУЛИРУЙТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    Нажмите здесь Click here

  69. ДОБАВЬТЕ МАСЛО ДЛЯ МЕХАНИЧЕСКИХ ТРАНСМИССИЙ

    Нажмите здесь Click here

  70. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесь Click here

  71. ЗАЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесь Click here

  72. ПРОВЕРЬТЕ МАСЛО МЕХАНИЧЕСКОЙ ТРАНСМИССИИ

    Нажмите здесь Click here

  73. ПРОВЕРЬТЕ УРОВЕНЬ МОТОРНОГО МАСЛА

    Нажмите здесь Click here

  74. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА

    Нажмите здесь Click here

  75. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесь Click here

  76. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК МАСЛА

  77. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

  78. ЗАПРАВЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ ХЛАДАГЕНТОМ (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  79. ПРОГРЕЙТЕ ДВИГАТЕЛЬ (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  80. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ХЛАДАГЕНТА (для моделей с системой кондиционирования)

    Нажмите здесь Click here

  81. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


    1. Установите левую заднюю защиту картера двигателя и закрепите ее 5 фиксаторами.

  82. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


    1. Установите правую заднюю защиту картера двигателя и закрепите ее 5 фиксаторами.

  83. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4


    1. Установите центральную защиту картера двигателя № 4 и закрепите ее 5 фиксаторами.

  84. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1


    1. Установите защиту картера двигателя № 1 и закрепите ее 2 болтами и 7 фиксаторами.

  85. УСТАНОВИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА


    1. Установите передний нижний поглотитель энергии удара и закрепите его 8 болтами и 4 винтами.

  86. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  87. ПРОВЕРЬТЕ УГОЛ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

    Нажмите здесь Click here

  88. ПРОВЕРЬТЕ ЧАСТОТУ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ

    Нажмите здесь Click here

  89. ПРОВЕРЬТЕ СОДЕРЖАНИЕ CO/CH

    Нажмите здесь Click here

  90. ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесь Click here

  91. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1


    1. Закрепите сначала 2 передних фиксатора, а затем задний фиксатор, чтобы установить крышку двигателя № 1.

      Note


      • Проверьте надежность зацепления фиксаторов.

      • При закреплении фиксаторов не прилагайте чрезмерного усилия к крышке двигателя № 1 и не ударяйте по ней. Это может привести к поломке крышки двигателя № 1.

  92. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    • Для моделей без VSC: Нажмите здесь Click here

    • Для моделей с VSC: Нажмите здесь Click here
