ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае снятия механической трансмиссии в блоке с главной передачей необходимо использовать новый рабочий цилиндр сцепления с подшипником и новые установочные болты. После снятия механической трансмиссии в блоке с главной передачей сжатый рабочий цилиндр сцепления с подшипником получает возможность вернуться в первоначальное положение, и грязь из подвижной части может вызвать повреждение уплотнения рабочего цилиндра сцепления с подшипником и, как следствие, утечку жидкости для сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА


    1. Используя приспособления для регулировки высоты и приспособления для подъемника платформенного типа, поместите двигатель в сборе на плоскую горизонтальную поверхность.

      Note


      • Используя приспособления для регулировки высоты и приспособления для подъемника платформенного типа, установите двигатель с трансмиссией в сборе в горизонтальное положение.

      • Во избежание деформации поддона картера не помещайте какие-либо приспособления под поддон картера двигателя в сборе.

      • Перед обслуживанием зафиксируйте двигатель в сборе с помощью устройства для подъема двигателя и подъемника двигателя.

    2. Удалите все остатки прежнего герметика.

      Note

      Соблюдайте осторожность, чтобы не допустить попадания масла на контактные поверхности масляного поддона в сборе и блока цилиндров в сборе.

    3. A01M2ZHC05
      *a Герметик

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный

      Note


      • Удалите все масло с контактной поверхности.

      • Установите новый задний сальник коленчатого вала в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01LVWEC13
      *a Герметик

      Удалите излишки герметика, оставив только заданное количество в зонах, указанных на рисунке.

    5. С помощью SST запрессуйте новый задний сальник коленчатого вала таким образом, чтобы его поверхность была вровень с блоком цилиндров и масляным поддоном.

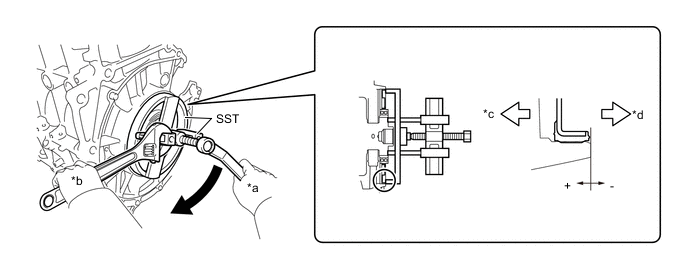

      A01M2ACC01
      *a Поверните *b Удерживайте
      *c Передняя сторона двигателя *d Задняя часть двигателя
      SST
      09223-47020   ( 09951-05010, 09952-05010, 09953-05020, 09954-05021, 09955-05010, 09957-04010 )

      Tech Tips

      Глубина установки заднего сальника коленчатого вала: -0,2 - 1,2 мм (-0,00787 - 0,0472 дюйма)

      Note


      • Не допускайте попадания на кромку заднего сальника коленчатого вала посторонних частиц.

      • Проследите за тем, чтобы на наружной окружности заднего сальника коленчатого вала не было масла и консистентной смазки.

      • Никогда не запрессовывайте задний сальник коленчатого вала под углом.

      • Удалите с коленчатого вала всю лишнюю смазку.

      • Перед применением нанесите небольшое количество молибденовой консистентной смазки на резьбу и конец центрального болта SST (09953-05020).

      Tech Tips

      При необходимости слегка постучите по SST молотком с пластмассовым покрытием, чтобы ровно вставить задний сальник коленчатого вала.

      A01LXJ5N01
      SST
      09950-70010   ( 09951-07150 )
      09223-47020

  2. УСТАНОВИТЕ МАХОВИК В СБОРЕ


    1. A01M21IN01

      Зафиксируйте коленчатый вал с помощью SST.

      SST
      09960-10010   ( 09962-01000, 09963-01000 )

    2. Очистите 8 болтов и болтовые отверстия.

    3. A01LV0KC37
      *a Герметик

      Нанесите герметик на два или три витка резьбы на конце каждого болта.

      Герметик
      Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный
    4. A01M22KN01

      В несколько этапов установите и равномерно затяните 8 болтов. Последовательность затяжки показана на рисунке.

      Torque:
      78 Н*м  { 795 кгс*см, 58 фунт-сила-футов }

      Note

      Не запускайте двигатель в течение 1 часа после установки.

  3. УСТАНОВИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here
