ECM СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

   Нажмите здесь Click here

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here

3. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

   Нажмите здесь Click here

4. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Нажмите здесь Click here

5. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Нажмите здесь Click here

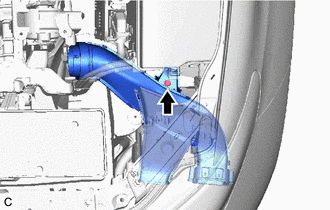

6. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1




   1.

      Выверните болт.

7. СНИМИТЕ ECM




   1.

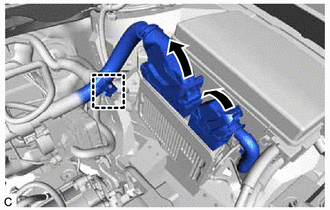

      Нажав на фиксаторы, поднимите 2 рычага и отсоедините 2 разъема ECM.

   2. Расцепите зажим жгута проводов.

   3.

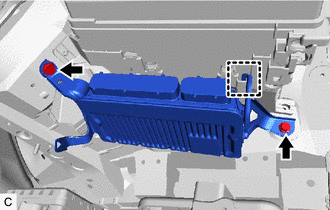

      Выверните 2 болта, зажим и снимите ECM с кронштейнами ECM.

      Note




      • Если деталь ронялась или подвергалась сильному удару, замените ее.

      • После отсоединения разъемов убедитесь, что на соединительной части разъема отсутствуют грязь, влага и другие посторонние частицы.

8. СНИМИТЕ КРОНШТЕЙН ECM




   1.

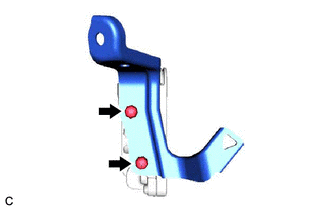

      Выверните 2 винта и снимите кронштейн ECM № 1 с ECM.

9. СНИМИТЕ КРОНШТЕЙН ECM № 2




   1.

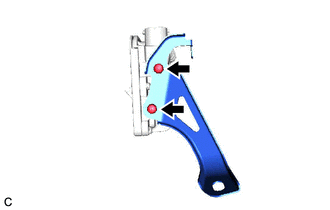

      Выверните 2 винта и снимите кронштейн ECM № 2 с ECM.
