СИСТЕМА SFI, Diagnostic DTC:P0011, P0012

Код DTC Наименование DTC
P0011 Положение распредвала "A" – газораспределение с чрезмерным опережением или рабочие характеристики системы (ряд 1)
P0012 Положение распредвала "A" – газораспределение с чрезмерным запаздыванием (ряд 1)

ОПИСАНИЕ

См. DTC P0010.

Нажмите здесь Click here

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P0011 Положение распредвала "A" – газораспределение с чрезмерным опережением или рабочие характеристики системы (ряд 1) Фазы газораспределения впускных клапанов в диапазоне опережения фиксируются на определенной величине (логика диагностирования за 1 поездку).

  • Фазы газораспределения

  • Гидравлический клапан изменения фаз распредвала впускных клапанов

  • Зубчатое колесо распредвала

  • ECM

Включается (для моделей с Euro-OBD)

Не включается (кроме моделей с Euro-OBD)

 Код DTC сохраняется
P0012 Положение распредвала "A" – газораспределение с чрезмерным запаздыванием (ряд 1) Фазы газораспределения впускных клапанов в диапазоне запаздывания фиксируются на определенной величине (логика диагностирования за 2 поездку).

  • Фазы газораспределения

  • Гидравлический клапан изменения фаз распредвала впускных клапанов

  • Зубчатое колесо распредвала

  • ECM

Включается (для моделей с Euro-OBD)

Не включается (кроме моделей с Euro-OBD)

 Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ



ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства (основные)

Гидравлический клапан изменения фаз в сборе

Зубчатое колесо распредвала
Требуемые датчики/устройства (связанные)

Датчик положения коленчатого вала

Датчик положения распредвала

Датчик температуры охлаждающей жидкости
Продолжительность работы Непрерывно

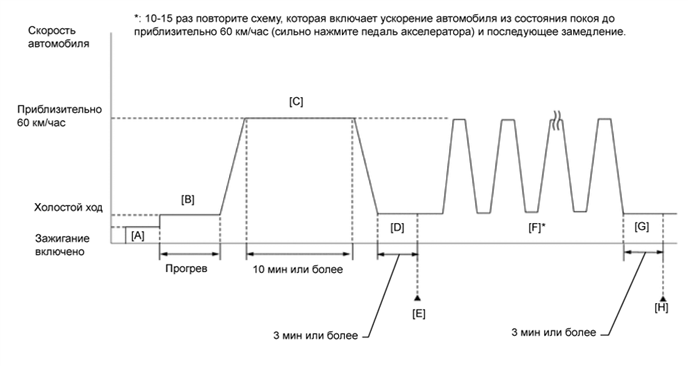

ПРОВЕРОЧНАЯ ПОЕЗДКА

A012J6RE49

  1. Подключите GTS к DLC3.

  2. Включите зажигание и GTS.

  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  4. Выключите зажигание и подождите не менее 30 секунд.

  5. Включите зажигание и GTS [A].

  6. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F) [B].

  7. Совершите поездку на автомобиле со скоростью приблизительно 60 км/час (37 миль в час) в течение не менее 10 мин [C].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

  8. Дайте двигателю не менее 3 мин поработать на холостом ходу [D].

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [E].

  10. Считайте ожидающие обработки коды DTC.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0011 или P0012.

  13. Проверьте результат проверки DTC.

    Дисплей GTS Описание
    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально
    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы
    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    Tech Tips


    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, выполните шаги [F] по [H].

  14. 10-15 раз повторите схему, которая включает ускорение автомобиля из состояния покоя до приблизительно 60 км/час (37 миль в час) и последующее замедление [F].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tech Tips

    Сильно нажмите педаль акселератора.

  15. Дайте двигателю не менее 3 мин поработать на холостом ходу [G].

  16. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [H].

  17. Считайте ожидающие обработки коды DTC.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  18. Снова проверьте результат проверки DTC.

    Tech Tips


    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

СХЕМА СОЕДИНЕНИЙ

См. DTC P0010.

Нажмите здесь Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • DTC P0011 или P0012 может регистрироваться, если в каком-либо узле системы застряли посторонние частицы, попавшие в моторное масло. Эти коды регистрируются даже тогда, когда система через короткое время возвращается в нормальное состояние. Посторонние частицы могут отфильтровываться масляным фильтром.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0011 ИЛИ Р0012)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Результат
      Результат Перейти К
      DTC P0011 или P0012 выводится А
      DTC P0011 или P0012 и другие DTCs выводятся B

      Tech Tips

      Если отображаются какие-либо другие коды, помимо P0011 или P0012, сначала выполните поиск неисправностей для данных DTC.


    B

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC Нажмите здесь Click here

    А

  2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE VVT LINEAR)


    1. Подключите GTS к DLC3.

    2. Запустите двигатель.

    3. Включите GTS.

    4. Переведите выключатель системы кондиционирования в положение ON (ВКЛ).

    5. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the VVT Linear (Bank1).


      Powertrain > Engine and ECT > Active Test
      Информация на дисплее прибора
      Control the VVT Linear (Bank1)

    6. Проверьте частоту вращения коленчатого вала двигателя, управляя гидравлическим клапаном изменения фаз (для распредвала впускных клапанов) с помощью GTS.

      OK
      Показания GTS Заданные условия
      0% Нормальная частота вращения коленчатого вала двигателя
      100% Неравномерный холостой ход или двигатель глохнет

      Tech Tips


      • См. "Data List / Active Test" [VVT OCV Duty #1 и VVT Change Angle #1].

        Нажмите здесь Click here

      • В случае недопустимого результата дайте двигателю остынуть (пока температура охлаждающей жидкости двигателя не станет не более 50°C (122°F)) и повторно выполните испытания в режиме активной диагностики.

      Результат
      Перейти К
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К ШАГУ 4 Click here

    OK

  3. ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0011 ИЛИ P0012)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 секунд.

    6. Установите замок зажигания в положение ON (ВКЛ).

    7. Включите GTS.

    8. Запустите и прогрейте двигатель.

    9. Совершите проверочную поездку в порядке, рассмотренном в разделе "Режим проверочной поездки".

    10. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes / Pending.

    11. Считайте ожидающие обработки коды DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC P0011 или P0012 выводится B

      Tech Tips

      DTC P0011 или P0012 может регистрироваться, если в каком-либо узле системы застряли посторонние частицы, попавшие в моторное масло. Эти коды регистрируются даже тогда, когда система через короткое время возвращается в нормальное состояние. Посторонние частицы могут отфильтровываться масляным фильтром.


    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    B

  4. ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)

    Результат
    Перейти К
    OK
    NG

    1. Проверьте гидравлический клапан изменения фаз в сборе (для распредвала впускных клапанов).

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ) Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ


    1. Проверьте зубчатое колесо распредвала в сборе.

      Нажмите здесь Click here

      Tech Tips

      После замены зубчатого колеса распредвала в сборе выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти К
      OK
      NG

    NG

    ЗАМЕНИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ Нажмите здесь Click here

    OK

  6. ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

    Tech Tips

    На головке блока цилиндров отсутствуют какие-либо метки, с помощью которых можно было бы проверить фазы газораспределения. Фазы газораспределения можно проверить, только совместив цветные метки цепного привода газораспределительного механизма с метками на шкивах. Для совмещения сборочных меток, возможно, придется снять и переустановить цепь.

    Нажмите здесь Click here

    Результат
    Перейти К
    ДАЛЕЕ

    ДАЛЕЕ

  7. ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0011 ИЛИ P0012)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 секунд.

    6. Установите замок зажигания в положение ON (ВКЛ).

    7. Включите GTS.

    8. Запустите и прогрейте двигатель.

    9. Совершите проверочную поездку в порядке, рассмотренном в разделе "Режим проверочной поездки".

    10. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes / Pending.

    11. Считайте ожидающие обработки коды DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC P0011 или P0012 выводится B

    А

    КОНЕЦ

    B

    ЗАМЕНИТЕ ECM Нажмите здесь Click here
