СИСТЕМА SFI, Diagnostic DTC:P0112, P0113

ОПИСАНИЕ

• Датчик температуры воздуха на впуске, смонтированный в датчике массового расхода воздуха, контролирует температуру воздуха на впуске. В датчик температуры воздуха на впуске встроен термистор, сопротивление которого изменяется в зависимости от температуры воздуха на впуске. При понижении температуры воздуха на впуске сопротивление термистора увеличивается. Когда температура повышается, сопротивление падает. Данные колебания сопротивления передаются в ECM в качестве изменения напряжения (см. рис. 1).

• На датчик температуры воздуха на впуске подается напряжение 5 В с контакта THA блока ECM через резистор R.

• Резистор R и датчик температуры воздуха на впуске соединены последовательно. В результате изменения величины сопротивления датчика температуры воздуха на впуске, вызываемого изменением температуры воздуха на впуске, меняется напряжение на контакте THA. На основе этого сигнала ECM увеличивает объем впрыска топлива с целью улучшения ходовых качеств автомобиля при холодном двигателе.

  Tech Tips

  При регистрации кода DTC P0112 или P0113 ECM переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ принимает в расчет значение температуры воздуха на впуске, равное 20°C (68°F). Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM контролирует напряжение датчика и использует его значения для вычисления температуры воздуха на впуске. Если выходное напряжение датчика выходит за пределы диапазона допустимых значений, ECM определяет это как неисправность цепи датчика температуры воздуха на впуске и регистрирует DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ПРОВЕРОЧНАЯ ПОЕЗДКА

1. Подключите GTS к DLC3.

2. Включите зажигание и GTS.

3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

4. Выключите зажигание и подождите не менее 30 секунд.

5. Включите зажигание и GTS.

6. Подождите не менее 5 с.

7. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

8. Считайте ожидающие обработки коды DTC.

   Tech Tips




   • Если выводятся ожидающие обработки DTC, система неисправна.

   • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

9. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

10. Введите DTC: P0112 или P0113.

11. Проверьте результат проверки DTC.

    Дисплей GTS	Описание
    NORMAL	Проверка DTC завершена Cистема работает нормально
    ABNORMAL	Проверка DTC завершена Нарушения в работе системы
    INCOMPLETE	Проверка DTC не завершена Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A	Невозможно выполнить проверку DTC Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    Tech Tips




    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

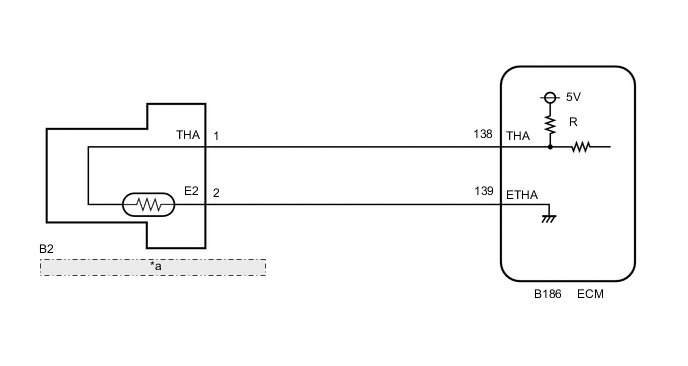

СХЕМА СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ GTS (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА)




   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Intake Air.


      Powertrain > Engine and ECT > Data List

      Информация на дисплее прибора
      Intake Air

   5. Считайте значение, отображаемое на GTS.

      OK
      Соответствует фактической температуре воздуха на впуске.

      Результат
      Результат Следующий шаг -40°C (-40°F) А 140°C (284°F) B То же, что и фактическая температура воздуха на впуске. C

      Tech Tips




      • При наличии обрыва в данной цепи GTS указывает температуру -40°C (-40°F).

      • При наличии короткого замыкания в данной цепи GTS показывает температуру 140°C (284°F).




   B

   СНИМИТЕ ПОКАЗАНИЯ GTS (ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ НА КОРОТКОЕ ЗАМЫКАНИЕ) Click here

   C

   ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

   А

2. СНИМИТЕ ПОКАЗАНИЯ GTS (CHECK FOR OPEN IN WIRE HARNESS)




   1. Отсоедините разъем датчика массового расхода воздуха.



      *1	Датчик массового расхода воздуха в сборе	*2	ECM
      *a	Вид спереди разъема со стороны жгута проводов: (к датчику массового расхода воздуха в сборе)	-	-

   2. Соедините контакты 1 (THA) и 2 (E2) разъема датчика массового расхода воздуха со стороны жгута проводов.

   3. Подключите GTS к DLC3.

   4. Установите замок зажигания в положение ON (ВКЛ).

   5. Включите GTS.

   6. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Intake Air.


      Powertrain > Engine and ECT > Data List

      Информация на дисплее прибора
      Intake Air

   7. Считайте значение, отображаемое на GTS.

      Номинальная величина
      140°C (284°F)

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here

      Результат
      Перейти к OK NG




   OK

   ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

   NG

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)




   1. Отсоедините разъем датчика массового расхода воздуха.

   2. Отсоедините разъем ЭБУ.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия B2-1 (THA) - B186-138 (THA) Всегда Менее 1 Ом B2-2 (E2) - B186-139 (ETHA) Всегда Менее 1 Ом

      Результат
      Следующий шаг OK NG




   OK

   ЗАМЕНИТЕ ECM Нажмите здесь Click here

   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

4. СНИМИТЕ ПОКАЗАНИЯ GTS (ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ НА КОРОТКОЕ ЗАМЫКАНИЕ)



   1.

      *1	Датчик массового расхода воздуха в сборе
      *2	ECM

      Отсоедините разъем датчика массового расхода воздуха.

   2. Подключите GTS к DLC3.

   3. Установите замок зажигания в положение ON (ВКЛ).

   4. Включите GTS.

   5. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Intake Air.


      Powertrain > Engine and ECT > Data List

      Информация на дисплее прибора
      Intake Air

   6. Считайте значение, отображаемое на GTS.

      Номинальная величина
      -40°C (-40°F)

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here

      Результат
      Следующий шаг OK NG




   OK

   ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

   NG

5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)




   1. Отсоедините разъем датчика массового расхода воздуха.

   2. Отсоедините разъем ЭБУ.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия B2-1 (THA) или B186-138 (THA) - масса Всегда 10 кОм или более

      Результат
      Следующий шаг OK NG




   OK

   ЗАМЕНИТЕ ECM Нажмите здесь Click here

   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
