СИСТЕМА SFI РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

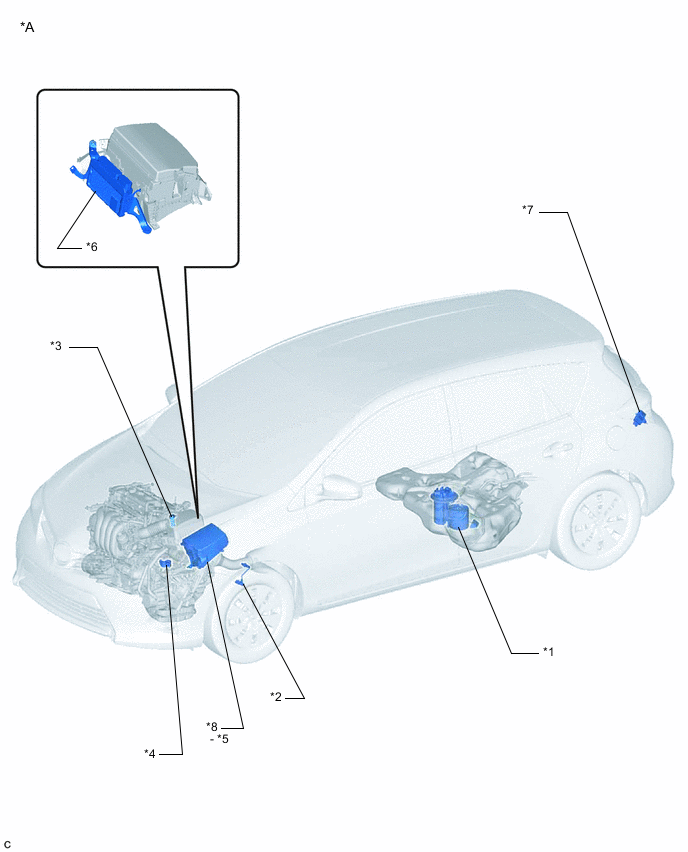

| *A | Для моделей с кузовом типа "хэтчбэк" | - | - |
| *1 | ТОПЛИВНЫЙ НАСОС | *2 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| *3 | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ | *4 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ (для моделей с бесступенчатой трансмиссией) |
| *5 | РЕЛЕ EFI-MAIN, РЕЛЕ INJ, РЕЛЕ C/OPN (для моделей без ЭБУ топливного насоса в сборе), РЕЛЕ IG2 | *6 | ECM |
| *7 | ЭБУ ТОПЛИВНОГО НАСОСА В СБОРЕ (для моделей с ЭБУ топливного насоса) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ ST № 1 |

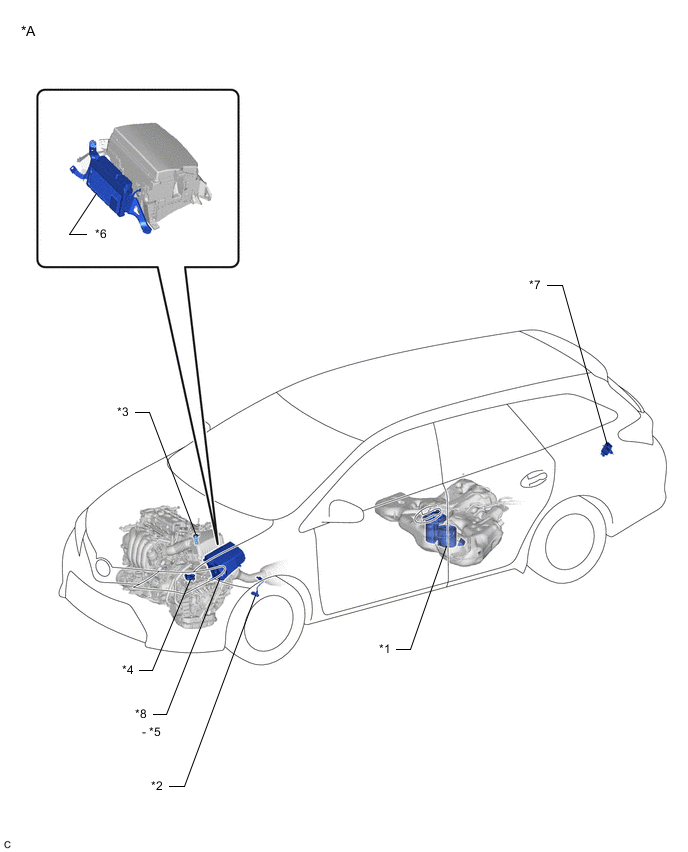

ИЛЛЮСТРАЦИЯ
| *A | для моделей с кузовом типа "универсал" | - | - |
| *1 | ТОПЛИВНЫЙ НАСОС | *2 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| *3 | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ | *4 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ (для моделей с бесступенчатой трансмиссией) |
| *5 | РЕЛЕ EFI-MAIN, РЕЛЕ INJ, РЕЛЕ C/OPN (для моделей без ЭБУ топливного насоса в сборе), РЕЛЕ IG2 | *6 | ECM |
| *7 | ЭБУ ТОПЛИВНОГО НАСОСА В СБОРЕ (для моделей с ЭБУ топливного насоса) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ ST № 1 |
ИЛЛЮСТРАЦИЯ

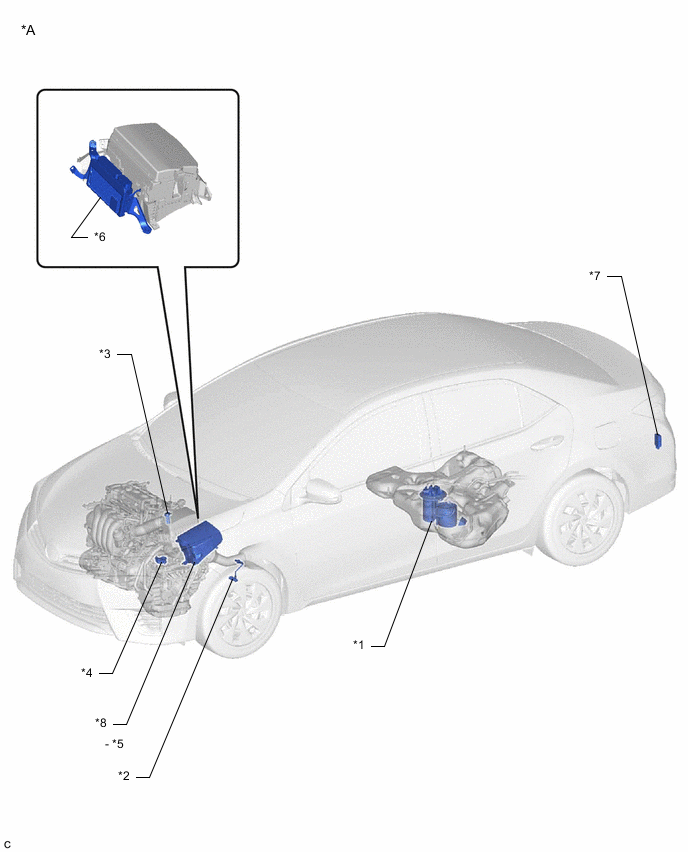

| *A | Для моделей с кузовом типа "седан" | - | - |
| *1 | ТОПЛИВНЫЙ НАСОС | *2 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| *3 | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ | *4 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ (для моделей с бесступенчатой трансмиссией) |
| *5 | РЕЛЕ EFI-MAIN, РЕЛЕ INJ, РЕЛЕ C/OPN (для моделей без ЭБУ топливного насоса в сборе), РЕЛЕ IG2 | *6 | ECM |
| *7 | ЭБУ ТОПЛИВНОГО НАСОСА В СБОРЕ (для моделей с ЭБУ топливного насоса) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ ST № 1 |
ИЛЛЮСТРАЦИЯ

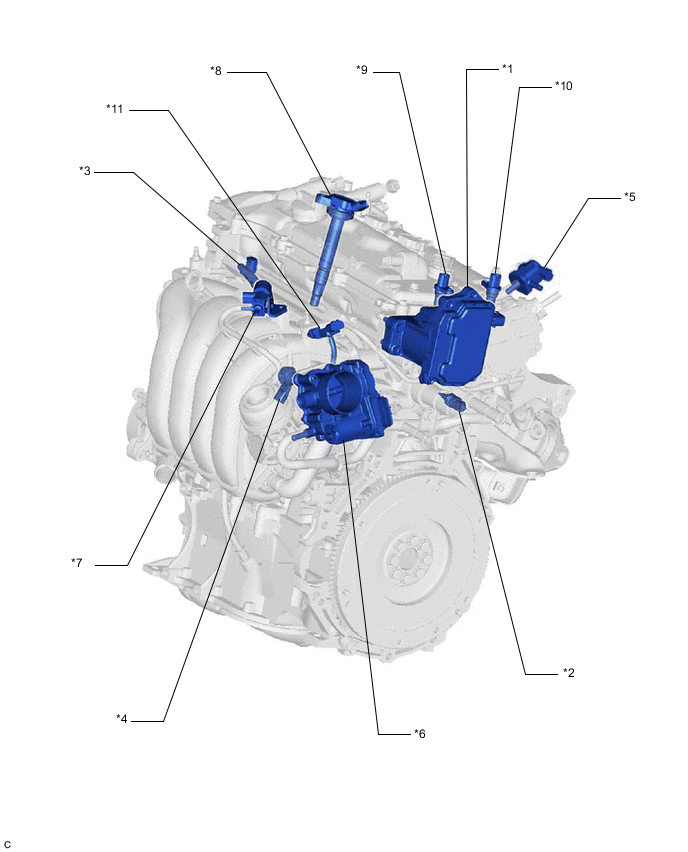

| *1 | КОНТРОЛЛЕР БЕССТУПЕНЧАТОГО ПОДЪЕМА КЛАПАНОВ В СБОРЕ | *2 | ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
| *3 | ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ | *4 | ДАТЧИК ДЕТОНАЦИИ |
| *5 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ | *6 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ |
| *7 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН (для системы впуска с переменной геометрией) | *8 | КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
| *9 | ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для впускных клапанов) | *10 | ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для выпускных клапанов) |
| *11 | ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ | - | - |
ИЛЛЮСТРАЦИЯ

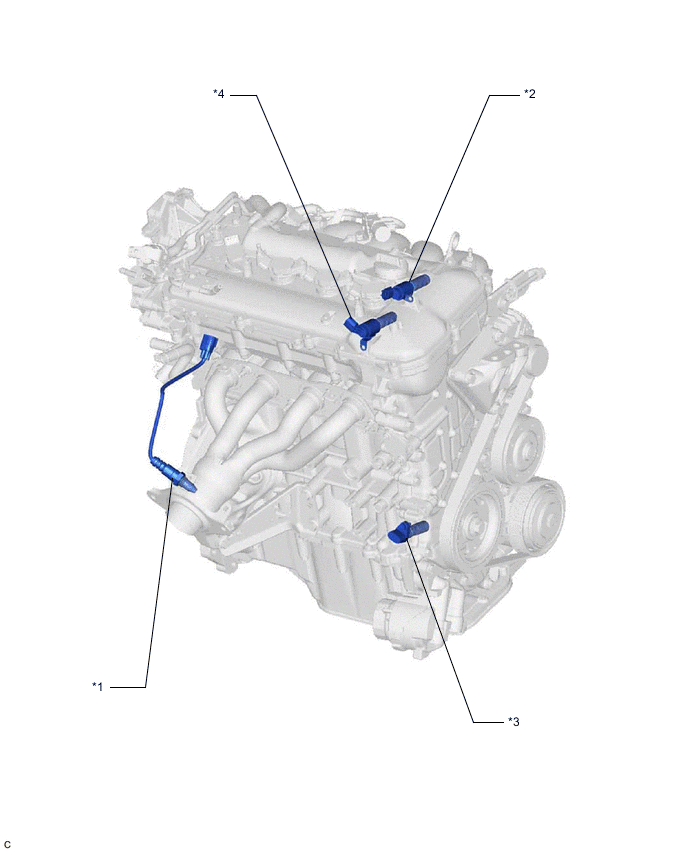

| *1 | ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ | *2 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (для распредвала впускных клапанов) |
| *3 | ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА | *4 | ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала выпускных клапанов) |
ИЛЛЮСТРАЦИЯ

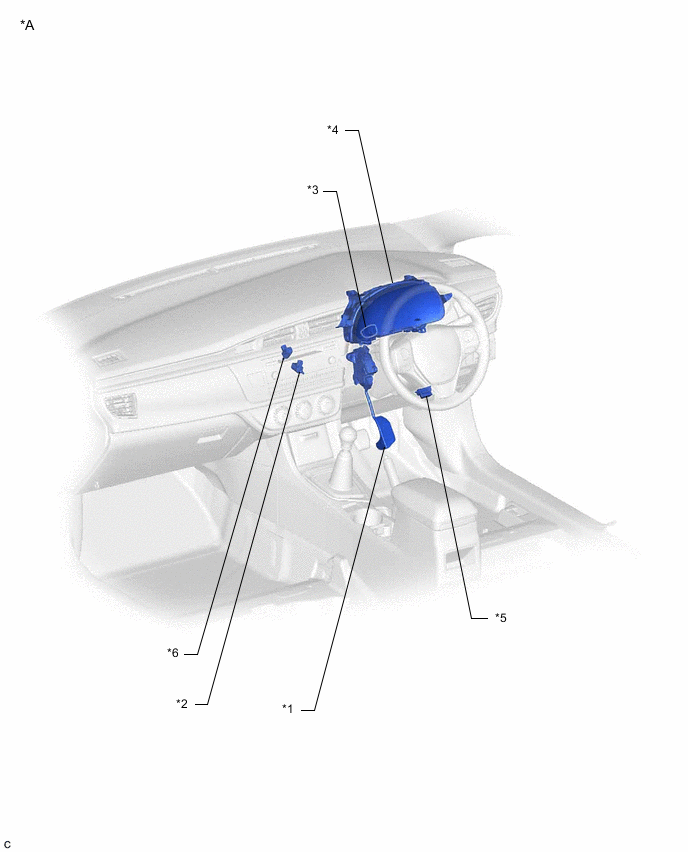

| *A | Для моделей с правосторонним рулевым управлением (с кузовом типа "хэтчбэк" или "универсал") | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
ИЛЛЮСТРАЦИЯ

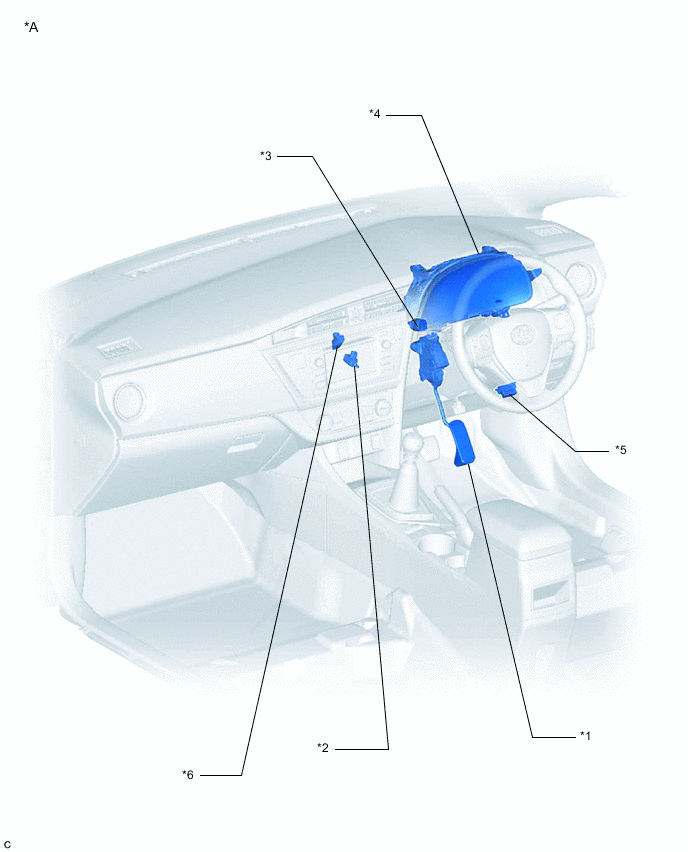

| *A | Для моделей с правосторонним рулевым управлением (с кузовом типа "седан") | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
ИЛЛЮСТРАЦИЯ

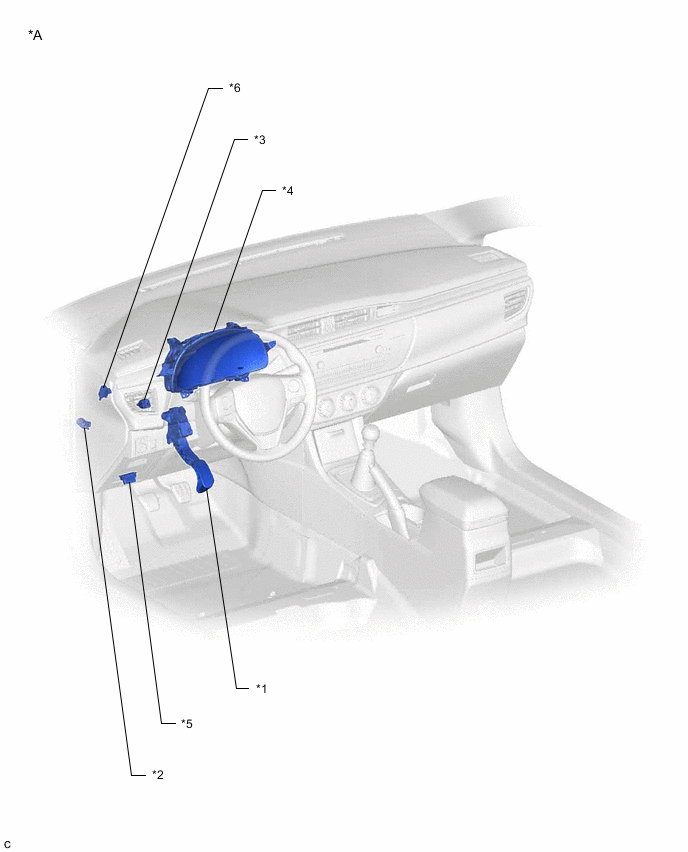

| *A | Для моделей с левосторонним рулевым управлением (с кузовом типа "хэтчбэк" или "универсал") | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
ИЛЛЮСТРАЦИЯ

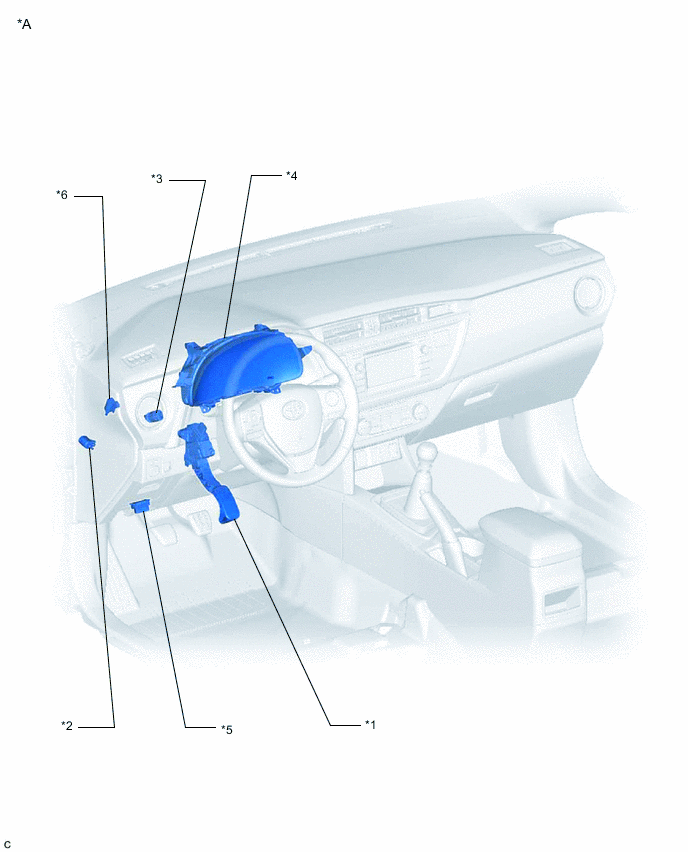

| *A | Для моделей с левосторонним рулевым управлением (с кузовом типа "седан") | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
| *3 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с механической трансмиссией) |
