СИСТЕМА SFI, Diagnostic DTC:P1605

Код DTC Наименование DTC
P1605 Неравномерный холостой ход

ОПИСАНИЕ

Данный DTC сохраняется в случае падения частоты вращения коленчатого вала ниже порогового уровня.

С помощью GTS по данным фиксированного набора параметров можно проверить условия на момент регистрации DTC. Данные фиксированного набора параметров отражают состояние двигателя на момент обнаружения неисправности. Эта информация может быть полезна при поиске и устранении неисправностей.

Перед началом диагностики необходимо проверить, не выработано ли топливо полностью, так как этот DTC также сохраняется, когда холостой ход становится неравномерным по причине выработки топлива.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P1605 Неравномерный холостой ход Когда после запуска двигателя прошло не менее 5 с, и он работает, частота вращения коленчатого вала падает до уровня 400 об/мин или ниже (логика диагностирования за 1 поездку).

  • Утечка воздуха через систему впуска

  • Электровакуумный клапан продувки

  • Усилитель тормозной системы в сборе

  • Датчик массового расхода воздуха в сборе

  • Датчик температуры охлаждающей жидкости двигателя

  • Термостат

  • Цепь питания (электровакуумного клапана продувки, датчика состава топливовоздушной смеси, топливной форсунки, катушки зажигания № 1)

  • Топливный насос

  • Цепь управления топливным насосом

  • Топливопровод

  • Клапан и шланг системы принудительной вентиляции картера

  • Гидравлический клапан изменения фаз в сборе

  • Датчик детонации

  • Система зажигания

  • Клапан РОГ в сборе

  • Система кондиционирования воздуха

  • Система рулевого управления с усилителем

  • Система сигнала электрической нагрузки

  • Система зарядки

  • ECM

  • Жгут проводов или разъем

 Не загорается Код DTC сохраняется

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC P0031 для цепи датчика состава топливовоздушной смеси.

Нажмите здесь Click here

См. DTC P0443 для цепи электровакуумного клапана продувки.

Нажмите здесь Click here

См. цепь управления топливным насосом.

Нажмите здесь Click here

См. цепь топливной форсунки.

Нажмите здесь Click here

См. цепь зажигания.

Нажмите здесь Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • В отличие от обычной диагностики неисправностей устройств, цепей и систем DTC P1605 используется для выявления неисправного участка по признакам неисправности и данным фиксированного набора параметров, когда пользователь сообщает о таких проблемах, как заглохание двигателя.

    Так как эти DTC могут сохраняться в результате определенных действий пользователя, то даже в случае вывода данных DTC, если клиент не сообщает о неисправностях, удалите их, не выполняя диагностику, и верните автомобиль клиенту.

  • Если выводятся какие-либо другие DTC, сначала выполните поиск неисправностей для этих DTC.

  • Используйте для справки данные о состоянии автомобиля на момент возникновения неисправности, сообщенные клиентом (условия на момент перезапуска двигателя и т.д.).

    Признак Предполагаемый участок
    Запуск двигателя возможен при нажатой педали акселератора Недостаточный объем воздуха
    Неравномерный холостой ход после запуска двигателя Ненормальное соотношение воздух-топливо, ненормальное сгорание

  • С помощью GTS считайте данные фиксированного набора параметров. Данные фиксированного набора параметров отражают состояние двигателя на момент обнаружения неисправности. Эта информация может быть полезна при поиске и устранении неисправностей.

  • При проверке данных фиксированного набора параметров обязательно проверяйте все 5 блоков данных.

    Нажмите здесь Click here

  • Если при проверке данных фиксированного набора параметров с причиной неисправности связано несколько параметров, выполните диагностику для всех связанных параметров.

  • Попробуйте управлять автомобилем в условиях, которые зарегистрированы в данных фиксированного набора параметров на момент возникновения неисправности. Проверьте текущие данные и данные на холостом ходу двигателя (двигатель прогрет, нагрузка отсутствует, рычаг переключения передач в нейтральном положении) и сравните эти данные с данными фиксированного набора параметров.

  • При диагностике учитывается тот факт, что неисправность может не возникать повторно, и уделяется особое внимание проверке состояния автомобиля на момент возникновения неисправности.

  • В ходе диагностики покачайте соответствующие жгуты проводов и разъемы, чтобы попробовать воспроизвести неисправности, которые возникают эпизодически.

Процедура проверки

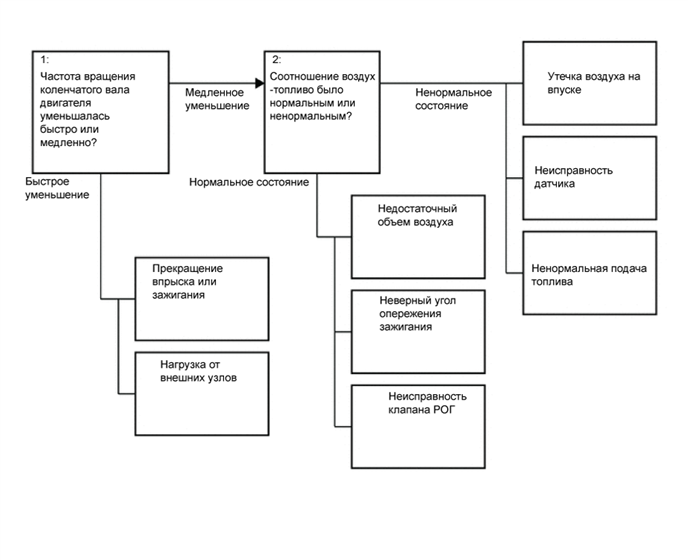

С помощью данных фиксированного набора параметров уточните узлы, которые требуется проверить, изучив состояние автомобиля на момент возникновения неисправности.
A01TBS8E11


Процедура проверки для P1605: Уточните узлы, которые требуется проверить, изучив состояние автомобиля на момент возникновения неисправности (по данным фиксированного набора параметров).

Частота вращения коленчатого вала двигателя Предполагаемый участок Основные узлы для проверки Порядок выполнения
Медленно уменьшается Неисправность системы зажигания Неисправность усилителя зажигания

  • Цепь питания

  • Катушка зажигания № 1

  • Свеча зажигания

 10, 38, 56
Ненормальное соотношение воздух-топливо Всасывание воздуха

  • Соединения системы впуска

  • Система электровакуумного клапана продувки

  • Усилитель тормозной системы в сборе

 5 - 9
Неисправность датчика (показание датчика соответствует слишком обедненному состоянию)

  • Датчик массового расхода воздуха в сборе

  • Датчик температуры охлаждающей жидкости

  • Система датчика состава топливовоздушной смеси

  • Термостат

 11 - 23
Неисправность датчика (показание датчика соответствует слишком обогащенному состоянию)

39 - 48

52 - 54
Ненормальная подача топлива

  • Цепь управления топливным насосом

  • Система электровакуумного клапана продувки

  • Топливопровод

  • ECM

 24 - 37
Недостаточный объем воздуха на впуске Неисправность воздушного канала

  • Соединения системы впуска

  • Датчик массового расхода воздуха в сборе

  • Усилитель тормозной системы в сборе

  • Клапан и шланг системы принудительной вентиляции картера

  • Система электровакуумного клапана продувки

 57 - 59
Чрезмерное перекрытие клапанов

  • Гидравлический клапан изменения фаз в сборе

 60 - 63
Ненормальное сгорание

  • Клапан РОГ в сборе

 64, 65
Неверный угол опережения зажигания Не работает должным образом

  • Датчик детонации

  • Датчик температуры охлаждающей жидкости

  • Датчик массового расхода воздуха в сборе

 66 - 70
Быстро уменьшается Прекращение зажигания и впрыска (неисправность электрооборудования) Временный перебой питания

  • Цепь питания (топливная форсунка в сборе, катушка зажигания № 1)

 71, 72
Неисправность внешнего узла Увеличение нагрузки

  • Система кондиционирования воздуха

  • Система сигнала электрической нагрузки

  • Система рулевого управления с усилителем

 73, 74

Note

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ ДРУГИЕ КОДЫ DTC


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Результат
      Результат Перейти к
      Выводится только DTC P1605 А
      P1605 и прочие коды DTC выводятся B

      Tech Tips

      Если выводятся какие-либо коды, кроме P1605, сначала выполните поиск неисправностей для этих DTC.


    B

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (IMMOBILISER FUEL CUT)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      OK
      Параметр Immobiliser Fuel Cut имеет значение OFF (ВЫКЛ).
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

    B

    ПЕРЕЙДИТЕ К ШАГУ 4 Click here

    А

  3. ПРОВЕРЬТЕ СИСТЕМУ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ


    1. Подключите GTS к DLC3.

    2. Запустите двигатель.

    3. Запустите двигатель на холостом ходу.

    4. Включите GTS.

    5. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Immobiliser Communication и Immobiliser Fuel Cut.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      Immobiliser Communication
      Immobiliser Fuel Cut

    6. Проверьте данные в режиме Data List.

      OK
      Параметр Data List Дисплей GTS
      Immobiliser Communication ON (ВКЛ)
      Immobiliser Fuel Cut OFF (ВЫКЛ)
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с системой посадки и запуска) B
      NG (для моделей без системы посадки и запуска) C

    B

    ПРОВЕРЬТЕ СИСТЕМУ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ ПОСАДКИ И ЗАПУСКА) Нажмите здесь Click here

    C

    ПРОВЕРЬТЕ СИСТЕМУ ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (ДЛЯ МОДЕЛЕЙ БЕЗ СИСТЕМЫ ПОСАДКИ И ЗАПУСКА) Нажмите здесь Click here

    А

  4. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Признаки неисправностей Параметр фиксированного набора Предполагаемый участок Перейти к
      Closed Throttle Position SW Частота вращения коленчатого вала двигателя Сумма значений параметров Short FT #1 и Long FT #1
      На холостом ходу или при замедлении частота вращения коленчатого вала медленно уменьшается (и двигатель глохнет) Во всех 5 блоках данных фиксированного набора параметров параметр имеет значение ON (ВКЛ) Медленно уменьшается*1 Во всех 5 блоках данных фиксированного набора параметров параметр имеет значение не менее 15%*2

      • Всасывание воздуха

      • Неисправность датчика (показание датчика соответствует слишком обедненному состоянию)

      • Ненормальная подача топлива

      		 А
      Хотя бы в 1 из 5 блоков данных фиксированного набора параметров параметр имеет значение не более -15%*3 Неисправность датчика (показание датчика соответствует слишком обогащенному состоянию) B
      Во всех 5 блоках данных фиксированного набора параметров параметр имеет значение в диапазоне от -15% до 15%

      • Недостаточный объем воздуха на впуске

      • Неверный угол опережения зажигания

      		 C
      На холостом ходу или при замедлении частота вращения коленчатого вала быстро уменьшается (и двигатель глохнет) Быстро уменьшается*1 -

      • Прекращение впрыска, прекращение зажигания

      • Нагрузка от внешних узлов

      		 D
      A01T9OUE11

      Tech Tips


      • *1: Причиной быстрого уменьшения частоты вращения коленчатого вала двигателя может быть неисправность в электрической цепи общей проводки всех или нескольких цилиндров, увеличение нагрузки от внешних узлов и т.д. Уменьшение частоты вращения коленчатого вала считается быстрым при выполнении любого из следующих условий.

        В противном случае уменьшение частоты вращения коленчатого вала считается медленным.

        (a) В данных фиксированного набора параметров уменьшение частоты вращения коленчатого вала для блоков #3 - #5 составляет не менее 400 об/мин.

        (b) В данных фиксированного набора параметров частота вращения коленчатого вала для блока #5 оставляет не более 120 об/мин.

      • *2: Во время регистрации DTC корректирующий сигнал обратной связи увеличивается, так как топливовоздушная смесь признана обедненной.

      • *3: Во время регистрации DTC корректирующий сигнал обратной связи уменьшается, так как топливовоздушная смесь признана обогащенной.


    B

    ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ Click here

    C

    ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ Click here

    D

    ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ТОПЛИВНОЙ ФОРСУНКИ В СБОРЕ) Click here

    А

  5. ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА


    1. Проверьте, нет ли утечки воздуха в системе впуска [отсоединение вакуумного шланга, трещины, поврежденные прокладки и т.д.]

      Нажмите здесь Click here

      Tech Tips


      • Отпускание педали акселератора после разгона двигателя облегчает проверку, так как разрежение во впускных трубопроводах увеличивается, и шум всасывания воздуха становится громче.

      • Если значения параметров Short FT #1 и Long FT #1 существенно отличаются от нормальных на холостом ходу (при малом объеме воздуха на впуске) и практически соответствуют нормальным при разгоне двигателя (в случае большого объема воздуха на впуске), возможна утечка воздуха.

      OK
      Утечка воздуха отсутствует.

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы забора воздуха.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА ВОЗДУХА

    OK

  6. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ

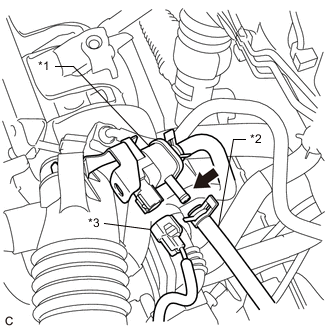

    1. A01T8DUC01
      *1 Электровакуумный клапан продувки
      *2 Питающий шланг паров топлива (к адсорберу)
      *3 Разъем

      Отсоедините питающий шланг паров топлива (со стороны адсорбера) электровакуумного клапана продувки.

    2. Запустите двигатель.

    3. Запустите двигатель на холостом ходу.

    4. Отсоедините разъем электровакуумного клапана продувки.

    5. Проверьте, проходит ли воздух через электровакуумный клапан продувки.

      OK
      Воздух не проходит.

      Tech Tips

      При выполнении этой проверки может загореться MIL. По завершении проверки проверьте и удалите DTC.

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ Нажмите здесь Click here

    OK

  7. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Stop Light Switch Хотя бы в 1 из 5 блоков данных фиксированного набора параметров параметр имеет значение ON (ВКЛ) Всасывание воздуха из усилителя тормозной системы в сборе А
      Во всех 5 блоках данных фиксированного набора параметров параметр имеет значение OFF (ВЫКЛ) - B

    B

    ПЕРЕЙДИТЕ К ШАГУ 10 Click here

    А

  8. СНИМИТЕ ПОКАЗАНИЯ GTS (SHORT FT)

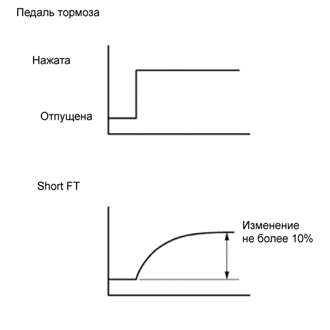

    1. A01T99WE16

      Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Запустите двигатель на холостом ходу.

    6. С помощью GTS считайте значение параметра Short FT #1 в списке Data List, удерживая нажатой педаль тормоза.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      Short FT #1
      Номинальное значение
      Short FT #1 изменяется не более чем на 10%.

      Tech Tips

      При наличии утечек воздуха из усилителя тормозной системы в сборе корректирующий сигнал обратной связи увеличивается, так как топливовоздушная смесь становится обедненной.

      Результат
      Результат Следующий шаг
      OK A
      NG (для моделей с правосторонним рулевым управлением) B
      NG (для моделей с левосторонним рулевым управлением) C

    B

    ПРОВЕРЬТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ Нажмите здесь Click here

    C

    ПРОВЕРЬТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ Нажмите здесь Click here

    A

  9. ВЫПОЛНИТЕ КОНТРОЛЬНУЮ ПОЕЗДКУ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Запустите двигатель на холостом ходу.

    6. С помощью GTS считайте значения "Short FT #1" и "Long FT #1" в режиме Data List.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      Short FT #1
      Long FT #1
      Номинальное значение/Номинальный режим
      Параметры из Data List Условие Заданные условия
      Short FT #1 + Long FT #1 Состояние автомобиля соответствует тому, в котором возникает неисправность -15 - 15%
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с правосторонним рулевым управлением) B
      NG (для моделей с левосторонним рулевым управлением) C

    B

    ПРОВЕРЬТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ Нажмите здесь Click here

    C

    ПРОВЕРЬТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ Нажмите здесь Click here

    А

  10. ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ


    1. Выполните проверку системы зажигания без снятия с автомобиля.

      Нажмите здесь Click here

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы зажигания.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

    OK

  11. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Следующий шаг
      Calculate Load Менее 90% от текущего значения для автомобиля*1 Датчик массового расхода воздуха в сборе А
      AFS Voltage B1S1 3,3 В или более*2

      • Датчик состава топливовоздушной смеси

      • Жгут проводов или разъем

      		 B

      Tech Tips


      • *1: Если датчик массового расхода воздуха неисправен и ошибочно показывает объем воздуха на впуске меньше фактического, в данных фиксированного набора параметров отражается низкая нагрузка двигателя.

      • *2: Если датчик состава топливовоздушной смеси неисправен и постоянно выдает значение, указывающее на обеднение топливовоздушной смеси, фактическое соотношение воздух-топливо становится обогащенным, и двигатель может заглохнуть.


    B

    ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F) Click here

    А

  12. ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ


    1. Снимите датчик массового расхода воздуха.

      Нажмите здесь Click here

    2. Проверьте, нет ли посторонних веществ в воздушном канале датчика массового расхода воздуха.

      Результат
      Результат Перейти к
      Имеются видимые посторонние вещества А
      Отсутствуют видимые посторонние вещества B

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here


    B

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

    А

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0102.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  14. ВЫПОЛНИТЕ КОНТРОЛЬНУЮ ПОЕЗДКУ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Запустите двигатель на холостом ходу.

    6. С помощью GTS считайте значение параметра Calculate Load в списке Data List.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      Calculate Load
      Номинальное значение/Номинальный режим
      Параметры из Data List Заданные условия
      Calculate Load От 90 до 110% от текущего значения для автомобиля
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here


    А

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

    B

    ПЕРЕЙДИТЕ К ШАГУ 18 Click here

  15. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)


    1. A01T9EKE03

      Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель, выключите все дополнительное оборудование и прогрейте двигатель, чтобы температура охлаждающей жидкости стабилизировалась.

    5. Запустите двигатель на холостом ходу.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / All Data / AFS Voltage B1S1.


      Powertrain > Engine and ECT > Active Test
      Экран активной диагностики
      Control the Injection Volume for A/F Sensor
      Экран Data List
      AFS Voltage B1S1

    7. Считайте выходное напряжение датчика состава топливовоздушной смеси, когда объем впрыска топлива увеличивается и уменьшается.

      Номинальное значение/Номинальный режим
      Дисплей GTS Заданные условия
      Control the Injection Volume for A/F Sensor (12,5%) Выходное напряжение датчика состава топливовоздушной смеси ниже 3,1 В
      Control the Injection Volume for A/F Sensor (-12,5%) Выходное напряжение датчика состава топливовоздушной смеси выше 3,4 В
      Результат
      Результат Перейти к
      Ненормальное состояние A
      Нормальное состояние B

      Tech Tips

      Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.


    B

    ПЕРЕЙДИТЕ К ШАГУ 18 Click here

    A

  16. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0031.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ЦЕПЬ ПИТАНИЯ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ) Нажмите здесь Click here

    OK

  17. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P2237.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  18. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Перейти к
      Initial Engine Coolant Temp, Ambient Temperature, Initial Intake Air Temp Все температуры различаются менее чем на 10°C (18°F)*1 А
      Все параметры различаются не менее чем на 10°C (18°F)*2 B

      Tech Tips


      • *1: После остановки двигателя прошло много времени.

      • *2: После остановки двигателя не прошло много времени.


    B

    СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ Click here

    А

  19. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      A01TDSIE27
      *1 Увеличение температуры охлаждающей жидкости двигателя после запуска двигателя (зависимость между температурой охлаждающей жидкости двигателя и температурой охлаждающей жидкости двигателя при запуске двигателя)
      *2 (мин)
      *3 Время, истекшее с момента запуска двигателя
      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Initial Engine Coolant Temp, Coolant Temp, Engine Run Time Диапазон A

      • Датчик температуры охлаждающей жидкости двигателя

      • Термостат

      		 А
      Диапазон B Датчик температуры охлаждающей жидкости двигателя B
      Диапазон C - C

      Tech Tips

      Данная операция не связана напрямую с заглоханием двигателя.


    B

    ПЕРЕЙДИТЕ К ШАГУ 22 Click here

    C

    ПЕРЕЙДИТЕ К ШАГУ 24 Click here

    А

  20. ПРОВЕРЬТЕ ТЕРМОСТАТ


    1. Проверьте термостат.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

    А

    ЗАМЕНИТЕ ТЕРМОСТАТ Нажмите здесь Click here

    B

    ПЕРЕЙДИТЕ К ШАГУ 22 Click here

  21. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Следующий шаг
      Coolant Temp Не менее 120°C (248°F) Датчик температуры охлаждающей жидкости двигателя А
      Coolant Temp, Ambient Temperature Температура охлаждающей жидкости двигателя ниже температуры наружного воздуха не менее чем на 15°C (27°F) Датчик температуры охлаждающей жидкости двигателя
      Оба значения из данных фиксированного набора параметров, указанные выше Значения отличаются от указанных выше - B

    B

    ПЕРЕЙДИТЕ К ШАГУ 24 Click here

    А

  22. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. Проверьте датчик температуры охлаждающей жидкости.

      Нажмите здесь Click here

      Tech Tips

      После замены датчика температуры охлаждающей жидкости двигателя выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Нажмите здесь Click here

    OK

  23. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)


    1. Отсоедините разъем ЭБУ.

    2. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      B3-2 - B31-93 (THW) Всегда Менее 1 Ом
      B3-1 - B31-94 (ETHW) Всегда Менее 1 Ом
      B3-2 или B31-93 (THW) - масса Всегда 10 кОм или более

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  24. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Следующий шаг
      EVAP(Purge)VSV Хотя бы в 1 из 5 блоков данных фиксированного набора параметров параметр имеет значение не 0% Электровакуумный клапан продувки А
      Во всех 5 блоках данных фиксированного набора параметров параметр имеет значение 0% - B

      Tech Tips

      Если электровакуумный клапан продувки заедает в закрытом состоянии, коррекция состава топливовоздушной смеси для электровакуумного клапана продувки осуществляется неправильно, топливовоздушная смесь становится обедненной, и двигатель может заглохнуть.


    B

    ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE FUEL PUMP/SPEED) Click here

    А

  25. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (ACTIVATE THE VSV FOR EVAP CONTROL)

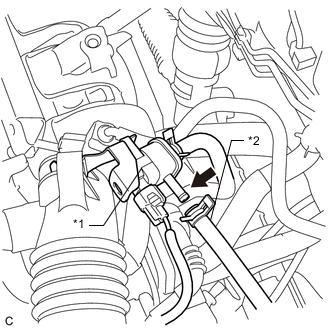

    1. A01TBL0C02
      *1 Электровакуумный клапан продувки
      *2 Питающий шланг паров топлива (к адсорберу)

      Отсоедините питающий шланг паров топлива (со стороны адсорбера) электровакуумного клапана продувки.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Запустите двигатель.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Activate the VSV for Evap Control.


      Powertrain > Engine and ECT > Active Test
      Информация на дисплее прибора
      Activate the VSV for Evap Control

    7. Если для управления электровакуумным клапаном продувки используется GTS, проверьте пальцем всасывание в канале электровакуумного клапана продувки.

      OK
      Показания GTS Заданные условия
      ON (ВКЛ) Палец присасывается к каналу электровакуумного клапана продувки.
      OFF (ВЫКЛ) Палец не присасывается к каналу электровакуумного клапана продувки.
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

      Tech Tips

      Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.


    B

    ПЕРЕЙДИТЕ К ШАГУ 33 Click here

    А

  26. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ


    1. Проверьте электровакуумный клапан продувки.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ Нажмите здесь Click here

    OK

  27. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА ПРОДУВКИ)


    1. Проверьте жгут проводов и разъемы, обратившись к последовательности проверки для DTC P0443.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ЦЕПЬ ПИТАНИЯ (ИСТОЧНИК ПИТАНИЯ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА ПРОДУВКИ) Нажмите здесь Click here

    OK

  28. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ - ECM)


    1. Проверьте жгут проводов и разъемы, обратившись к последовательности проверки для DTC P0443.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  29. УДАЛИТЕ DTC


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  30. СНИМИТЕ ПОКАЗАНИЯ GTS (EVAP (PURGE) VSV)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Дайте двигателю не менее 15 мин поработать на холостом ходу.

    6. С помощью GTS считайте значение параметра EVAP (Purge) VSV в списке Data List.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      EVAP (Purge) VSV
      Номинальное значение/Номинальный режим
      Параметры из Data List Заданные условия
      EVAP(Purge)VSV Выводится значение, отличное от 0%
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    А

  31. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (ACTIVATE THE VSV FOR EVAP CONTROL)


    1. A01TBL0C01
      *1 Электровакуумный клапан продувки
      *2 Питающий шланг паров топлива (к адсорберу)

      Отсоедините питающий шланг паров топлива (со стороны адсорбера) электровакуумного клапана продувки.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Запустите двигатель.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Activate the VSV for Evap Control.


      Powertrain > Engine and ECT > Active Test
      Информация на дисплее прибора
      Activate the VSV for Evap Control

    7. Если для управления электровакуумным клапаном продувки используется GTS, проверьте пальцем всасывание в канале электровакуумного клапана продувки.

      OK
      Показания GTS Заданные условия
      ON (ВКЛ) Палец присасывается к каналу электровакуумного клапана продувки.
      OFF (ВЫКЛ) Палец не присасывается к каналу электровакуумного клапана продувки.
      Результат
      Результат Перейти к
      Ненормальное состояние A
      Нормальное состояние B

      Tech Tips

      Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.


    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    A

  32. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАЗЪЕМ ECM)


    1. Проверьте подключение разъема ECM.

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ECM Нажмите здесь Click here

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ ДОЛЖНЫМ ОБРАЗОМ

  33. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE FUEL PUMP/SPEED)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump/Speed.


      Powertrain > Engine and ECT > Active Test
      Информация на дисплее прибора
      Control the Fuel Pump / Speed

    5. Проверьте, слышен ли звук работы топливного насоса при выполнении испытания в режиме Active Test с помощью GTS.

      Номинальное значение / Номинальный режим
      Показания GTS Заданные условия
      ON (ВКЛ) Звук срабатывания слышен
      OFF (ВЫКЛ) Звук работы не слышен
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Выполняя диагностику в режиме Active Test, убедитесь, что утечки топлива из трубопроводов отсутствуют, нет признаков утечек топлива и запаха топлива.

      • При ненормальном звуке работы топливного насоса перейдите к шагу 34.


    B

    ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ Click here

    А

  34. ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС


    1. Проверьте топливный насос.

      Нажмите здесь Click here

      Tech Tips

      После замены топливного насоса выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    OK

    ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ТОПЛИВНЫМ НАСОСОМ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС Нажмите здесь Click here

  35. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте топливную систему.


      • Проверьте работу топливного насоса.

      • Убедитесь в отсутствии утечек топлива.

      • Проверьте давление в топливной системе.

      • Выполните активную диагностику (Control the All Cylinders Fuel Cut).

      Tech Tips

      Для проверки топливной системы без снятия с автомобиля обратитесь к следующим процедурам.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    А

  36. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте, нет ли посторонних веществ, например, частиц железа, вокруг топливного насоса (на топливном насосе, фильтре топливного насоса и внутри топливного бака), а также признаков заедания топливного насоса.

      Результат
      Результат Перейти к
      Посторонние вещества и признаки заедания топливного насоса отсутствуют А
      Есть посторонние вещества или признаки заедания топливного насоса B

      Tech Tips

      Если топливный насос, топливный фильтр или топливный бак загрязнен посторонними веществами, например, частицами железа, удалите эти вещества.


    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ

    А

  37. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте топливную систему.


      • Проверьте работу топливного насоса.

      • Убедитесь в отсутствии утечек топлива.

      • Проверьте давление в топливной системе.

      • Выполните активную диагностику (Control the All Cylinders Fuel Cut).

      Tech Tips


      • Для проверки топливной системы без снятия с автомобиля обратитесь к следующим процедурам.

        Нажмите здесь Click here


      • После замены топливного насоса выполните процедуру "Проверка после ремонта".

        Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

  38. ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ


    1. Выполните проверку системы зажигания без снятия с автомобиля.

      Нажмите здесь Click here

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы зажигания.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

    OK

  39. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Calculate Load 110% или более от текущего значения для автомобиля*1 Датчик массового расхода воздуха в сборе А
      AFS Voltage B1S1 Менее 3,3 В*2

      • Датчик состава топливовоздушной смеси

      • Жгут проводов и разъем

      		 B
      Оба значения из данных фиксированного набора параметров, указанные выше Значения отличаются от указанных выше - C

      Tech Tips


      • *1: Если датчик массового расхода воздуха неисправен и неправильно измеряет расход воздуха на впуске, выдавая показания, превышающие фактический расход через впускной коллектор, в данных фиксированного набора параметров отражается высокое значение нагрузки на двигатель.

      • *2: Так как до прогрева датчика состава топливовоздушной смеси его сигнал имеет низкий уровень, в это время его показания нельзя использовать для диагностики. Если датчик состава топливовоздушной смеси неисправен и постоянно выдает значение, указывающее на обогащение топливовоздушной смеси, фактическое соотношение воздух-топливо становится обедненным, и двигатель может заглохнуть.


    B

    ПЕРЕЙДИТЕ К ШАГУ 43 Click here

    C

    ПЕРЕЙДИТЕ К ШАГУ 46 Click here

    А

  40. ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ


    1. Снимите датчик массового расхода воздуха.

      Нажмите здесь Click here

    2. Проверьте, нет ли посторонних веществ в воздушном канале датчика массового расхода воздуха.

      Результат
      Результат Перейти к
      Имеются видимые посторонние вещества А
      Отсутствуют видимые посторонние вещества B

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here


    B

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

    А

  41. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0102.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  42. ВЫПОЛНИТЕ КОНТРОЛЬНУЮ ПОЕЗДКУ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Запустите двигатель на холостом ходу.

    6. С помощью GTS считайте значение параметра Calculate Load в списке Data List.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      Calculate Load
      Номинальное значение/Номинальный режим
      Параметры из Data List Заданные условия
      Calculate Load От 90 до 110% от текущего значения для автомобиля

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

    OK

  43. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА ТОПЛИВА ДЛЯ ДАТЧИКА A/F)


    1. A01T9EKE03

      Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите двигатель, выключите все дополнительное оборудование и прогрейте двигатель, чтобы температура охлаждающей жидкости стабилизировалась.

    5. Запустите двигатель на холостом ходу.

    6. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / All Data / AFS Voltage B1S1.


      Powertrain > Engine and ECT > Active Test
      Экран активной диагностики
      Control the Injection Volume for A/F Sensor
      Экран Data List
      AFS Voltage B1S1

    7. Считайте выходное напряжение датчика состава топливовоздушной смеси, когда объем впрыска топлива увеличивается и уменьшается.

      Номинальное значение/Номинальный режим
      Дисплей GTS Заданные условия
      Control the Injection Volume for A/F Sensor (12,5%) Выходное напряжение датчика состава топливовоздушной смеси ниже 3,1 В
      Control the Injection Volume for A/F Sensor (-12,5%) Выходное напряжение датчика состава топливовоздушной смеси выше 3,4 В
      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

      Tech Tips

      Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.


    B

    ПЕРЕЙДИТЕ К ШАГУ 46 Click here

    А

  44. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0031.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ЦЕПЬ ПИТАНИЯ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ) Нажмите здесь Click here

    OK

  45. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P2237.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  46. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Перейти к
      Initial Engine Coolant Temp, Ambient Temperature, Initial Intake Air Temp Все температуры различаются менее чем на 10°C (18°F)*1 А
      Все параметры различаются не менее чем на 10°C (18°F)*2 B

      Tech Tips


      • *1: После остановки двигателя прошло много времени.

      • *2: После остановки двигателя не прошло много времени.


    B

    СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ Click here

    А

  47. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      A01TDSIE27
      *1 Увеличение температуры охлаждающей жидкости двигателя после запуска двигателя (зависимость между температурой охлаждающей жидкости двигателя и температурой охлаждающей жидкости двигателя при запуске двигателя)
      *2 (мин)
      *3 Время, истекшее с момента запуска двигателя
      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Initial Engine Coolant Temp, Coolant Temp, Engine Run Time Диапазон A

      • Датчик температуры охлаждающей жидкости двигателя

      • Термостат

      		 А
      Диапазон B Температура охлаждающей жидкости B
      Диапазон C - C

    B

    ПЕРЕЙДИТЕ К ШАГУ 53 Click here

    C

    ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ Click here

    А

  48. ПРОВЕРЬТЕ ТЕРМОСТАТ


    1. Проверьте термостат.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

    А

    ЗАМЕНИТЕ ТЕРМОСТАТ Нажмите здесь Click here

    B

    ПЕРЕЙДИТЕ К ШАГУ 53 Click here

  49. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте топливную систему.


      • Проверьте работу топливного насоса.

      • Убедитесь в отсутствии утечек топлива.

      • Проверьте давление в топливной системе.

      • Выполните активную диагностику (Control the All Cylinders Fuel Cut).

      Tech Tips

      Для проверки топливной системы без снятия с автомобиля обратитесь к следующим процедурам.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      Ненормальное состояние A
      Нормальное состояние B

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    A

  50. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте, нет ли посторонних веществ, например, частиц железа, вокруг топливного насоса (на топливном насосе, фильтре топливного насоса и внутри топливного бака), а также признаков заедания топливного насоса.

      Результат
      Результат Перейти к
      Посторонние вещества и признаки заедания топливного насоса отсутствуют А
      Есть посторонние вещества или признаки заедания топливного насоса B

      Tech Tips

      Если топливный насос, топливный фильтр или топливный бак загрязнен посторонними веществами, например, частицами железа, удалите эти вещества.


    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ

    А

  51. ПРОВЕРЬТЕ ТОПЛИВНУЮ СИСТЕМУ


    1. Проверьте топливную систему.


      • Проверьте работу топливного насоса.

      • Убедитесь в отсутствии утечек топлива.

      • Проверьте давление в топливной системе.

      • Выполните активную диагностику (Control the All Cylinders Fuel Cut).

      Tech Tips


      • Для проверки топливной системы без снятия с автомобиля обратитесь к следующим процедурам.

        Нажмите здесь Click here

      • После замены топливного насоса выполните процедуру "Проверка после ремонта".

        Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    OK

    КОНЕЦ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

  52. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Coolant Temp Не менее 120°C (248°F) Датчик температуры охлаждающей жидкости двигателя А
      Coolant Temp, Ambient Temperature Температура охлаждающей жидкости двигателя ниже температуры наружного воздуха не менее чем на 15°C (27°F) Датчик температуры охлаждающей жидкости двигателя
      Оба значения из данных фиксированного набора параметров, указанные выше Значения отличаются от указанных выше - B

    B

    УДАЛИТЕ DTC Click here

    А

  53. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. Проверьте датчик температуры охлаждающей жидкости.

      Нажмите здесь Click here

      Tech Tips

      После замены датчика температуры охлаждающей жидкости двигателя выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Нажмите здесь Click here

    OK

  54. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)


    1. Отсоедините разъем ЭБУ.

    2. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      B3-2 - B31-93 (THW) Всегда Менее 1 Ом
      B3-1 - B31-94 (ETHW) Всегда Менее 1 Ом
      B3-2 или B31-93 (THW) - масса Всегда 10 кОм или более

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  55. УДАЛИТЕ DTC


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

    КОНЕЦ

  56. ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ


    1. Выполните проверку системы зажигания без снятия с автомобиля.

      Нажмите здесь Click here

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы зажигания.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

    OK

  57. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Результат Предполагаемый участок Перейти к
      Throttle Air Flow F/B Valve Менее -0,3 л/с Недостаточный объем воздуха на впуске А
      Не менее 0,3 л/с B

    B

    ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE VVT LINEAR) Click here

    А

  58. ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА


    1. Проверьте, нет ли утечки воздуха в системе впуска [отсоединение вакуумного шланга, трещины, поврежденные прокладки и т.д.]

      Нажмите здесь Click here

      Tech Tips


      • Отпускание педали акселератора после разгона двигателя облегчает проверку, так как разрежение во впускных трубопроводах увеличивается, и шум всасывания воздуха становится громче.

      • Если значения параметров Short FT #1 и Long FT #1 существенно отличаются от нормальных на холостом ходу (при малом объеме воздуха на впуске) и практически соответствуют нормальным при разгоне двигателя (в случае большого объема воздуха на впуске), возможна утечка воздуха.

      OK
      Утечка воздуха отсутствует.

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы забора воздуха.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА ВОЗДУХА

    OK

  59. ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА


    1. Проверьте впускную систему.


      • Проверьте усилитель тормозной системы в сборе.

        Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

        Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here

      • Проверьте датчик массового расхода воздуха.

        Нажмите здесь Click here

      • Проверьте шланг системы принудительной вентиляции картера.

        Нажмите здесь Click here

      • Проверьте клапан принудительной вентиляции картера.

        Нажмите здесь Click here

      • Проверьте электровакуумный клапан продувки.

        Нажмите здесь Click here

      Результат
      Результат Перейти к
      Ненормальное состояние А
      Нормальное состояние B

      Tech Tips

      Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

      Нажмите здесь Click here


    А

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

    B

    ПЕРЕЙДИТЕ К ШАГУ 66 Click here

  60. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE VVT LINEAR)


    1. Выполните испытание Active Test, обратившись к последовательности проверки для DTC P0011.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Если диагностика в режиме Active Test дает нормальные результаты, но при работе клапан издает ненормальный шум, проверьте клапан на наличие признаков неисправностей.

      • Если гидравлический клапан изменения фаз заедает во включенном состоянии, перекрытие клапанов увеличивается, и сгорание ухудшается системой РОГ, что может приводить к нарушению равномерности холостого хода или заглоханию двигателя.

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ) Нажмите здесь Click here

    OK

  61. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ) – ECM)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0010.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  62. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CONTROL THE VVT EXHAUST LINEAR)


    1. Выполните испытание Active Test, обратившись к последовательности проверки для DTC P0014.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Если диагностика в режиме Active Test дает нормальные результаты, но при работе клапан издает ненормальный шум, проверьте клапан на наличие признаков неисправностей.

      • Если гидравлический клапан изменения фаз заедает во включенном состоянии, перекрытие клапанов увеличивается, и сгорание ухудшается системой РОГ, что может приводить к нарушению равномерности холостого хода или заглоханию двигателя.

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ) Нажмите здесь Click here

    OK

  63. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ) – ECM)


    1. Проверьте жгуты проводов и разъемы, обратившись к последовательности проверки для DTC P0013.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  64. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (УПРАВЛЕНИЕ ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ КЛАПАНА РОГ)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F).

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    5. Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position / All Data / MAP и Throttle Idle Position.


      Powertrain > Engine and ECT > Active Test
      Экран активной диагностики
      Control the EGR Step Position
      Экран Data List
      MAP
      Throttle Idle Position

    6. Убедитесь, что параметр "Throttle Idle Position" имеет значение ON (ВКЛ), и проверьте состояние холостого хода двигателя и значения MAP в Data List, выполняя испытание Active Test.

      OK
      MAP и состояние холостого хода изменяются в зависимости от положения шагового электродвигателя РОГ.
      - Положение шагового электродвигателя РОГ (Active Test)
      Шаг 0 Шаг 0-30
      Состояние холостого хода Стабильный холостой ход Холостой ход изменяется со стабильного на неравномерный, или двигатель глохнет

      MAP

      (Data List)

      Значение MAP: 20-48 кПа (абс.)

      [150-360 мм рт.ст. (абс.)]

      (клапан РОГ полностью закрыт)

      		 Значение MAP не менее чем на +10 кПа (75 мм рт. ст.) выше, чем когда клапан РОГ полностью закрыт

      Tech Tips


      • Во время испытания в режиме Active Test не оставляйте клапан РОГ открытым на 10 с или более.

      • После завершения испытания Active Test обязательно верните клапан РОГ в положение, соответствующее шагу 0.

      • Во время испытания в режиме Active Test не открывайте клапан РОГ на 30 шагов или более.

      • Если во время испытания Active Test состояние холостого хода не изменяется в зависимости от положения шагового электродвигателя РОГ, возможно, клапан РОГ неисправен.

      Результат
      Результат Следующий шаг
      NG А
      OK B

    B

    ПЕРЕЙДИТЕ К ШАГУ 66 Click here

    А

  65. ПРОВЕРЬТЕ КЛАПАН РОГ В СБОРЕ


    1. Снимите клапан РОГ в сборе.

      Нажмите здесь Click here

    2. Проверьте, не заедает ли клапан РОГ в сборе в открытом состоянии.

      OK
      Клапан РОГ плотно закрыт.

      Tech Tips

      После замены клапана РОГ в сборе выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ КЛАПАН РОГ В СБОРЕ Нажмите здесь Click here

    OK

  66. СЧИТАЙТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Предполагаемый участок Перейти к
      IGN Advance Knock Correct Learn Value
      Отличается от текущего значения для автомобиля на 10 град. или более Менее 3 град. (CA)

      • Датчик температуры охлаждающей жидкости двигателя

      • Датчик массового расхода воздуха в сборе

      • Датчик детонации

      		 А
      3 град. (CA) и более - B
      Отличается от текущего значения для автомобиля менее чем на 10 град. - -

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    А

  67. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. Проверьте датчик температуры охлаждающей жидкости.

      Нажмите здесь Click here

      Tech Tips

      После замены датчика температуры охлаждающей жидкости двигателя выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Нажмите здесь Click here

    OK

  68. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ)


    1. Отсоедините разъем ЭБУ.

    2. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      B3-2 - B31-93 (THW) Всегда Менее 1 Ом
      B3-1 - B31-94 (ETHW) Всегда Менее 1 Ом
      B3-2 или B31-93 (THW) - масса Всегда 10 кОм или более

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  69. ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ)


    1. Проверьте датчик массового расхода воздуха в сборе (датчик температуры воздуха на впуске).

      Нажмите здесь Click here

      Tech Tips


      • Если по причине неисправности датчика массового расхода воздуха (датчика температуры воздуха на впуске) ECM получает сигнал температуры воздуха на впуске выше номинального, возможна задержка зажигания.

      • Выполните "Проверку после ремонта" после замены датчика массового расхода воздуха в сборе.

        Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ Нажмите здесь Click here

    OK

  70. СНИМИТЕ ПОКАЗАНИЯ GTS (IGN ADVANCE AND KNOCK CORRECT LEARN VALUE)


    1. Подключите GTS к DLC3.

    2. Запустите двигатель и дайте ему прогреться до стабилизации температуры охлаждающей жидкости двигателя.

      Tech Tips

      Выключатели системы кондиционирования и всего вспомогательного оборудования должны быть выключены.

    3. Включите GTS.

    4. Запустите двигатель на холостому ходу.

    5. С помощью GTS считайте значение параметров IGN Advance и Knock Correct Learn Value в списке Data List.


      Powertrain > Engine and ECT > Data List
      Информация на дисплее прибора
      IGN Advance
      Knock Correct Learn Value
      Результат
      Параметр фиксированного набора Перейти К
      IGN Advance Knock Correct Learn Value
      Отличается от текущего значения для автомобиля на 10 град. или более Менее 3 град. (CA) А
      3 град. (CA) и более B
      Отличается от текущего значения для автомобиля менее чем на 10 град. -

    А

    ПРОВЕРЬТЕ СХЕМУ ДАТЧИКА ДЕТОНАЦИИ Нажмите здесь Click here

    B

    КОНЕЦ

  71. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (ПИТАНИЕ ТОПЛИВНОЙ ФОРСУНКИ В СБОРЕ)


    1. Проверьте жгут проводов и разъемы, обратившись к последовательности проверки для цепи топливной форсунки.

      Нажмите здесь Click here

      Tech Tips


      • Покачайте жгут проводов и разъем, чтобы увеличить вероятность обнаружения эпизодических неисправностей.

      • Не прикладывайте к жгуту проводов слишком большое усилие.

      • Причиной быстрого уменьшения частоты вращения коленчатого вала может быть неисправность во всех или в нескольких цилиндрах. (Возможна электрическая неисправность в общей проводке всех цилиндров.)

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ЦЕПЬ ПИТАНИЯ ТОПЛИВНОЙ ФОРСУНКИ В СБОРЕ Нажмите здесь Click here

    OK

  72. ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ


    1. Выполните проверку системы зажигания без снятия с автомобиля.

      Нажмите здесь Click here

      Tech Tips

      Выполните "Проверку после ремонта" после ремонта или замены системы зажигания.

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

    OK

  73. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Предполагаемый участок Перейти к
      A/C Signal ISC AUXS Torque (Air Conditioner) Power Steering Signal
      Значение A/C Signal на экране изменяется с OFF (ВЫКЛ) на ON (ВКЛ)*1 Значение отображается - Система кондиционирования А
      Значение составляет 0 л/с Остается в состоянии OFF (ВЫКЛ) - B
      Изменяется с OFF (ВЫКЛ) на ON (ВКЛ) Система рулевого управления с усилителем
      A/C Signal остается в состоянии OFF (ВЫКЛ)*1 - Изменяется с OFF (ВЫКЛ) на ON (ВКЛ)
      Остается в состоянии OFF (ВЫКЛ) -

      Tech Tips


      • *1: проверьте не только состояние ON (ВКЛ) / OFF (ВЫКЛ) кондиционера, но и изменение нагрузки системы кондиционирования.

      • Даже в случае нормальных результатов возможна неисправность системы рулевого управления с усилителем или системы кондиционирования. Если неисправности других узлов отсутствуют, проверьте систему рулевого управления с усилителем или систему кондиционирования.


    А

    ПРОВЕРЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ Для кондиционера с автоматическим управлением: Нажмите здесь Click here
    ПРОВЕРЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ Для моделей с кондиционером с ручным управлением Нажмите здесь Click here

    B

  74. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. С помощью GTS проверьте состояние автомобиля в данных фиксированного набора параметров на момент регистрации DTC.

      Нажмите здесь Click here

      Результат
      Параметр фиксированного набора Предполагаемый участок Перейти к
      Electrical Load Signal 1 (2) или ISC AUXS Torque (Alternator) ISC AUXS Torque (Alternator)
      Значение Electrical Load Signal 1 (2) изменяется с OFF (ВЫКЛ) на ON (ВКЛ)*1, или значение параметра ISC AUXS Torque (Alternator) увеличивается более чем на 5 Нм*1 Значение составляет 0 л/с - B
      Значение отображается Цепь сигнала электрической нагрузки А
      Параметр Electrical Load Signal 1 (2) остается в состоянии OFF (ВЫКЛ), или значение параметра ISC AUXS Torque (Alternator) не увеличивается более чем на 5 Нм - - B

      Tech Tips


      • *1: Если значение параметра Electrical Load Signal 1 (2) изменяется с OFF (ВЫКЛ) на ON (ВКЛ), или увеличивается значение "ISC AUXS Torque (Alternator)", вероятно, причиной неисправности является изменение электрической нагрузки. Проверьте генератор и соединения между генератором и ECM.

      • Даже в случае нормальных результатов возможна неисправность системы сигнала электрической нагрузки. Если неисправности других узлов отсутствуют, проверьте систему электрической нагрузки.


    А

    ПРОВЕРЬТЕ ЦЕПЬ ГЕНЕРАТОРА Нажмите здесь Click here

    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here
