СИСТЕМА SFI, Diagnostic DTC:P0116

Код DTC Наименование DTC
P0116 Неисправность в цепи датчика температуры охлаждающей жидкости, обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра

ОПИСАНИЕ

См. DTC P0115.

Нажмите здесь Click here

№ DTC Неисправность Условие обнаружения DTC Неисправный участок MIL Память
P0116 Неисправность в цепи датчика температуры охлаждающей жидкости, обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра

Выполняется одно из следующих условий (логика диагностирования за 2 поездку):


  • Когда холодный двигатель запущен и прогрет, показание датчика температуры охлаждающей жидкости двигателя не меняется.

  • Показание датчика температуры охлаждающей жидкости двигателя не меняется, когда прогретый двигатель останавливается, а затем выполняется запуск холодного двигателя.

  • Термостат

  • Датчик температуры охлаждающей жидкости

 Загорается Код DTC сохраняется

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ



ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства Датчик температуры охлаждающей жидкости
Продолжительность работы Один раз в течение одной поездки

ПРОВЕРОЧНАЯ ПОЕЗДКА

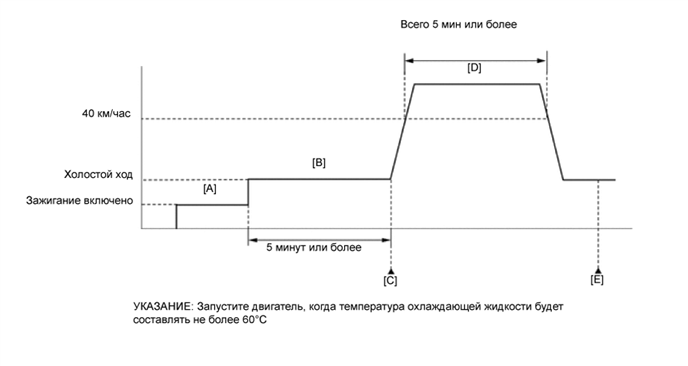

A01M2U8E43

  1. Подключите GTS к DLC3.

  2. Включите зажигание и GTS.

  3. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

  4. Убедитесь, что температура охлаждающей жидкости двигателя не превышает 60°C (140°F).

  5. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  6. Выключите зажигание и подождите не менее 30 секунд.

  7. Включите зажигание и GTS [A].

  8. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут [B].

    Tech Tips

    Если температура охлаждающей жидкости не изменяется не менее чем на 5°C (9°F), то датчик температуры охлаждающей жидкости неисправен. Продолжать эту процедуру нет необходимости.

  9. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [C].

  10. Считайте ожидающие обработки коды DTC.

    Tech Tips


    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

  12. Введите DTC: P0116.

  13. Проверьте результат проверки DTC.

    Дисплей GTS Описание
    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально
    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы
    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ

    Tech Tips


    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, выполните шаги [D] и [E].

  14. Совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) в течение 5 минут или более [D].

    CAUTION:

    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.

    Tech Tips

    В том случае, если контрольную поездку приходится прервать (например, из-за дорожных условий), она может быть возобновлена.

  15. Повторно проверьте результат проверки DTC [E].

    Tech Tips

    Если результатом проверки является состояние INCOMPLETE или N/A, выполните шаги [D] и [E] снова.

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Если одновременно с DTC P0116 выводятся коды DTC P0115, P0117 или P0118, возможно, имеется обрыв или короткое замыкание в цепи датчика температуры охлаждающей жидкости. В первую очередь выполните диагностику данных кодов DTC.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

  • Если выводится DTC, проверьте температуру охлаждающей жидкости двигателя, используя GTS. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp. Если значение Coolant Temp меньше фактической температуры охлаждающей жидкости двигателя, возможно, неисправна цепь датчика температуры охлаждающей жидкости двигателя. В этом случае сначала проверьте жгуты проводов и разъемы (а также их подключение) между ECM и датчиком температуры охлаждающей жидкости двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0116)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Считайте коды DTC.


      Powertrain > Engine and ECT > Trouble Codes
      Результат
      Результат Перейти к
      DTC P0116 выводится А
      DTC P0116 и другие DTC выводятся B

      Tech Tips

      Если отображаются какие-либо другие коды, помимо P0116, сначала выполните поиск неисправностей для данных DTC.


    B

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ТЕРМОСТАТ


    1. Проверьте термостат (температуру открывания).

      Нажмите здесь Click here

      Tech Tips

      После замены датчика температуры охлаждающей жидкости двигателя выполните процедуру "Проверка после ремонта".

      Нажмите здесь Click here

      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ТЕРМОСТАТ Нажмите здесь Click here
