РЕШЕТКА РАДИАТОРА (для моделей с кузовом типа "седан") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

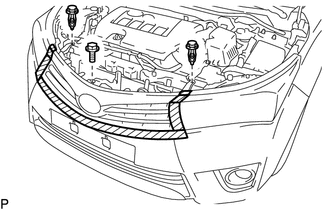

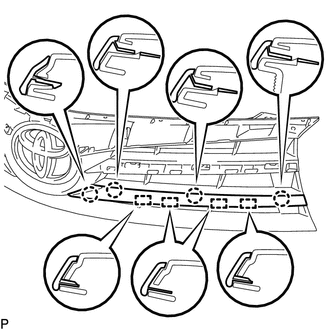

1. СНИМИТЕ КРЫШКУ РАДИАТОРА




   1.

      Освободите 4 фиксатора и снимите крышку радиатора.

2. СНИМИТЕ РЕШЕТКУ РАДИАТОРА В СБОРЕ




   1.

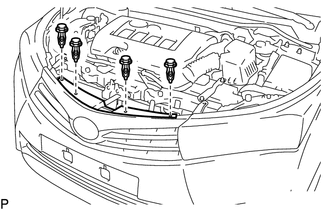

      Защитная клейкая лента

      Наклейте защитную клейкую ленту вокруг решетки радиатора.

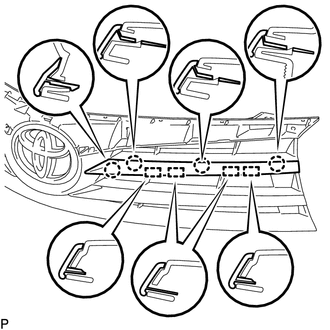

   2. Выверните болт и снимите 2 фиксатора.

   3.

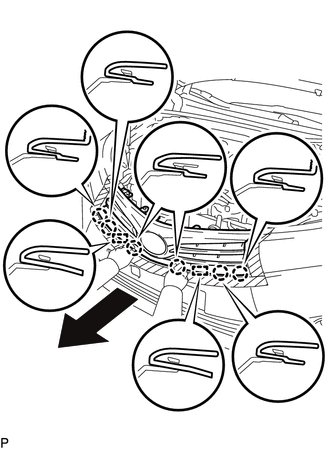

      Освободите 6 захватов и 2 направляющих, и снимите решетку радиатора в сборе, как показано на рисунке.

3. СНИМИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И РЕШЕТКОЙ РАДИАТОРА




   1.

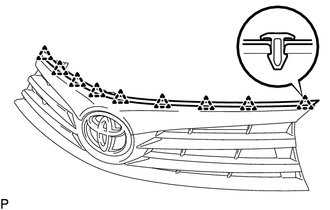

      Освободите 9 фиксаторов и снимите уплотнение между капотом и решеткой радиатора.

4. СНИМИТЕ ВЕРХНЮЮ РЕШЕТКУ РАДИАТОРА




   1.

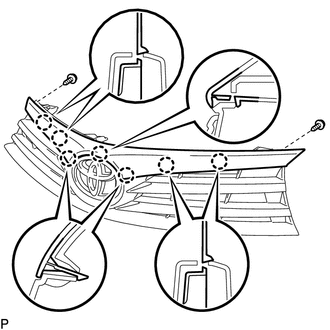

      Выверните 2 винта.

   2. Освободите 7 захватов и снимите верхнюю решетку радиатора.

5. СНИМИТЕ ЭМБЛЕМУ НА РЕШЕТКЕ РАДИАТОРА (ИЛИ ПЕРЕДНЕЙ ПАНЕЛИ)




   1.

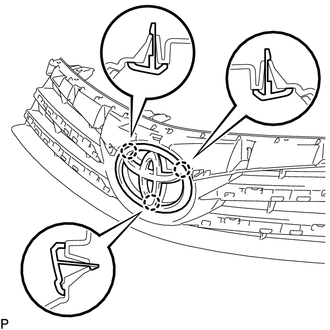

      Освободите 3 захвата и снимите эмблему решетки радиатора (или передней панели).

6. СНИМИТЕ ЛЕВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА




   1.

      Освободите 4 захвата и 4 направляющих, и снимите левый молдинг верхней решетки радиатора.

7. СНИМИТЕ ПРАВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.

8. СНИМИТЕ ЛЕВЫЙ МОЛДИНГ ЦЕНТРАЛЬНОЙ РЕШЕТКИ РАДИАТОРА




   1.

      Освободите 4 захвата и 4 направляющих, и снимите левый молдинг центральной решетки радиатора.

9. СНИМИТЕ ПРАВЫЙ МОЛДИНГ ЦЕНТРАЛЬНОЙ РЕШЕТКИ РАДИАТОРА

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.
