ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "хэтчбэк") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ОПОРНЫЙ КРОНШТЕЙН ЗАДНЕГО НОМЕРНОГО ЗНАКА (для моделей с кронштейном)


    1. A01M1ZO

      Выверните 2 винта и снимите опорный кронштейн заднего номерного знака.

  2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО НОМЕРНОГО ЗНАКА (для моделей с кронштейном)

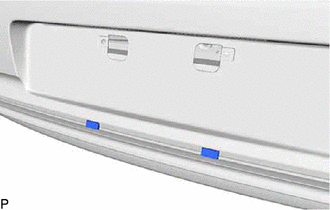

    1. A01LV3T

      Снимите 2 задних накладки заднего номерного знака.

  3. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей без сенсорной системы помощи при парковке TOYOTA)

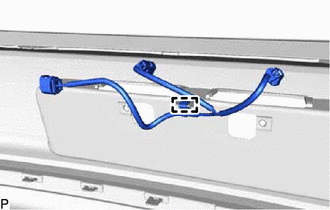

    A01M1UP

    1. Освободите зажим и снимите жгут электропроводки багажного отделения № 2.

  4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Отсоедините 4 разъема.

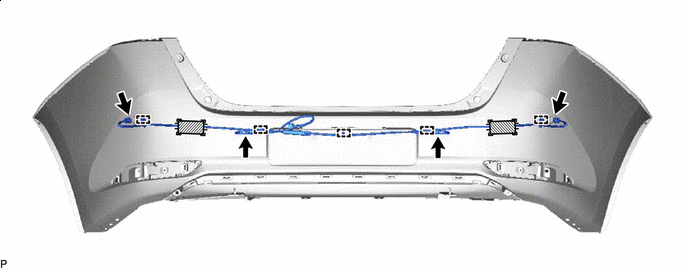

      A01M34BC01
      A01M1XR Клейкая лента - -

    2. Снимите клейкую ленту с заднего бампера.

    3. Освободите 5 зажимов и снимите жгут электропроводки багажного отделения № 2.

  5. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  6. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  7. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A01LXOL

      Освободите 6 захватов и снимите левый удлинитель заднего бампера.

    2. A01M2ZV

      Выверните винт.

    3. Освободите захват.

    4. Освободите направляющую, чтобы снять левый уголковый отражатель в сборе.

  8. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  9. СНИМИТЕ МОЛДИНГ ЗАДНЕГО БАМПЕРА


    1. A01M2A4

      Выверните 2 винта.

    2. A01LVBU

      Освободите 10 захватов, чтобы снять удлинитель заднего бампера с молдингом заднего бампера.

    3. A01LYWX

      Освободите 10 захватов, чтобы снять молдинг заднего бампера с удлинителя заднего бампера.

  10. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A01LZH0

      Выверните 2 винта.

    2. Расцепите 3 захвата и снимите левый боковой держатель заднего бампера.

  11. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  12. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  13. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  14. СНИМИТЕ ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


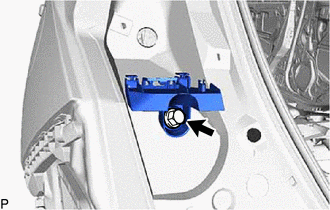

    1. A01M2RN

      Выверните винт и снимите верхний левый держатель заднего бампера.

  15. СНИМИТЕ ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  16. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01LYZQ

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  17. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01M0O0

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  18. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A01M23Y

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  19. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A01LX5Y

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  20. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
