ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "хэтчбэк") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  2. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  3. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. A012MEQ

      Отсоедините 2 зажима и снимите жгут электропроводки багажного отделения № 2.

  5. СНИМИТЕ КРОНШТЕЙН НОМЕРНОГО ЗНАКА (для моделей с кронштейном)


    1. A012HOJ

      Выверните 2 винта и снимите кронштейн номерного знака.

  6. СНИМИТЕ НАКЛАДКУ ЗАДНЕГО НОМЕРНОГО ЗНАКА


    1. Снимите 6 задних накладок заднего номерного знака.

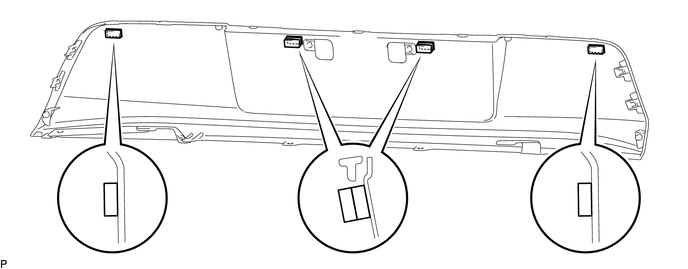

      A012JYI

    2. Для моделей с кронштейном:

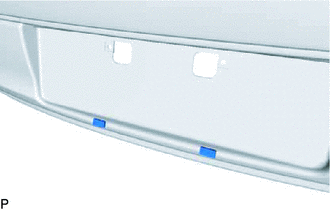

      1. A012KGN

        Снимите 2 задних накладки заднего номерного знака.

  7. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A012KW2

      Выверните винт.

    2. Расцепите захват и снимите левый уголковый отражатель в сборе.

  8. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  9. СНИМИТЕ ЗАЩИТУ ЗАДНЕГО БАМПЕРА


    1. A012MXX

      Выверните 4 винта.

    2. A012KQW

      Освободите 11 захватов и снимите защиту заднего бампера.

  10. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ МОЛДИНГ ЗАДНЕГО БАМПЕРА


    1. A012JR6

      Выверните 3 винта.

    2. Освободите 4 захвата и снимите левый боковой молдинг заднего бампера.

  11. СНИМИТЕ ПРАВЫЙ БОКОВОЙ МОЛДИНГ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  12. СНИМИТЕ МОЛДИНГ ЗАДНЕГО БАМПЕРА


    1. A012IRN

      Выверните 3 винта.

    2. Освободив 2 захвата и 3 направляющих, снимите молдинг заднего бампера.

  13. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A012IXQ

      Выверните 2 винта.

    2. Расцепите 3 захвата и снимите левый боковой держатель заднего бампера.

  14. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  15. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  16. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  17. СНИМИТЕ ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

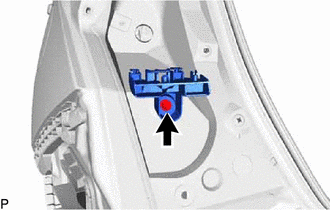

    1. A012J2J

      Выверните винт и снимите верхний левый держатель заднего бампера.

  18. СНИМИТЕ ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  19. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A012FU8

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  20. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A012JGL

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  21. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A012LHG

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  22. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A012HNX

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  23. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
