ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "универсал") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Отсоедините 4 разъема.

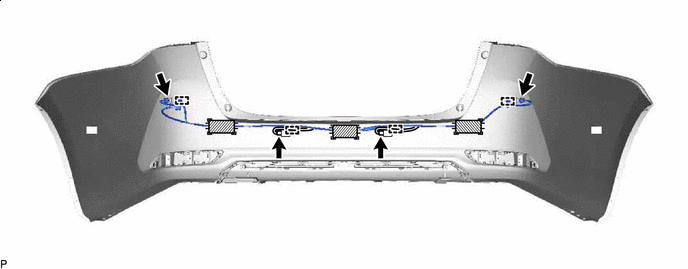

      A01M15LC01
      A01M1XR Клейкая лента - -

    2. Снимите клейкую ленту с заднего бампера.

    3. Освободите 4 зажима и снимите жгут электропроводки багажного отделения № 2.

  2. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  3. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  4. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  5. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 3 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  6. СНИМИТЕ ЛЕВУЮ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

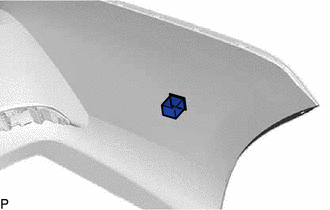

    1. A01M017

      Снимите левую накладку заднего бампера.

  7. СНИМИТЕ ПРАВУЮ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  8. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A01M05W

      Освободите 6 захватов и снимите левый удлинитель заднего бампера.

    2. A01M2VB

      Выверните винт.

    3. Освободите захват.

    4. Освободите направляющую, чтобы снять левый уголковый отражатель в сборе.

  9. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  10. СНИМИТЕ МОЛДИНГ ЗАДНЕГО БАМПЕРА № 2


    1. A01M1S4

      Снимите 2 фиксатора.

    2. A01M33W

      Освободите 10 захватов и направляющую, чтобы снять защиту заднего бампера с молдингом заднего бампера № 2.

    3. A01LWDA

      Выверните 2 винта.

    4. Освободите 10 захватов, чтобы снять молдинг заднего бампера № 2 с защиты заднего бампера.

  11. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A01LYBZ

      Выверните 3 винта.

    2. A01LVL2

      Освободите 4 захвата и направляющую, и снимите левый боковой держатель заднего бампера.

  12. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  13. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  14. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  15. СНИМИТЕ ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

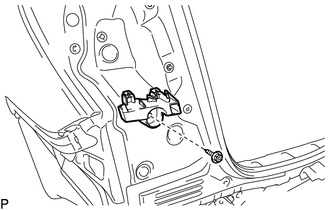

    1. A01LXE6

      Выверните винт и снимите верхний левый держатель заднего бампера.

  16. СНИМИТЕ ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  17. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01LWLN

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  18. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01LYRS

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  19. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A01M0FA

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  20. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A01M38C

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  21. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
