ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "универсал") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 4 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  2. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  3. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 4 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Отсоедините 4 разъема.

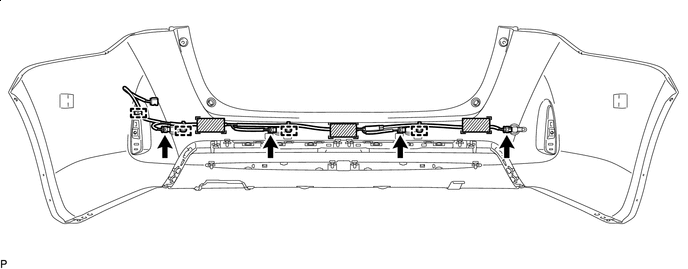

      A012JA7C01
      A012F6O Клейкая лента - -

    2. Снимите клейкую ленту с накладки заднего бампера.

    3. Освободите 4 зажима и снимите жгут электропроводки багажного отделения № 2.

  5. СНИМИТЕ ЛЕВУЮ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

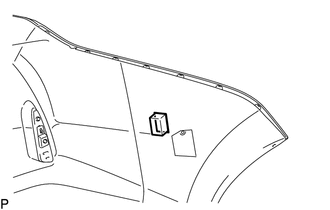

    1. A012K3J

      Снимите левую накладку заднего бампера.

  6. СНИМИТЕ ПРАВУЮ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  7. СНИМИТЕ ЦЕНТРАЛЬНУЮ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

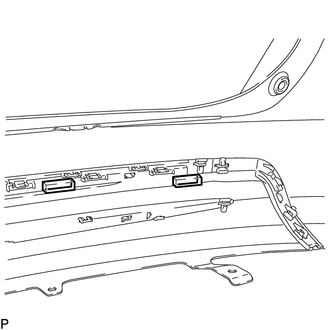

    1. A012N9B

      Снимите 2 центральных накладки заднего бампера.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  8. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A012L2E

      Выверните винт.

    2. Освободите захват и снимите левый уголковый отражатель в сборе.

  9. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  10. СНИМИТЕ ЗАЩИТУ ЗАДНЕГО БАМПЕРА


    1. Снимите 5 фиксаторов.

      A012JNU

    2. Освободите 8 захватов и 5 направляющих, и снимите защиту заднего бампера.

      A012LD1

    3. Снимите 3 фиксатора.

      A012NAX

    4. Освободите 6 захватов и 3 направляющих, и снимите молдинг заднего бампера № 2.

      A012JQZ

  11. СНИМИТЕ МОЛДИНГ ЗАДНЕГО БАМПЕРА


    1. Снимите 5 фиксаторов.

      A012LHI

    2. Освободите 8 захватов и 5 направляющих, и снимите молдинг заднего бампера.

      A012FPP

  12. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A012K2W

      Выверните 3 винта.

    2. A012FI9

      Освободите 4 захвата и направляющую, и снимите левый боковой держатель заднего бампера.

  13. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  14. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  15. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  16. СНИМИТЕ ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

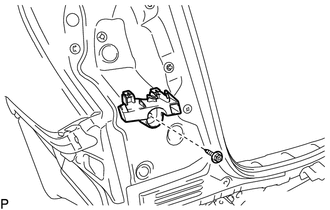

    1. A012JC7

      Выверните винт и снимите верхний левый держатель заднего бампера.

  17. СНИМИТЕ ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  18. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A012ITC

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  19. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A012IW3

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  20. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A012KO2

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  21. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A012IAZ

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  22. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
