ТАБЛИЧКА ДАННЫХ ИЗГОТОВИТЕЛЯ (для моделей с кузовом типа "хэтчбэк") УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips

Перед установкой табличек данных изготовителя или эмблемы разогревайте кузов автомобиля и таблички или эмблему с помощью нагревательной лампы.

Температура нагрева
Параметр Температура
Кузов автомобиля 40-60°C (104-140°F)
Табличка данных изготовителя или эмблема 20 - 30°C (68 - 86°F)

Note

Не допускайте чрезмерного нагрева кузова автомобиля, табличек данных изготовителя и эмблемы.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ЭМБЛЕМУ № 1 НА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Очистите поверхность кузова автомобиля.


      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки двусторонней клейкой ленты с кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

    2. С помощью нагревательной лампы разогрейте кузов автомобиля и новую эмблему двери багажного отделения № 1.

    3. Удалите отслаивающуюся бумагу с эмблемы двери багажного отделения № 1.

      Tech Tips

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

    4. Вставьте 2 штифта и установите эмблему на двери багажного отделения № 1, как показано на рисунке.

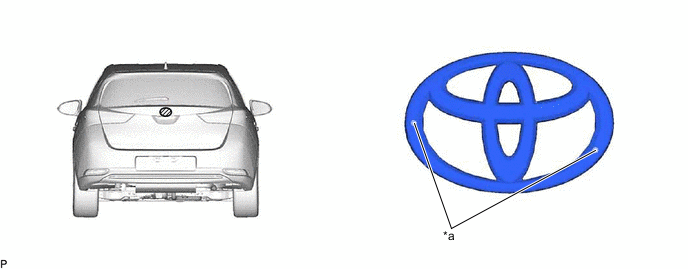

      A01M2GWC01
      *a Установочный штифт - -

  2. УСТАНОВИТЕ ТАБЛИЧКУ ДАННЫХ ИЗГОТОВИТЕЛЯ НА ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Очистите поверхность кузова автомобиля.


      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки двусторонней клейкой ленты с кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

    2. С помощью нагревательной лампы разогрейте кузов автомобиля и новую табличку данных изготовителя на двери багажного отделения.

    3. Снимите прокладочную бумагу с таблички данных изготовителя на двери багажного отделения.

      Tech Tips

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

    4. Закрепите табличку данных изготовителя на двери багажного отделения, как показано на рисунке.

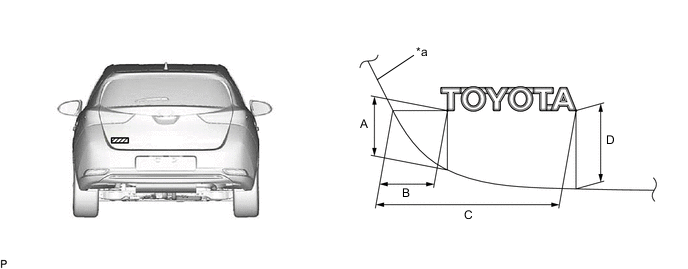

      A01LWQ2C01
      *a Профиль панели двери багажного отделения - -
      Номинальная величина
      Область Измерение Область Измерение
      А 51,4 мм (2,02 дюйма) B 45,8 мм (1,80 дюйма)
      C 157,3 мм (6,19 дюйма) D 66,8 мм (2,63 дюйма)

  3. УСТАНОВИТЕ ТАБЛИЧКУ ДАННЫХ ИЗГОТОВИТЕЛЯ № 2 НА ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Очистите поверхность кузова автомобиля.


      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки двусторонней клейкой ленты с кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

    2. С помощью нагревательной лампы прогрейте кузов автомобиля и новую паспортную табличку № 2 на двери багажного отделения.

    3. Снимите отслаивающуюся бумагу с таблички данных изготовителя на двери багажного отделения № 2.

      Tech Tips

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

    4. Установите таблички данных изготовителя на двери багажного отделения № 2, как показано на рисунке.

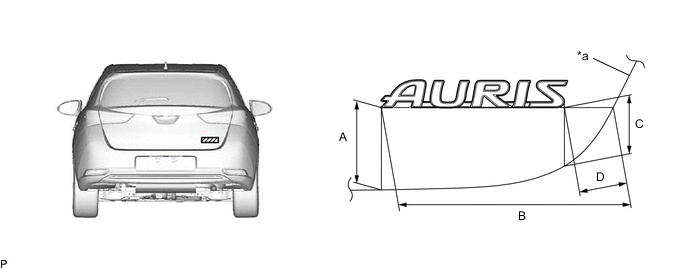

      A01LYWLC02
      *a Профиль панели двери багажного отделения - -
      Номинальная величина
      Область Расстояние Область Расстояние
      А 68,3 мм (2,69 дюйма) B 191,2 мм (7,53 дюйма)
      C 48,3 мм (1,90 дюйма) D 39,1 мм (1,54 дюйма)
