ПЕРЕДНИЙ БАМПЕР (для моделей с кузовом типа "седан") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ




   1. Для моделей с системой очистителей фар:




      1. Подсоедините шланг очистителя фар.

   2. Для моделей с сенсорной системой помощи при парковке TOYOTA:




      1. Подсоедините разъем ультразвукового датчика.

   3.

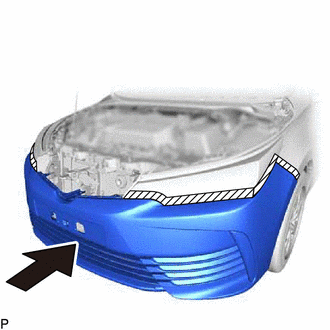

      Переместите передний бампер в сборе в положение, как показано на рисунке.

   4. Установите 3 фиксатора.

   5. Оттяните назад край переднего бампера и подсоедините разъем.

      Note

      Не прилагайте чрезмерного усилия при оттягивании переднего бампера в сборе.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

   6.

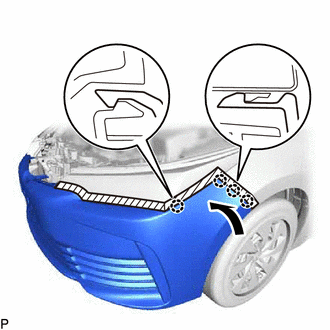

      Введите в зацепление 4 захвата, как показано на рисунке.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

   7. Заверните 8 винтов.

   8.

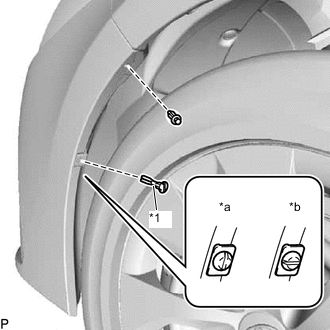

      *1	Фиксатор пальца
      *a	Правильно
      *b	Неправильно

      Установите фиксатор штифта, как показано на рисунке.

      Note

      Вставьте фиксатор штифта так, чтобы его прорезь располагалась вертикально. Не поворачивайте фиксатор после установки. После установки убедитесь, что прорезь фиксатора расположена вертикально.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

   9. Закрепите передний бампер в сборе фиксатором.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

2. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА В СБОРЕ

   Нажмите здесь Click here

3. ОТРЕГУЛИРУЙТЕ ПРОТИВОТУМАННЫЕ ФАРЫ В СБОРЕ (для моделей с противотуманными фарами)

   Нажмите здесь Click here

4. ДОБАВЬТЕ ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с очистителями фар)

   Нажмите здесь Click here
