ЗВУКОВОЙ СИГНАЛ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

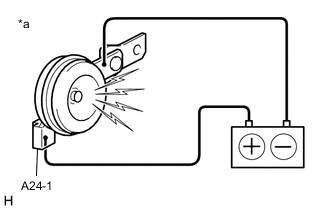

  1. ПРОВЕРЬТЕ ВЫСОКОЧАСТОТНЫЙ ЗВУКОВОЙ СИГНАЛ В СБОРЕ


    1. A00Y9KPC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Высокочастотный звуковой сигнал в сборе)

      Подайте напряжение аккумуляторной батареи и проверьте работу высокочастотного звукового сигнала, используя таблицу ниже.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт A24-1

      Отрицательный (-) вывод аккумуляторной батареи → масса кузова

      		 Звуковой сигнал функционирует

      Если результат не соответствует норме, замените высокочастотный звуковой сигнал.
