ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "универсал") УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

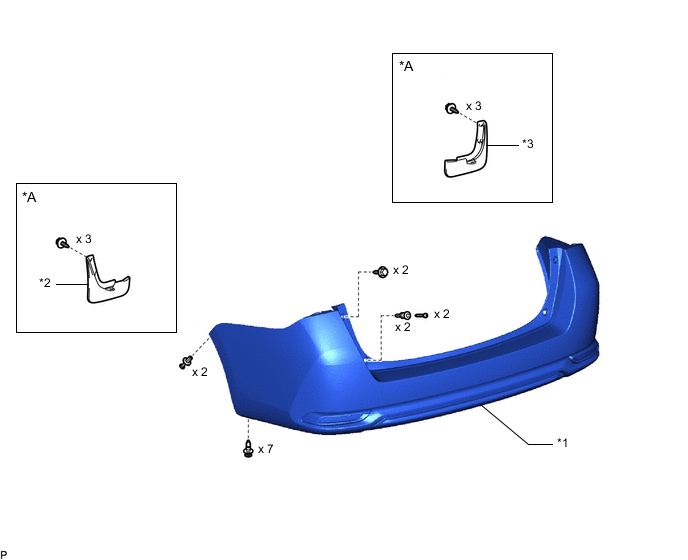

| *A | для моделей с брызговиками | - | - |
| *1 | ЗАДНИЙ БАМПЕР В СБОРЕ | *2 | БРЫЗГОВИК ЗАДНЕЙ ЛЕВОЙ БОКОВОЙ ПАНЕЛИ |
| *3 | БРЫЗГОВИК ПРАВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ | - | - |
ИЛЛЮСТРАЦИЯ

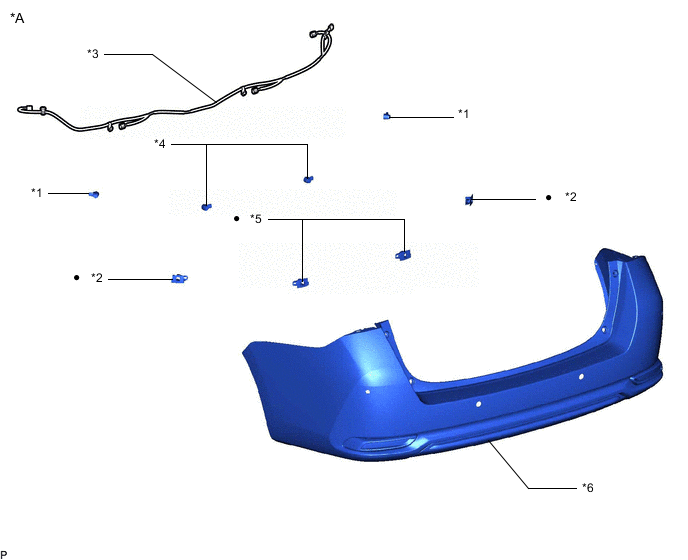

| *A | Для моделей с сенсорной системой помощи при парковке TOYOTA | - | - |
| *1 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 | *2 | ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 1 |
| *3 | ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 | *4 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 |
| *5 | ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 3 | *6 | ЗАДНИЙ БАМПЕР В СБОРЕ |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

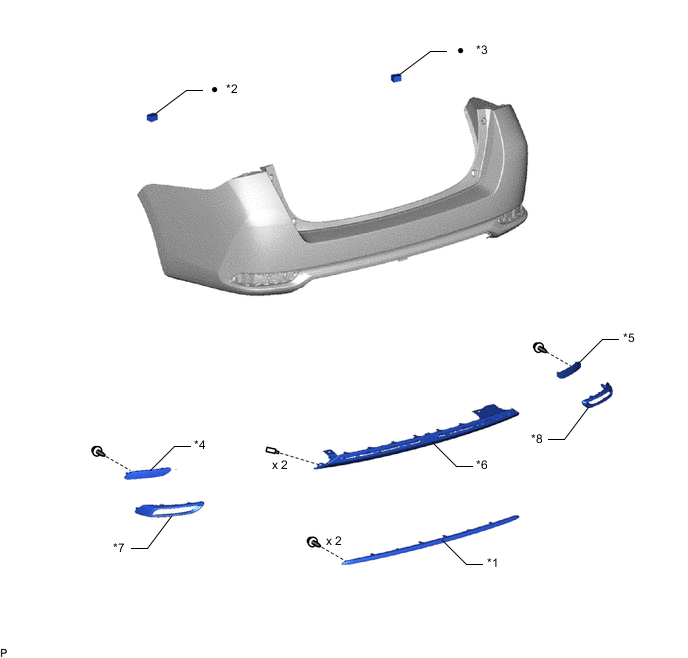

| *1 | МОЛДИНГ ЗАДНЕГО БАМПЕРА № 2 | *2 | ЛЕВАЯ НАКЛАДКА ЗАДНЕГО БАМПЕРА |
| *3 | ПРАВАЯ НАКЛАДКА ЗАДНЕГО БАМПЕРА | *4 | ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ |
| *5 | ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ | *6 | ЗАЩИТА ЗАДНЕГО БАМПЕРА |
| *7 | ЛЕВЫЙ УДЛИНИТЕЛЬ ЗАДНЕГО БАМПЕРА | *8 | ПРАВЫЙ УДЛИНИТЕЛЬ ЗАДНЕГО БАМПЕРА |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

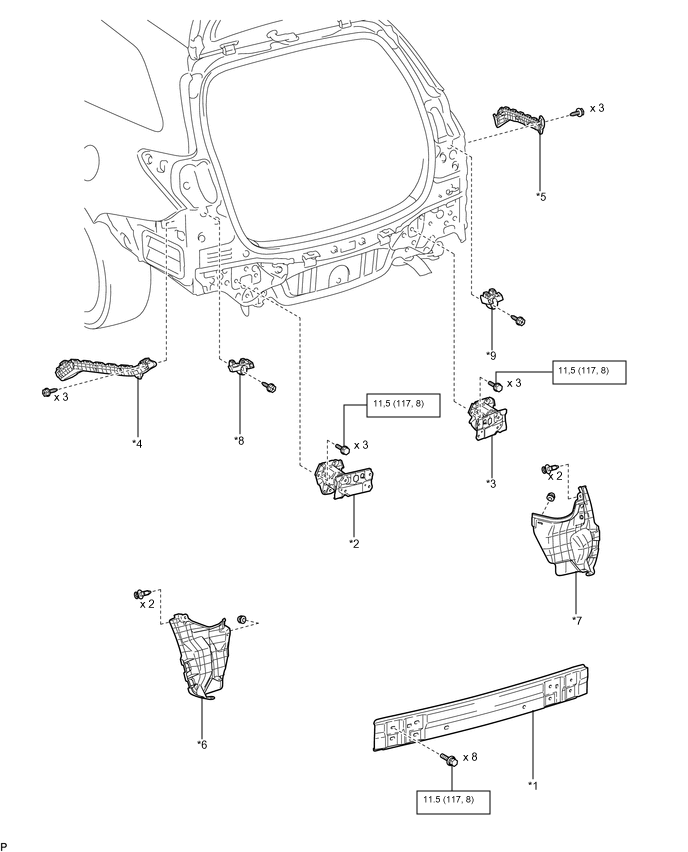

| *1 | УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1 | *2 | ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ |
| *3 | ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ | *4 | ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА |
| *5 | ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА | *6 | ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА |
| *7 | ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА | *8 | ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА |
| *9 | ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
