ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "седан") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  2. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  3. СНИМИТЕ ДЕРЖАТЕЛЬ ЗАДНЕГО ЦЕНТРАЛЬНОГО УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  4. СНИМИТЕ ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  5. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  6. СНИМИТЕ ДЕРЖАТЕЛЬ ЗАДНЕГО УГЛОВОГО УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  7. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Отсоедините 4 разъема.

      A01TCL9

    2. Освободите 4 зажима и снимите жгут электропроводки багажного отделения № 2.

  8. СНИМИТЕ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

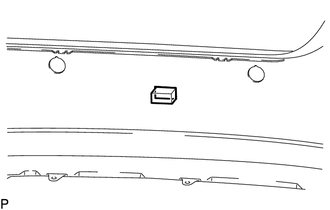

    1. A01TAED

      Снимите накладку заднего бампера.

  9. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A01TD7X

      Выверните винт.

    2. Освободите захват и снимите левый уголковый отражатель в сборе.

  10. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  11. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A01TCW4

      Выверните 2 винта.

    2. Отцепите 4 захвата и снимите левый боковой держатель заднего бампера.

  12. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  13. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  14. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  15. СНИМИТЕ ЛЕВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

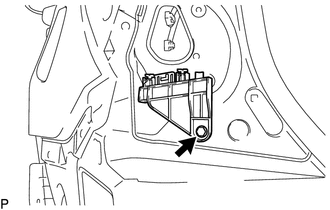

    1. A01T9NL

      Выверните винт и снимите верхний левый держатель заднего бампера.

  16. СНИМИТЕ ПРАВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  17. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01TBZG

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  18. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01TD1U

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  19. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A01TARQ

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  20. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A01TDJ1

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  21. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
