ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "седан") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  2. СНИМИТЕ ФИКСАТОР УЛЬТРАЗВУКОВОГО ДАТЧИКА (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  3. СНИМИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 3 (для моделей с сенсорной системой помощи при парковке TOYOTA)

    Нажмите здесь Click here

  4. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 (для моделей с сенсорной системой помощи при парковке TOYOTA)


    1. Отсоедините 4 разъема.

      A01D3QV

    2. Освободите 4 зажима и снимите жгут электропроводки багажного отделения № 2.

  5. СНИМИТЕ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

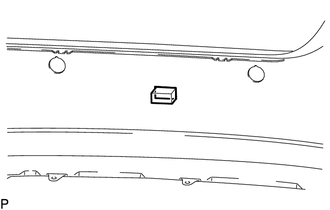

    1. A01D6HF

      Снимите накладку заднего бампера.

  6. СНИМИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ


    1. A01D4GO

      Выверните винт.

    2. Освободите захват и снимите левый уголковый отражатель в сборе.

  7. СНИМИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  8. СНИМИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА


    1. A01D3O4

      Выверните 2 винта.

    2. Отцепите 4 захвата и снимите левый боковой держатель заднего бампера.

  9. СНИМИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  10. СНИМИТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Нажмите здесь Click here

  11. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  12. СНИМИТЕ ЛЕВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

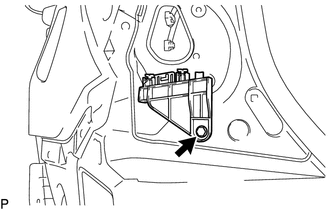

    1. A01D4V4

      Выверните винт и снимите верхний левый держатель заднего бампера.

  13. СНИМИТЕ ПРАВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  14. СНИМИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01D4L9

      Отсоедините 3 фиксатора и снимите левое боковое уплотнение заднего бампера.

  15. СНИМИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА


    1. A01D635

      Отсоедините 3 фиксатора и снимите правое боковое уплотнение заднего бампера.

  16. СНИМИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА № 1


    1. A01D6H1

      Выверните 8 болтов и снимите усиление заднего бампера № 1.

  17. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ


    1. A01D5LO

      Выверните 3 болта и снимите левый кронштейн заднего бампера в сборе.

  18. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
