ЗАДНИЙ БАМПЕР (для моделей с кузовом типа "универсал") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ БРЫЗГОВИК ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиками)

    Нажмите здесь Click here

  2. СНИМИТЕ БРЫЗГОВИК ПРАВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиками)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  3. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

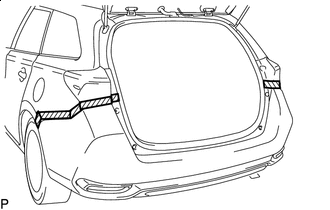

    1. A01LVQ0C01
      A01M1XR Защитная клейкая лента

      Наклейте защитную клейкую ленту на задний бампер, как показано на рисунке.

    2. A01LV62

      Выверните 2 винта.

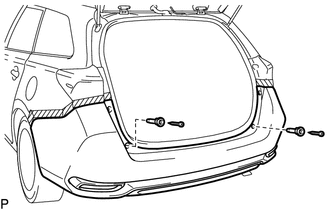

    3. A01LVWJ

      Выверните 2 винта и освободите 2 фиксатора.

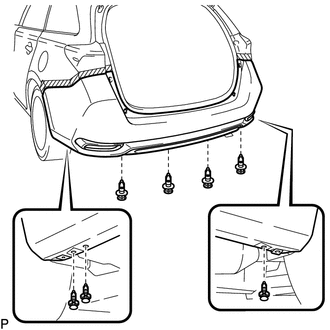

    4. A01M1M5

      С помощью съемника фиксаторов освободите 7 фиксаторов.

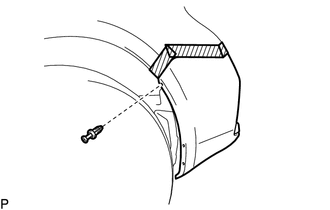

    5. A01M1HK

      С помощью съемника фиксаторов освободите фиксатор.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

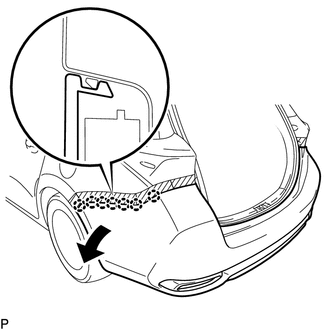

    6. A01LYSR

      Освободите 7 захватов, как показано на рисунке.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

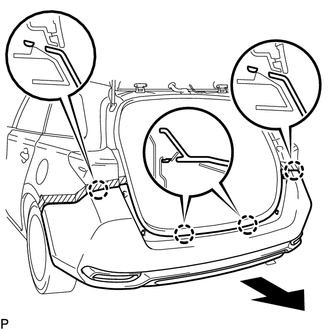

    7. A01M22M

      Освободите 4 захвата, как показано на рисунке.

    8. Для моделей с сенсорной системой помощи при парковке TOYOTA:


      1. Отсоедините разъем.

    9. Снимите задний бампер в сборе.
