СИСТЕМА AFS (СИСТЕМА АДАПТИВНОГО ПЕРЕДНЕГО ОСВЕЩЕНИЯ), Diagnostic DTC:B2415

Код DTC Наименование DTC
B2415 Неисправность датчика скорости автомобиля

ОПИСАНИЕ

ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) получает сигналы частоты вращения передних колес от ЭБУ системы противоскольжения по шине CAN.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B2415 Неисправность датчика скорости автомобиля Сбой сигнала скорости автомобиля

  • Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системой противоскольжения)

  • ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе)

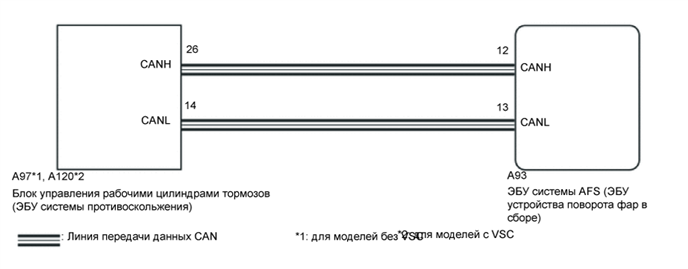

СХЕМА СОЕДИНЕНИЙ

A00Y9N6E06

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Прежде чем приступать к следующей проверке, проверьте работу системы передачи данных согласно указаниям раздела "Система диагностики" и убедитесь, что система передачи данных CAN исправна.

    Нажмите здесь Click here

  • В случае замены ЭБУ системы AFS (ЭБУ устройства поворота фар) необходимо выполнить синхронизацию информации об автомобиле и инициализацию ЭБУ системы AFS (ЭБУ устройства поворота фар).

    Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC.

      Нажмите здесь Click here


      Body Electrical > AFS > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Body Electrical > AFS > Trouble Codes
      OK
      DTC B2415 не выводится.
      Результат
      Следующий шаг
      OK
      NG

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    NG

  2. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ)


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Chassis > ABS/VSC/TRC > Trouble Codes
      OK
      Коды DTC для системы управления тормозами не выводятся.
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с системой VSC) B
      NG (для моделей без системы VSC) C

    А

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ) Нажмите здесь Click here

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ" (ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ) Нажмите здесь Click here

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ" (СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ) Нажмите здесь Click here
