ЗАДНИЙ ФОНАРЬ В СБОРЕ (кроме моделей с кузовом типа "седан") ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   УСТАНОВИТЕ КОЛПАК И КОРПУС ЗАДНЕГО ФОНАРЯ

2. Click here

   УСТАНОВИТЕ ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЗАДНЕГО ФОНАРЯ



   1.

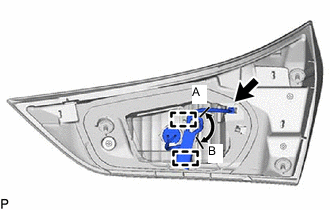

      Введите в зацепление 2 зажима, чтобы закрепить патрон и проводку заднего фонаря.

      Note:

      Убедитесь, что жгут проводов не провисает между точками (A) и (B).

   2. Подсоедините все разъемы.

3. Click here

   УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА




   1. Установите лампу фонаря заднего хода в патрон заднего фонаря с проводкой.

   2.

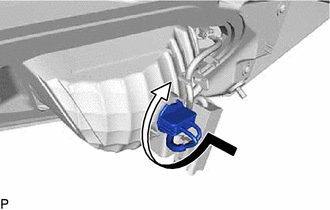

      Поверните патрон и проводку заднего блока фонарей и лампу фонаря заднего хода в направлении, указанном на рисунке стрелкой, и подсоедините их как единый узел.

4. Click here

   УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ



   1.

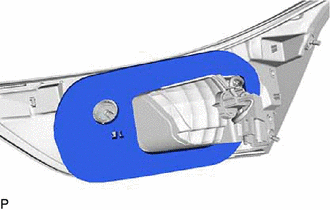

      Установите новую прокладку заднего фонаря.
