ЗАДНИЙ ФОНАРЬ В СБОРЕ (кроме моделей с кузовом типа "седан") РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

    A01KRG5

    1. Снимите прокладку заднего фонаря.

      Note


      • Обязательно удаляйте все остатки прежних прокладок с кузова.


      • Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего фонаря.

  2. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

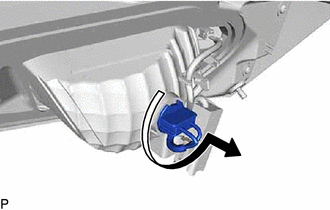

    1. A01KR0K

      Поверните патрон и проводку заднего блока фонарей и лампу фонаря заднего хода в направлении, указанном на рисунке стрелкой, и отсоедините их как единый узел.

    2. Отсоедините лампу фонаря заднего хода от патрона заднего фонаря с проводкой.

  3. СНИМИТЕ ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЗАДНЕГО ФОНАРЯ


    1. A01KS8H

      Отсоедините все разъемы.

    2. Освободите 2 зажима и снимите патрон и проводку заднего фонаря.

  4. СНИМИТЕ КОЛПАК И КОРПУС ЗАДНЕГО ФОНАРЯ
