ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с кузовом типа "седан") ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПАТРОН ЛАМПЫ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

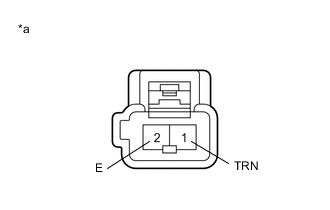

    1. A012KX9C01
      *a

      Устройство с неподсоединенным жгутом проводов

      (патрон заднего указателя поворота)

      Отсоедините разъем заднего блока фонарей.

    2. Подайте напряжение аккумуляторной батареи на патрон лампы заднего указателя поворота и убедитесь, что лампы включаются.

      OK
      Условие Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (TRN)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (E)

      		 Указатель поворота включается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон лампы заднего указателя поворота.

  2. ПРОВЕРЬТЕ ПАТРОН ЛАМПЫ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

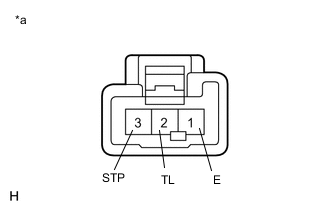

    1. A012HSXC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (патрон лампы заднего фонаря и стоп-сигнала)

      Отсоедините разъем заднего блока фонарей.

    2. Подайте напряжение аккумуляторной батареи на патрон лампы заднего фонаря и стоп-сигнала, и убедитесь, что лампы включаются.

      OK
      Условие Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 3 (STP)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (E)

      		 Стоп-сигнал загорается

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (TL)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (E)

      		 Задний фонарь загорается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон лампы заднего фонаря и стоп-сигнала.
