ФАРА В СБОРЕ (кроме моделей с кузовом типа "седан") УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ФАРУ В СБОРЕ




   1. Для моделей с галогенными фарами:




      1. Подсоедините 2 разъема.

      2. Введите в зацепление 2 зажима.

   2. Для моделей с газоразрядными фарами:




      1. Подсоедините 2 разъема.

      2. Введите зажим в зацепление.

   3.

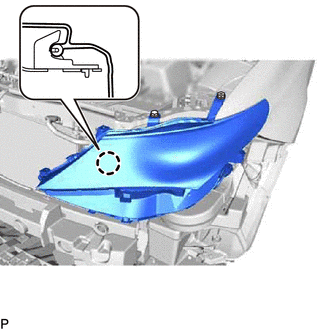

      Введите в зацепление захват, чтобы временно установить фару в сборе.

   4. Закрепите фару в сборе 2 болтами и винтом.

      Torque:

      Болт

      5,9 Н*м  { 60 кгс*см, 52 фунт-сила-дюйма }

2. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ПОТОКА ВОЗДУХА РАДИАТОРА № 2 (для моделей с 1AD-FTV, 1ND-TV)




   1. Установите воздушную направляющую радиатора № 2 и закрепите ее 5 фиксаторами.

3. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

   Нажмите здесь Click here

4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с газоразрядными фарами)

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here

5. ОТРЕГУЛИРУЙТЕ ОРИЕНТАЦИЮ ПЕРЕДНИХ ФАР

   Нажмите здесь Click here

6. ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ПРОТИВОТУМАННЫХ ФАР

   Нажмите здесь Click here
