ФАРА В СБОРЕ (кроме моделей с кузовом типа "седан") ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ БЛОК ФАРЫ В СБОРЕ

  2. УСТАНОВИТЕ КРЫШКУ ФАРЫ

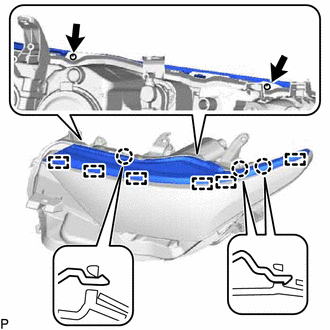

    1. A01KTWB

      Введите в зацепление 6 направляющих и 3 захвата.

    2. Установите крышку фары и закрепите ее 2 винтами.

  3. УСТАНОВИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  4. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    1. Установите лампу переднего указателя поворота в патрон переднего указателя поворота.

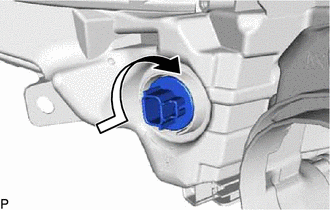

    2. A01KSQM

      Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном на рисунке стрелкой, и установите их как единый узел.

  5. УСТАНОВИТЕ ЛАМПУ ФАРЫ № 1 (для галогенных фар)

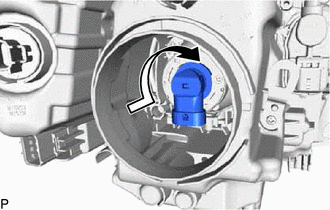

    1. A01KTOQ

      Поверните лампу фары № 1 в направлении, указанном стрелкой на рисунке, чтобы установить ее.

      Note

      Не прикасайтесь к стеклу лампы.

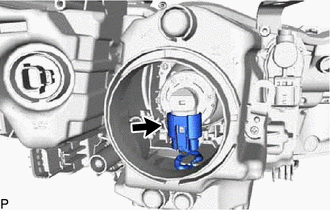

    2. A01KRFE

      Подсоедините разъем.

  6. УСТАНОВИТЕ КРЫШКУ РАЗЪЕМА ФАРЫ (для моделей с галогенными фарами)

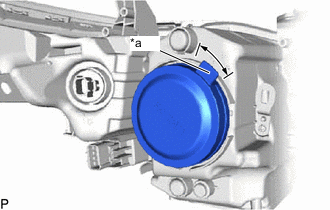

    1. A01KTY9C01
      *a Выступание

      Установите заднюю крышку фары.

      Tech Tips

      Убедитесь, что крышка разъема фары установлена так, что выступ находится в зоне, показанной на рисунке.
