ФАРА В СБОРЕ (кроме моделей с кузовом типа "седан") ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА




   1. Установите лампу переднего указателя поворота в патрон переднего указателя поворота.

   2.

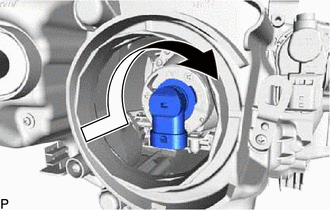

      Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном на рисунке стрелкой, и установите их как единый узел.

2. УСТАНОВИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ (для моделей с газоразрядными фарами)

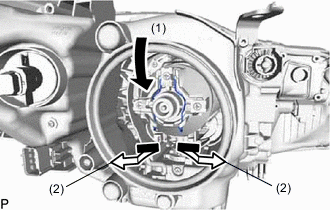

   1. Установите газоразрядную лампу в фару.

      Note

      Не прикасайтесь к стеклу лампы.

   2.

      Зафиксируйте установочную пружину, чтобы установить газоразрядную лампу фары, как показано на рисунке.

3. УСТАНОВИТЕ ЭБУ УПРАВЛЕНИЯ ФАРОЙ В СБОРЕ (для моделей с газоразрядными фарами)



   1.

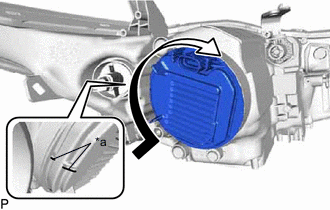

      *a	Красная линия

      Поверните патрон ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, чтобы подсоединить его.

      Note




      • Убедитесь, что на ЭБУ управления фарой в сборе установлено кольцевое уплотнение.




      • Убедитесь, что кольцевое уплотнение не повреждено и не загрязнено посторонними веществами. В случае повреждения замените кольцевое уплотнение обивки новым.




      • Не тяните ЭБУ управления освещением в сборе при подсоединенном патроне.

   2. Убедитесь, что красная линия на выходном жгуте проводов не перекручена, и надежно уложите жгут проводов в фару, чтобы выходной жгут не был пережат.

   3.

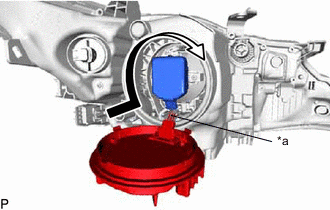

      *a	Метка блокировки

      Поверните ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, так, чтобы были совмещены метки блокировки для установки блока.

      Note




      • Чтобы установка была полной, обязательно вставьте до упора и поверните ЭБУ управления фарой в сборе таким образом, чтобы были совмещены метки блокировки.




      • Не прикладывайте чрезмерное усилие при использовании инструмента.

4. УСТАНОВИТЕ ЛАМПУ ФАРЫ № 1 (для галогенных фар)




   1.

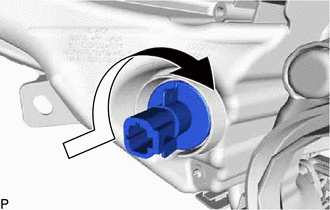

      Поверните лампу фары № 1 в направлении, указанном стрелкой на рисунке, чтобы установить ее.

      Note

      Не прикасайтесь к стеклу лампы.

   2.

      Подсоедините разъем.

   3.

      Установите крышку.
