ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с кузовом типа "седан") ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ ПАТРОН ФОНАРЯ ЗАДНЕГО ХОДА



   1.

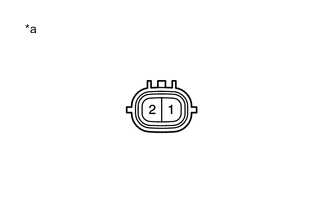

      *a	Устройство с неподсоединенным жгутом проводов (патрон лампы фонаря заднего хода)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон фонаря заднего хода и убедитесь в том, что фонарь загорается.

      OK
      Условие Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 2 Отрицательный (-) вывод аккумуляторной батареи → контакт 1 Загорается свет заднего хода.

      Если результат не соответствует требованиям, отремонтируйте или замените патрон фонаря заднего хода.

2. Click here

   ПРОВЕРЬТЕ ПАТРОН ЛАМПЫ ЗАДНЕГО ФОНАРЯ



   1.

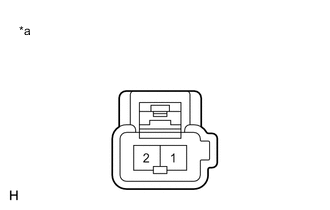

      *a	Устройство с неподсоединенным жгутом проводов (патрон лампы заднего фонаря)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон лампы заднего фонаря и убедитесь в том, что лампа включается.

      OK
      Условие Номинальное сопротивление Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2 Задний фонарь загорается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон лампы заднего фонаря.

3. Click here

   ПРОВЕРЬТЕ ПАТРОН ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ



   1.

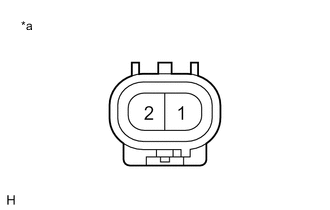

      *a	Устройство с неподсоединенным жгутом проводов (Патрон заднего противотуманного фонаря)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон заднего противотуманного фонаря и убедитесь в том, что фонарь загорается.

      OK
      Условие Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2 Задние противотуманные фонари включаются

      Если результат проверки не отвечает нормативу, замените патрон заднего противотуманного фонаря.
