ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с кузовом типа "седан") РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА




   1.

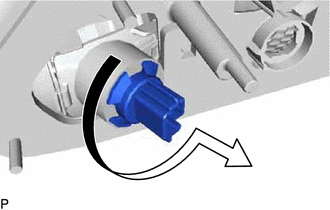

      Поверните патрон и лампу фонаря заднего хода, как показано на рисунке, чтобы снять их единым узлом.

   2. Извлеките лампу фонаря заднего хода из патрона.

2. СНИМИТЕ ПАТРОН ФОНАРЯ ЗАДНЕГО ХОДА

3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ (для моделей с лампами накаливания)




   1.

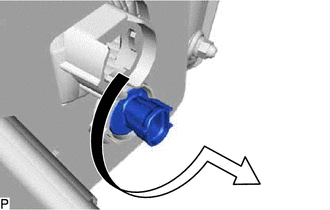

      Поверните патрон и лампу заднего фонаря, как показано на рисунке, чтобы снять их единым узлом.

   2. Извлеките лампу заднего фонаря из патрона.

4. СНИМИТЕ ПАТРОН ЗАДНЕГО ФОНАРЯ (для моделей с лампами накаливания)

5. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1 (для моделей с лампами накаливания)




   1. Для моделей с задними противотуманными фонарями:




      1.

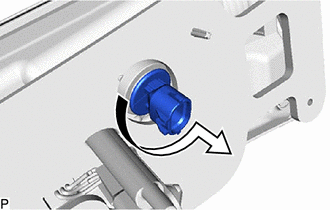

         Поверните лампу и патрон заднего противотуманного фонаря № 1 в направлении, указанном на рисунке, чтобы снять их единым узлом.

      2. Извлеките лампу заднего противотуманного фонаря № 1 из патрона заднего противотуманного фонаря № 1.

6. СНИМИТЕ ПАТРОН ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с лампами накаливания)

7. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ






   1. Снимите прокладку заднего фонаря.

      Note




      • Обязательно удаляйте все остатки прежней прокладки заднего фонаря с кузова автомобиля.




      • Повторное использование снятой прокладки заднего фонаря запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего фонаря.

8. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО ФОНАРЯ (для моделей со светодиодами)




   1.

      Расцепите зажим.

   2. Отсоедините разъем и снимите патрон и жгут электропроводки заднего фонаря.

9. СНИМИТЕ КОЛПАК И КОРПУС ЗАДНЕГО ФОНАРЯ
