ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей с кузовом типа "седан") ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ПАТРОН ФОНАРЯ ЗАДНЕГО ХОДА



   1.

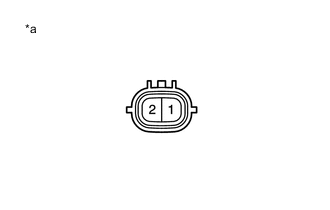

      *a	Устройство с неподсоединенным жгутом проводов (патрон лампы фонаря заднего хода)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон фонаря заднего хода и убедитесь в том, что фонарь загорается.

      OK
      Условие Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 2 Отрицательный (-) вывод аккумуляторной батареи → контакт 1 Загорается свет заднего хода.

      Если результат не соответствует требованиям, отремонтируйте или замените патрон фонаря заднего хода.

2. ПРОВЕРЬТЕ ПАТРОН ЗАДНЕГО ФОНАРЯ (для моделей с галогенными фарами)



   1.

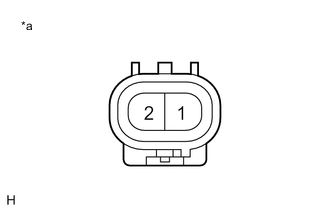

      *a	Устройство с неподсоединенным жгутом проводов (патрон лампы заднего фонаря)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон лампы заднего фонаря и убедитесь в том, что лампа включается.

      OK
      Условие Номинальное значение Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2 Задний фонарь загорается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон лампы заднего фонаря.

3. ПРОВЕРЬТЕ ПАТРОН ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с галогенными фарами, с задними противотуманными фонарями)



   1.

      *a	Устройство с неподсоединенным жгутом проводов (Патрон заднего противотуманного фонаря)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон заднего противотуманного фонаря и убедитесь в том, что фонарь загорается.

      OK
      Условие Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2 Задние противотуманные фонари включаются

      Если результат проверки не отвечает нормативу, замените патрон заднего противотуманного фонаря.

4. ПРОВЕРЬТЕ ПАТРОН И ПРОВОДКУ ЛЕВОГО ЗАДНЕГО ФОНАРЯ (для моделей со светодиодными фарами)



   1.

      *A	для моделей с задними противотуманными фонарями
      *a	Устройство с неподсоединенным жгутом проводов (патрон левого заднего блока фонарей с проводкой)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон левого заднего блока фонарей с проводкой и убедитесь, что лампы загораются.

      OK
      Условие Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 1 (В) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (E) Задние противотуманные фонари включаются Положительный (+) вывод аккумуляторной батареи → контакт 3 (В) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (E) Задний фонарь загорается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон левого заднего блока фонарей с проводкой.

5. ПРОВЕРЬТЕ ПАТРОН И ПРОВОДКУ ПРАВОГО ЗАДНЕГО ФОНАРЯ (для моделей со светодиодными фарами)



   1.

      *A	для моделей с задними противотуманными фонарями
      *a	Устройство с неподсоединенным жгутом проводов (патрон правого заднего блока фонарей с проводкой)

      Отсоедините разъем заднего фонаря.

   2. Подайте напряжение аккумуляторной батареи на патрон правого заднего блока фонарей с проводкой и убедитесь, что лампы загораются.

      OK
      Условие Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 2 (В) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (E) Задние противотуманные фонари включаются Положительный (+) вывод аккумуляторной батареи → контакт 4 (В) Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (E) Задний фонарь загорается

      Если результат не соответствует требованиям, отремонтируйте или замените патрон правого заднего блока фонарей с проводкой.
