СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА, Diagnostic DTC:B124B

Код DTC Наименование DTC
B124B Система автоматического включения дальнего света

ОПИСАНИЕ

Этот код DTC регистрируется, когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) обнаруживает неисправности в системе автоматического включения дальнего света.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B124B Система автоматического включения дальнего света Неисправность в системе автоматического включения дальнего света

  • Предаварийная система безопасности

  • Система предупреждения об уходе с полосы

  • Система SFI

  • Тормозная система с электронным управлением

  • Система передачи данных CAN

  • Датчик предаварийной безопасности при движении в городе

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

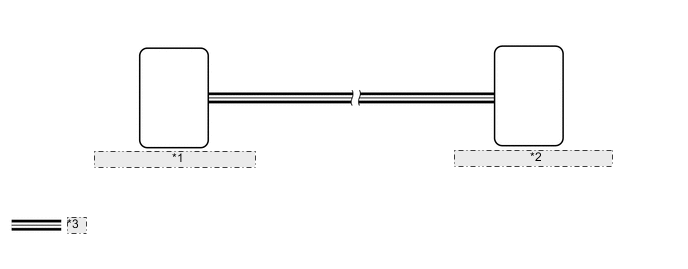

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01T8ETE32
*1 Датчик предаварийной безопасности при движении в городе
*2 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
*3 Линия передачи данных CAN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением следующей процедуры удостоверьтесь, что система передачи данных CAN исправна.

    Нажмите здесь Click here

  • В случае замены датчика предаварийной системы безопасности при движении в городе или в случае замены или снятия/установки ветрового стекла выполните процедуры "Recognition Camera/Target Position Memory" и "Recognition Camera Axis Adjust" ("Память положения камеры распознавания/мишени" и "Регулировка оптической оси камеры распознавания"). Если они не выполнены, то при включении системы будет зарегистрирован код DTC.

    Нажмите здесь Click here

  • В случае замены датчика предаварийной системы безопасности при движении в городе его следует заменить новым. Если используется датчик предаварийной системы безопасности при движении в городе, который был установлен на другом автомобиле, то сохраненная в нем информация не будет совпадать с информацией автомобиля, и в результате может быть зарегистрирован код DTC.

Tech Tips


    Если датчик предаварийной системы безопасности при движении в городе регистрирует код DTC для любой из указанных ниже неисправностей, то этот код DTC регистрируется одновременно.

  • Неисправность датчика частоты вращения

  • Неисправность датчика рысканья

  • Неисправность датчика угла поворота рулевого колеса

  • Нарушение связи с главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи)

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОДЫ DTC (HEALTH CHECK)


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: System Select / Health Check.

    5. Проверьте наличие кодов DTC.

      Результат
      Результат Следующий шаг
      Отображается только код DTC B124B А
      Помимо DTC B124B выводятся другие DTC B

    B

    ПЕРЕЙДИТЕ К ДРУГОЙ ТАБЛИЦЕ DTC

    А

  2. ПРОВЕРЬТЕ ПРЕДАВАРИЙНУЮ СИСТЕМУ БЕЗОПАСНОСТИ


    1. Проверьте, отображается ли на щитке приборов предупреждающее сообщение предаварийной системы безопасности.

      OK
      Предупреждающие сообщения предаварийной системы безопасности не отображаются.
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here
    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ДАТЧИК ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ ПРИ ДВИЖЕНИИ В ГОРОДЕ Нажмите здесь Click here
