СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА, Diagnostic DTC:B124B

Код DTC Наименование DTC
B124B Система автоматического включения дальнего света

ОПИСАНИЕ

Этот код DTC регистрируется, когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) обнаруживает неисправности в системе автоматического включения дальнего света.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B124B Система автоматического включения дальнего света Неисправность в системе автоматического включения дальнего света

  • Предаварийная система безопасности

  • Система предупреждения об уходе с полосы

  • Система SFI

  • Система курсовой устойчивости

  • Система передачи данных CAN

  • Датчик предаварийной безопасности при движении в городе

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

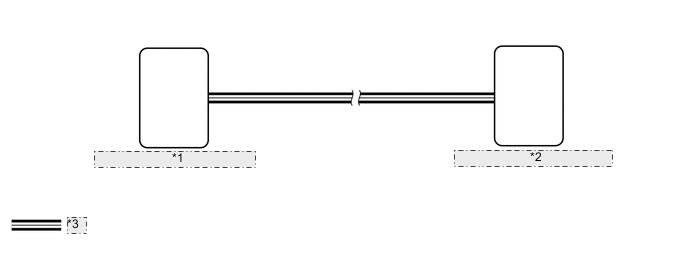

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B0041T1E32
*1 Датчик предаварийной безопасности при движении в городе
*2 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
*3 Линия передачи данных CAN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Система автоматического включения дальнего света использует систему передачи данных CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы автоматического включения дальнего света следует только после подтверждения нормальной работы систем передачи данных.

Нажмите здесь Click here

Tech Tips


    Если датчик предаварийной системы безопасности при движении в городе регистрирует код DTC для любой из указанных ниже неисправностей, то этот код DTC регистрируется одновременно.

  • Датчик скорости автомобиля

  • Датчик рысканья

  • Датчик положения рулевого колеса

  • Система передачи данных CAN

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОДЫ DTC (HEALTH CHECK)


    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: System Select / Health Check.

    5. Проверьте наличие кодов DTC.

      Результат
      Результат Следующий шаг
      Отображается только код DTC B124B А
      Помимо DTC B124B выводятся другие DTC B

    B

    ПЕРЕЙДИТЕ К ДРУГОЙ ТАБЛИЦЕ DTC

    А

  2. ПРОВЕРЬТЕ ПРЕДАВАРИЙНУЮ СИСТЕМУ БЕЗОПАСНОСТИ


    1. Проверьте, отображается ли на щитке приборов предупреждающее сообщение предаварийной системы безопасности.

      OK
      Предупреждающие сообщения предаварийной системы безопасности не отображаются.
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here
    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ" Нажмите здесь Click here
