ФАРА В СБОРЕ (для моделей с кузовом типа "седан") ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КРОНШТЕЙН ФАРЫ




   1.

      Введите в зацепление 2 направляющих и установите 2 кронштейна фары на фару, закрепив их 2 винтами.

2. УСТАНОВИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ




   1. Установите новое уплотнение основания электродвигателя управления уровнем фары.

3. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ



   1.

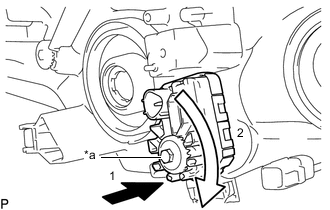

      *a	Винт регулировки

      Вставьте электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (1).

   2. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2), чтобы подсоединить вал.

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

   3.

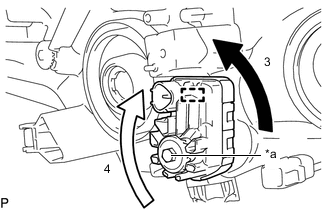

      *a	Винт регулировки

      Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (3), и вставьте штырь, чтобы установить электродвигатель системы управления уровнем фар на фару в сборе.

      Tech Tips

      При установке электродвигателя системы управления уровнем правой фары в сборе поверните его в противоположном направлении, указанном стрелкой (3) на рисунке.

   4. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (4).

      Tech Tips

      Поверните регулировочный винт на такое же количество оборотов, на которое он был повернут при снятии.

4. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА




   1. Подсоедините лампу переднего указателя поворота к шнуру фары.

   2.

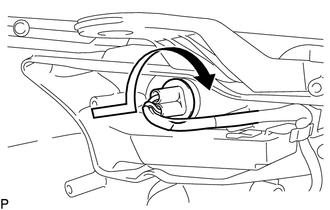

      Поверните шнур фары так, чтобы лампа переднего указателя поворота была направлена, как показано на рисунке, и подсоедините их как единый узел.

5. УСТАНОВИТЕ ЛАМПУ ГАБАРИТНОГО ФОНАРЯ (для моделей с лампами накаливания)




   1. Подсоедините лампу габаритного фонаря к шнуру фары.

   2.

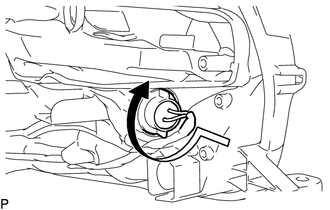

      Поверните шнур фары с лампой габаритного фонаря, как показано на рисунке, чтобы подсоединить их как единый узел.

6. УСТАНОВИТЕ КРЫШКУ ФАРЫ № 1




   1.

      Установите 2 задних крышки фары № 1 на фару.

7. УСТАНОВИТЕ ЛАМПУ ФАРЫ № 2




   1.

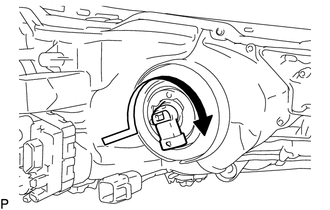

      Поверните лампу фары № 2, как показано на рисунке, чтобы установить ее.

      Note

      Не прикасайтесь к стеклу лампы.

8. УСТАНОВИТЕ ЛАМПУ ФАРЫ № 1




   1.

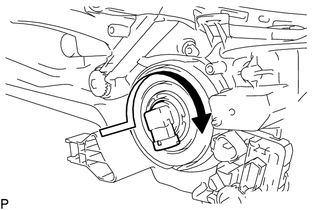

      Поверните лампу фары № 1, как показано на рисунке, чтобы установить ее.

      Note

      Не прикасайтесь к стеклу лампы.

9. УСТАНОВИТЕ КРЫШКУ ФАРЫ




   1.

      Введите в зацепление 9 направляющих и 2 захвата, чтобы закрепить крышку фары на фаре.

   2. Заверните 5 винтов.
