ФОРСУНКА СТЕКЛООМЫВАТЕЛЯ (для моделей с кузовом типа "универсал") ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ФОРСУНКУ ЗАДНЕГО СТЕКЛООМЫВАТЕЛЯ




   1. Приведите в действие форсунку заднего стеклоомывателя и проверьте, в какую зону на стекле двери багажного отделения попадает жидкость стеклоомывателя.

      Номинальное значение / Номинальный режим

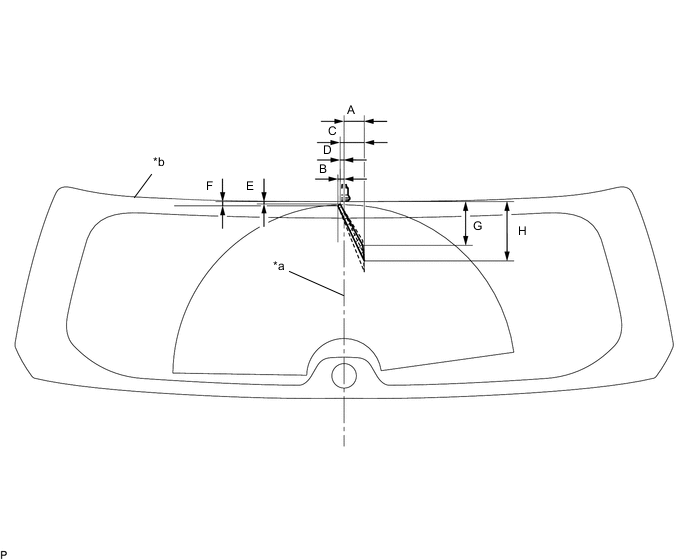

      Жидкость стеклоомывателя попадает в зону стекла двери багажного отделения, показанную на рисунке.



      *a	Ось автомобиля	*b	Край стекла двери багажного отделения
      	Расстояние	-	-

      Номинальная величина
      Область Расстояние Область Расстояние А 35,9 мм (1,41 дюйма) B 9,3 мм (0,366 дюйма) C 34,8 мм (1,37 дюйма) D 7,1 мм (0,28 дюйма) E 3,5 мм (0,138 дюйма) F 4,9 мм (0,193 дюйма) G 81,1 мм (3,19 дюйма) H 110,1 мм (4,33 дюйма)

      Tech Tips

      Если результат проверки не отвечает требованиям, замените форсунку заднего стеклоомывателя.
